一覧

乗用車、セダン
202.020 => C 200
M: 111941, 111945
GM: 717417, 717418
GA: 722422, 722602

Schema

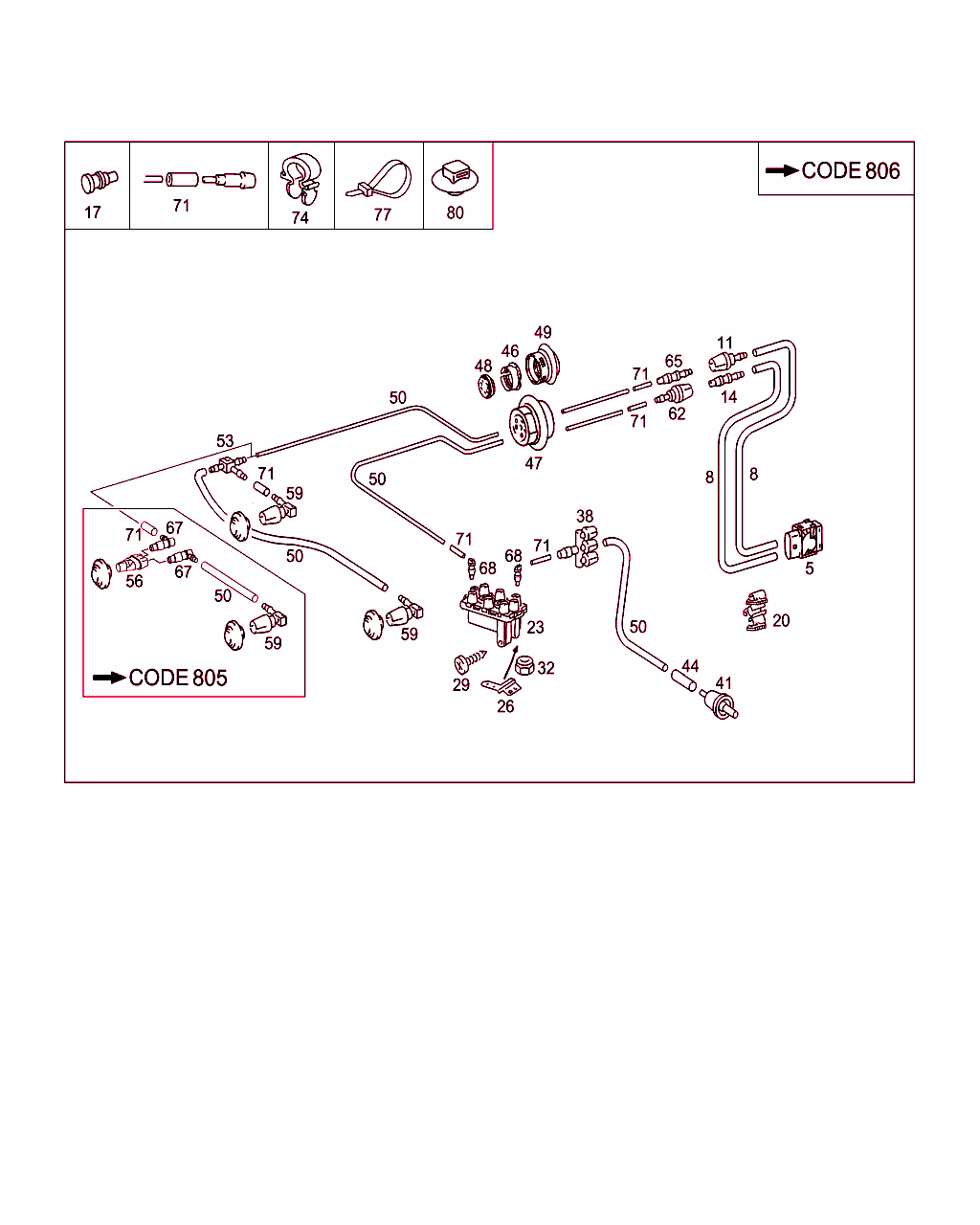

B80015000034.080812

[image]

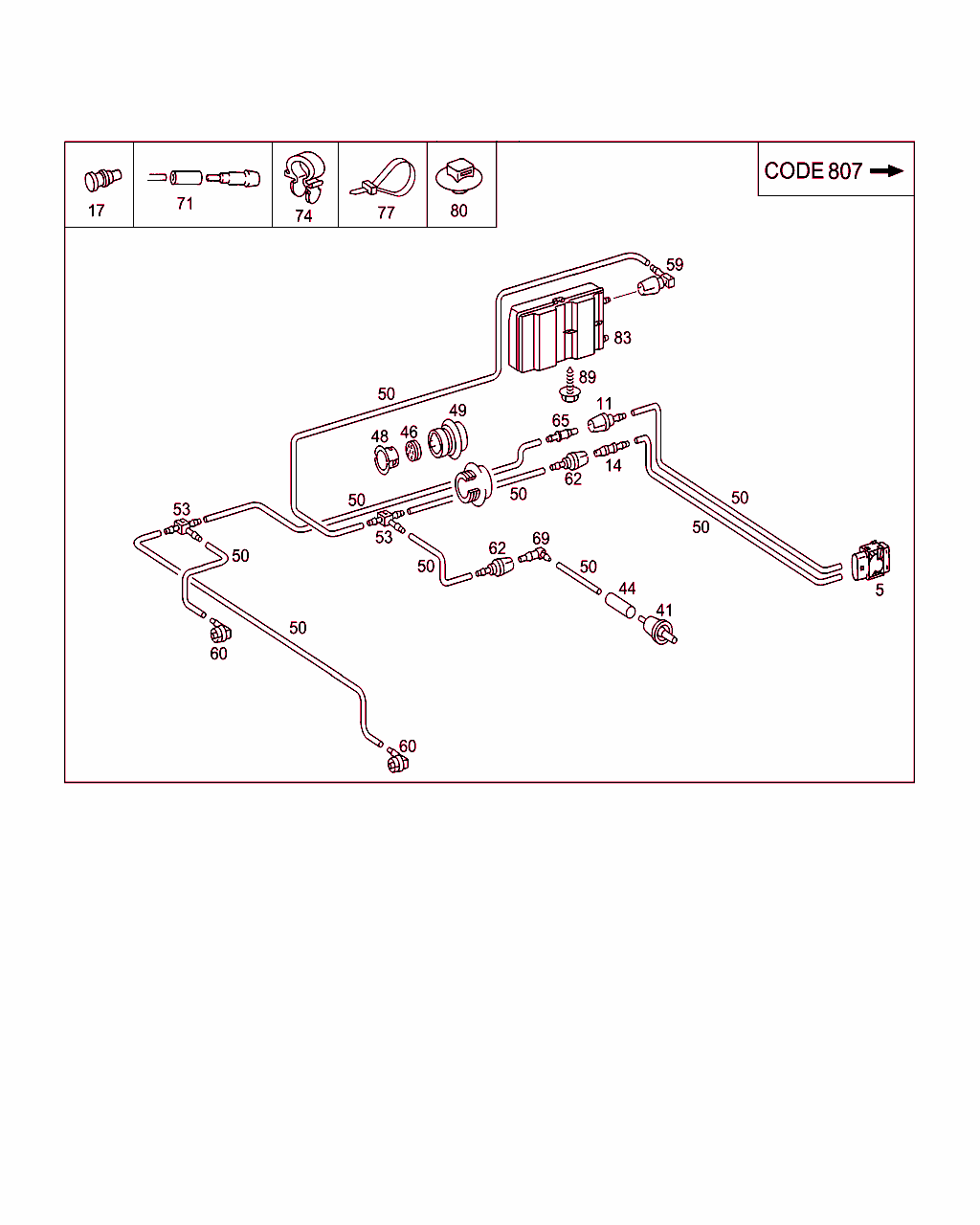

B80015000115.080812

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 800 06 73
コントロール・スイッチ
ヘッドランプ光軸調整

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 001459
F 000324
同時納品: 1X 000 987 11 45:  2X 007 997 61 82 (40 mm)
 		001
8 A 000 158 14 35
パイプ
コントロール・スイッチからバルブ・ブロックへ
1950 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002
11 A 202 800 03 53
クラッチ
ファイヤウォール・グロメット・セパレーション・ポイント 		001
14 A 202 805 03 44
プラグ
ファイヤウォール・グロメット・セパレーション・ポイント 		001
17 A 124 805 02 44
プラグ
ダミー・プラグ、 使用していないコネクタ用 		001
20 A 124 805 01 25
クリップ

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 001459
F 000324
 		001
23 A 129 800 14 78
バルブ・ブロック

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
26 A 202 805 04 14
ホルダー
バルブ・ブロック

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 RM
29 N 914135 004200
ボルト
バルブ・ブロック / プレート

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
32 N 913023 006001
ナット
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002 RM
44 A 117 997 11 82
ホース
エンジンに取り付け 		001
46 A 202 805 02 82
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
47 A 008 997 17 81
グロメット 001
48 A 140 805 01 99
クランピング・リング 001
49 A 140 805 02 99
リング 001
50 A 000 158 14 35
パイプ
直径
4MM 		-
50 A 000 158 14 35
パイプ
エンジンからエンジン・ルーム・セパレーション・ポイントへ
700 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
50 A 000 158 14 35
パイプ
エンジン・ルーム・セパレーション・ポイント / ファイヤウォール・グロメット・セパレーション・ポイント
1000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 LM
50 A 000 158 14 35
パイプ
ファイヤウォール・グロメット・セパレーション・ポイント / T 型ジョイント
1100 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
50 A 000 158 14 35
パイプ
左ヘッドランプ・ユニット・ディストリビュータ / 右ヘッドランプ・ユニット
1800 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
50 A 000 158 14 35
パイプ
バルブ・ブロック / ファイヤウォール・グロメット・セパレーション・ポイント
560 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 L
50 A 000 158 14 35
パイプ
バルブ・ブロック / ファイヤウォール・グロメット・セパレーション・ポイント
2000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002 R
50 A 000 158 14 35
パイプ
ヘッドランプ光軸調整
3600 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 L
50 A 000 158 14 35
パイプ
ヘッドランプ光軸調整
4800 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 R
53 A 210 800 02 22
ディストリビュータ 002
56 A 129 800 08 22
ディストリビュータ
右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
59 A 202 800 02 53
クラッチ
左ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
59 A 202 800 02 53
クラッチ
左および右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002
59 A 202 800 02 53
クラッチ
ケーブル / タンク

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
60 A 202 800 04 53
クラッチ
左および右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		002
62 A 202 800 03 53
クラッチ
ファイヤウォール・グロメット・セパレーション・ポイント 		001 L
62 A 202 800 03 53
クラッチ
ファイヤウォール・グロメット・セパレーション・ポイント 		002 R
62 A 202 800 03 53
クラッチ
エンジン・ルーム・セパレーション・ポイント 		001
65 A 202 805 03 44
プラグ
ファイヤウォール・グロメット・セパレーション・ポイント 		001
67 A 202 805 02 44
プラグ
右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002
68 A 202 805 02 44
プラグ
バルブ・ブロック

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002 L
68 A 202 805 03 44
プラグ
バルブ・ブロック 		003 R
69 A 202 805 02 44
プラグ
エンジン・ルーム・セパレーション・ポイント

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 L
71 A 007 997 61 82
ホース
バキューム・ライン・コネクタ
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
74 A 000 995 68 44
クランプ

これに変更 A 000 995 60 44 		-
74 A 000 995 60 44
クランピング・ブラケット
7 MM 		NB
77 A 001 997 83 90
連結ピース
280 MM 		NB
80 A 001 988 15 81
プッシュ・ボタン NB
83 A 170 805 00 19
リザーバ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(581/587/588)
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
[587]ｺｰﾄﾞ名称がありません
[588]ｺｰﾄﾞ名称がありません
 		001
83 A 210 805 01 19
リザーバ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581/587/588
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
[587]ｺｰﾄﾞ名称がありません
[588]ｺｰﾄﾞ名称がありません
 		001
89 N 914128 004200
鉄板ビス
リザーブ・タンク / ホイール・ハウス・ブラケット

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		002
