一覧

乗用車、セダン
202.023 => C 230
M: 111974
GM: 717417
GA: 722600

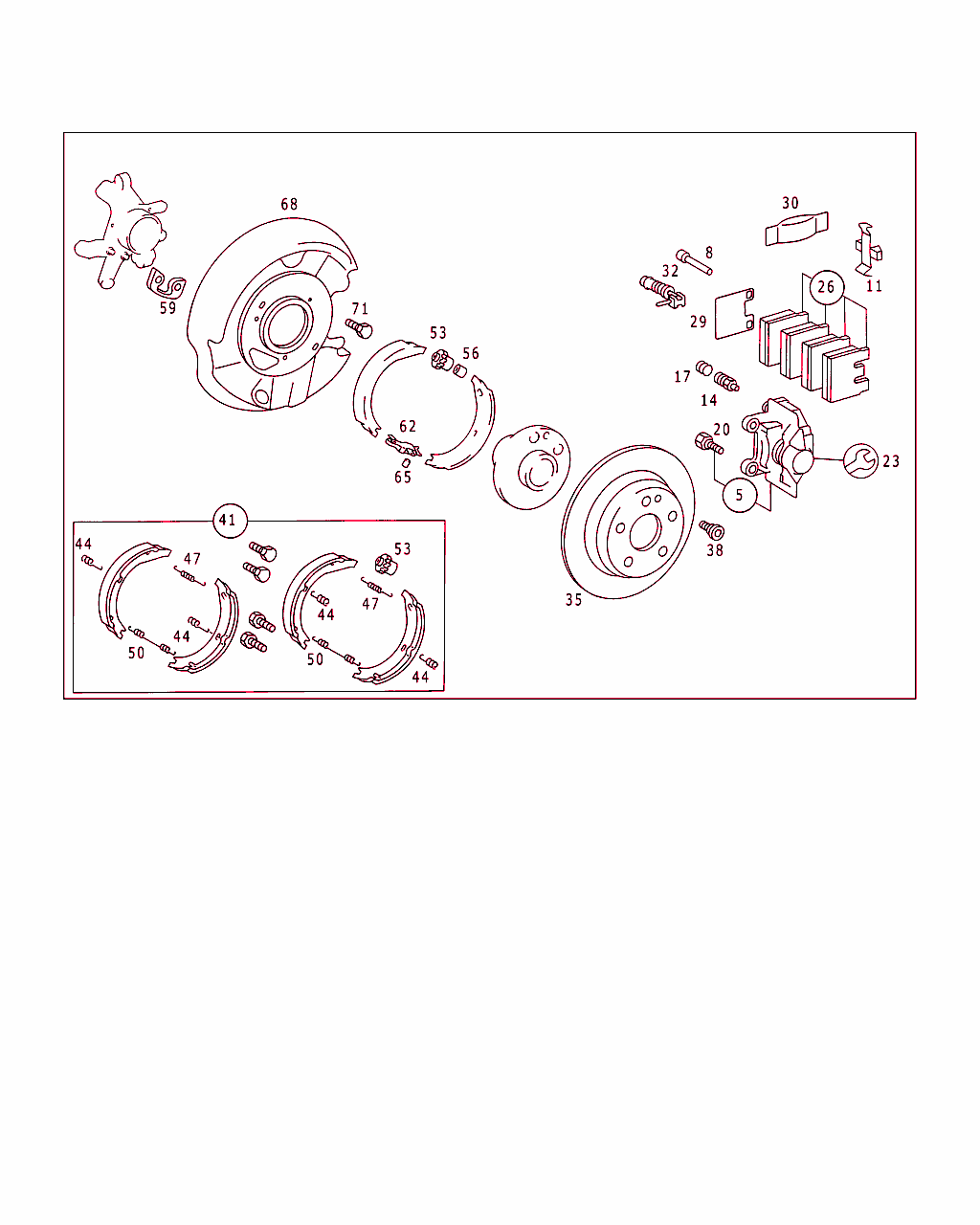

Schema

B42045000027.991029

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 001 420 55 83
TS ブレーキ・キャリパ
左、ライニング非装備ホールディング・ピン 1 個装備

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
 		001
5 A 001 420 56 83
TS ブレーキ・キャリパ
右、ホールディング・ピン 1 個装備のライニング非装備

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
 		001
8 A 001 991 43 60
ピン
ブレーキ・キャリパに取り付けるブレーキ・パッド・リテーニング・スプリング

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
 		002
11 A 000 421 65 91
スプリング
ブレーキ・パッド / ブレーキ・キャリパ

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
 		002
14 A 000 421 27 65
ブリーダ・バルブ
ブレーキ・キャリパ 		002
17 A 000 421 08 87
保護キャップ
ベンチレーション・バルブ 		002
20 A 000 423 17 71
6角ボルト
ホイール・キャリアのブレーキ・キャリパ
M10X23
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		004
23 A 000 421 82 86
RS スリーブ
ブレーキ・キャリパ

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
 		002
26 A 002 420 51 20
TS ブレーキ・パッド
ホールディング・ピン 1 個装備パッケージ

これに変更 A 005 420 18 20

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
26 A 005 420 18 20
TS ブレーキ・パッド
ホールディング・ピン 1 個装備パッケージ

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 419829
F 443893
例外:
A 411113,A 421511,A 424542.
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
30 A 001 989 47 51
ホット・ペースト

ﾌｯﾄﾉｰﾄ解説
[013]
ブレーキきしみ音がある場合のみ
 		001
32 A 126 540 20 17
センサ
ブレーキ・パッド摩耗インジケータ

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 136774
F 110262
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 212/471
ｺｰﾄﾞ日付指定名称
[212]19951002エレクトロニック・トラクション・システム (ETS)
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		004
35 A 202 423 00 12
ブレーキ・ディスク
リヤ・アクスル 		002
38 A 201 421 01 71
平頭ボルト
ホイール・ハブに取り付けるブレーキ・ディスク
M 6 		002
41 A 124 420 07 20
TS ブレーキ・シュー
納品内容

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
44 A 201 423 05 92
スプリング
カバー・パネルに取り付けるブレーキ・シュー 		004
47 A 210 423 00 92
スプリング
ブレーキ・シュー・リターン 		002
50 A 201 423 06 92
スプリング
ブレーキ・シュー・リターン 		002
53 A 201 420 03 73
ブレーキアジャスタ
ブレーキ・シュー・アジャスタ 		002
56 A 124 423 00 50
ブラケット・ソケット
ブレーキ・シュー・アジャスタ 		002
59 A 201 423 00 80
シーリング・リング
ホイール・キャリアのカバー・パネル 		002
62 A 201 420 05 89
スプレッド・ロック
パーキング・ブレーキ、オペレーティング・ケーブル 		002
65 A 108 427 00 74
シリンダ・ピン
パーキング・ブレーキ、オペレーティング・ケーブル 		002
68 A 202 420 14 44
保護プレート
左 		001
68 A 202 420 15 44
保護プレート
右 		001
71 N 914125 006502
ボルト
ホイール・キャリアのカバー・パネル
M 6X12 		006
