一覧

乗用車、セダン
202.023 => C 230
M: 111974
GM: 717417
GA: 722600

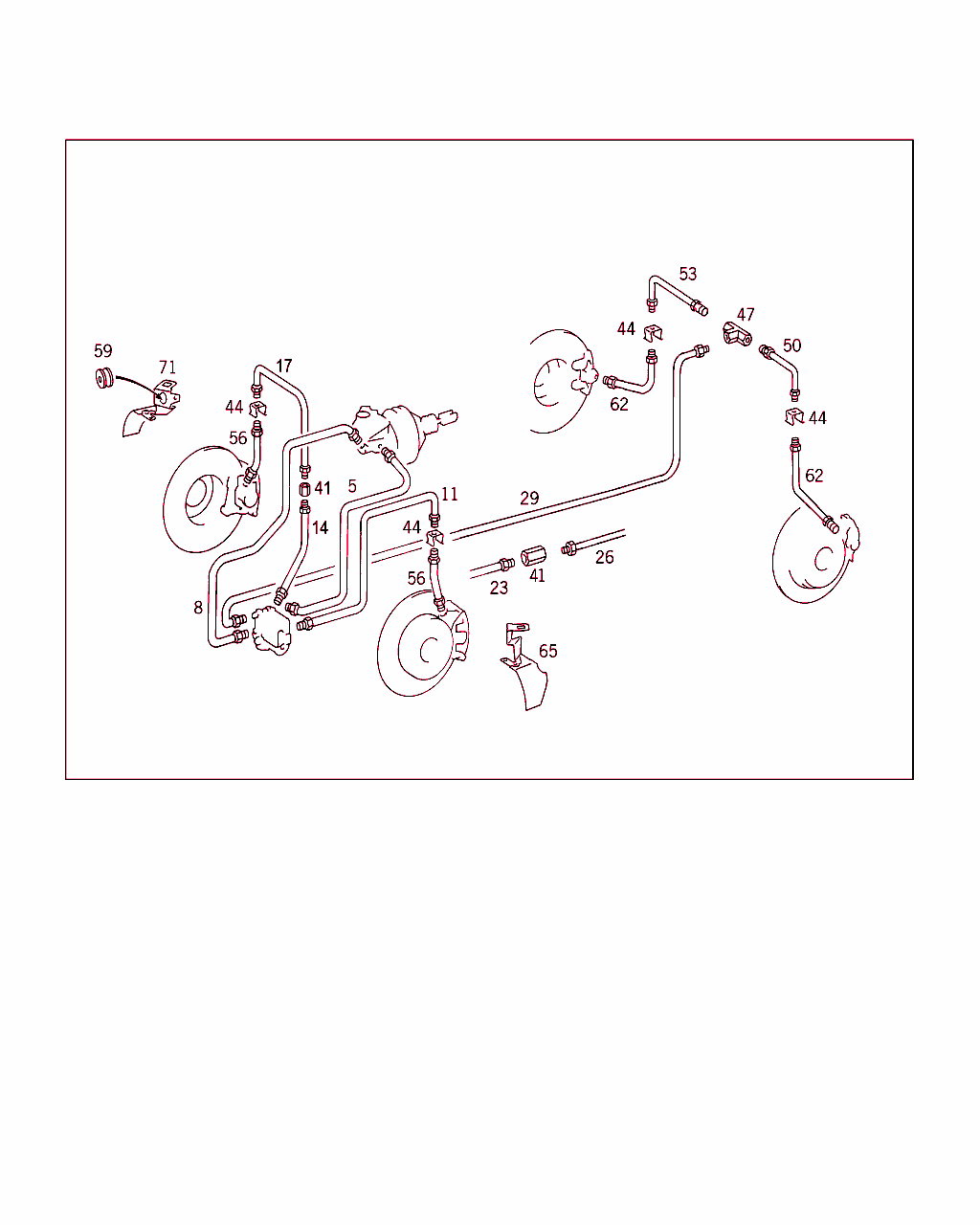

Schema

B42091000001.070328

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 123 420 65 28
ライン
マスタ・シリンダの「V」コネクタから ハイドロリック・ユニット・コネクタへ
"V"

ﾌｯﾄﾉｰﾄ解説
[011]
202. A/B/C/D/E 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
5 A 123 420 64 28
ライン
マスタ・シリンダの「V」コネクタから ハイドロリック・ユニット・コネクタへ
"V"

ﾌｯﾄﾉｰﾄ解説
[012]
202. F/G/H 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
5 A 107 420 95 28
ブレーキ・ライン
マスタ・シリンダの「V」コネクタから ハイドロリック・ユニット・コネクタへ
"V"

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
8 A 202 420 42 28
ライン
マスタ・シリンダの「H」コネクタから ハイドロリック・ユニット・コネクタへ
"H"

ﾌｯﾄﾉｰﾄ解説
[011]
202. A/B/C/D/E 専用
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
8 A 202 420 48 28
ライン
マスタ・シリンダの「H」コネクタから ハイドロリック・ユニット・コネクタへ
"H"

ﾌｯﾄﾉｰﾄ解説
[012]
202. F/G/H 専用
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
8 A 202 420 57 28
ライン
マスタ・シリンダの「H」コネクタから ハイドロリック・ユニット・コネクタへ
"H"

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
11 A 123 420 95 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ

ﾌｯﾄﾉｰﾄ解説
[011]
202. A/B/C/D/E 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
11 A 123 420 94 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ
TEVES

ﾌｯﾄﾉｰﾄ解説
[012]
202. F/G/H 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
14 A 123 420 94 28
ライン
油圧ユニット / 右フロント・アダプタ・ピース

ﾌｯﾄﾉｰﾄ解説
[011]
202. A/B/C/D/E 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
14 A 123 420 64 28
ライン
油圧ユニット / 右フロント・アダプタ・ピース

ﾌｯﾄﾉｰﾄ解説
[012]
202. F/G/H 専用
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
17 A 123 420 69 28
ライン
右フロント・ホイールへの接合ピース

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 136774
F 110262
[409]
組立時に調整のこと
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
コード 800 装備車の場合以外
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
29 A 123 420 90 28
ライン
ハイドロリック・ユニットからディストリビュータへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
41 A 121 429 01 34
スペース・エレメント
ライン 		002
44 A 000 428 06 73
スプリング
ブレーキ・ホース、フロントおよびリヤ・アクスル 		004
47 A 116 990 02 72
ディストリビュータ
クロス・メンバに取り付けるブレーキ・ライン 		001
50 A 123 420 56 28
ライン
ディストリビュータから右リヤ・ 間

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
53 A 123 420 64 28
ライン
ディストリビュータから右リヤ・ 右

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
56 A 202 428 07 35
ブレーキ・ホース
フロント

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
 		002
59 A 000 997 28 81
貫通グロメット
ブラケットに取り付けるブレーキ・ホース

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002
62 A 210 428 00 35
ブレーキ・ホース
後部

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
 		002
65 A 210 421 07 94
ホルダー
左フロント

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
 		001
71 A 210 421 08 94
ホルダー
右フロント

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
 		001
