一覧

乗用車、セダン
202.023 => C 230
M: 111974
GM: 717417
GA: 722600

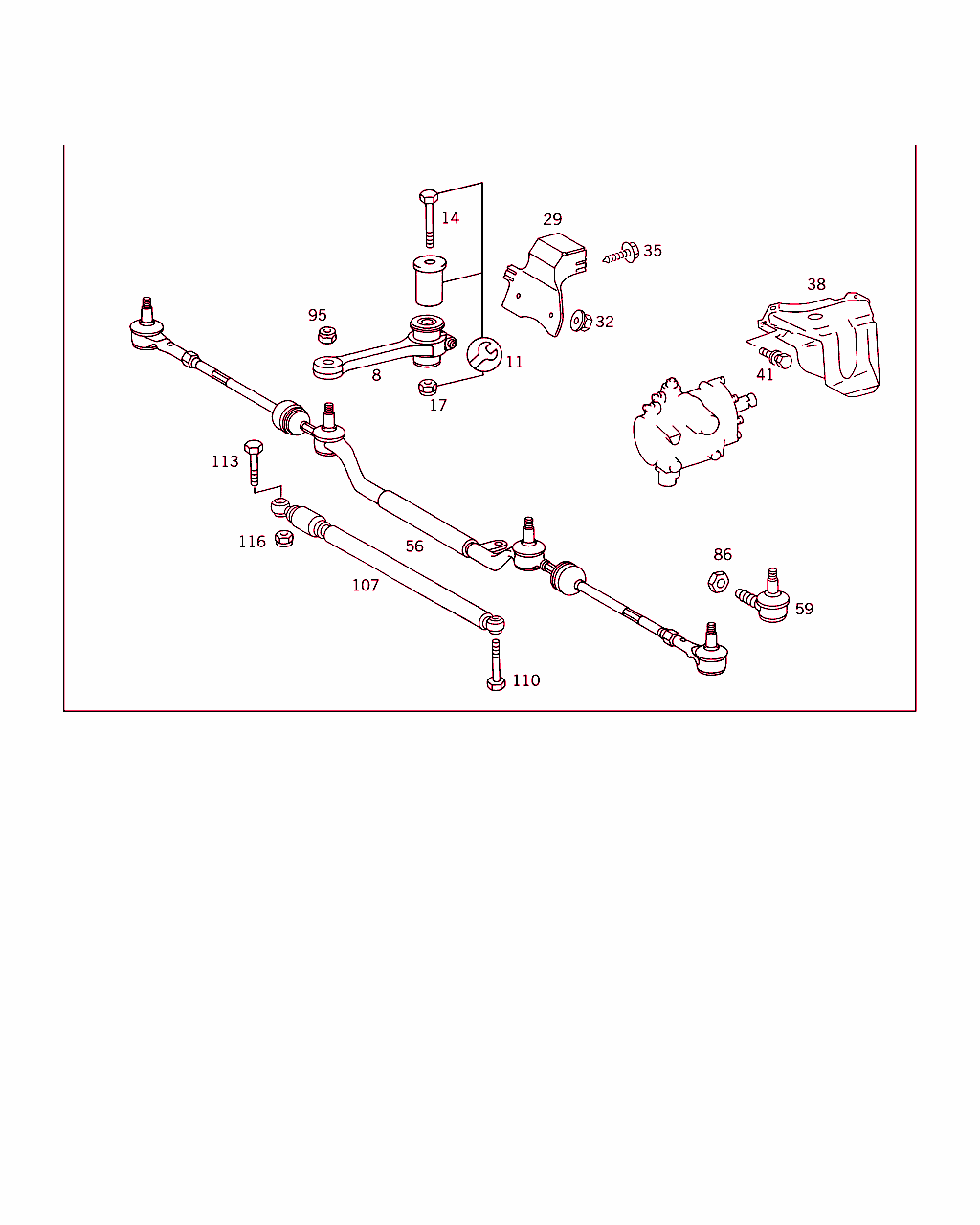

Schema

B46120000086.990510

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 202 460 02 19
中間レバー
スリーブ装備 		001
11 A 202 460 03 19
リペア・キット
ステアリング・アイドラ・アーム・ベアリング 		001
14 A 001 990 94 04
ボルト
アイドラ・アームをブラケットに
M10X75

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
14 N 910142 010000
6角丸頭ボルト
アイドラ・アームをブラケットに
M10X80

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
17 N 910113 010000
ヘキサゴン・ナット
アイドラ・アームをブラケットに
M10 		001
29 A 202 460 03 95
カバー
ステアリング・アイドラ・アーム・ベアリング 		001 L
32 A 140 990 01 50
ナット

これに変更 A 210 990 01 50 		- L
32 A 210 990 01 50
ヘキサゴン・ナット 001 L
35 N 914128 004200
鉄板ビス 001 L
38 A 202 466 01 38
カバー・パネル
ステアリング・ギヤに 		001 R
41 N 910105 006007
6角ボルト
ステアリング・ギヤに 		002 R
56 A 202 460 04 05
ドラッグリンク 001
59 A 001 330 77 35
ジョイント
ボール・ジョイント 		002
86 A 202 338 00 72
ナット
TO 001 330 77 35 		002
95 N 910113 012002
ヘキサゴン・ナット
ドラッグ・リンクとトラック・ロッド / ステアリング・アーム 		004
107 A 124 463 04 32
ショック・アブソーバ
(ステアリング・ダンパ) 		001
110 N 910106 010034
6角ボルト
ステアリングのショック・アブソーバ / ドラッグ・リンク 		001
113 N 000931 010282
ボルト
ステアリングのショック・アブソーバ / フレーム 		001
113 N 304017 010033
6角ボルト
M10X40

これに変更 N 304017 010036

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		-
113 N 304017 010036
6角ボルト
ステアリングのショック・アブソーバ / フレーム 		001
116 N 910113 010000
ヘキサゴン・ナット
ステアリングのショック・アブソーバ / フレーム 		001
