一覧

乗用車、セダン
202.028 => C 280 , C36 AMG
M: 104941
GM: 717441
GA: 722328, 722424, 722604, 722605, 722609, 722629

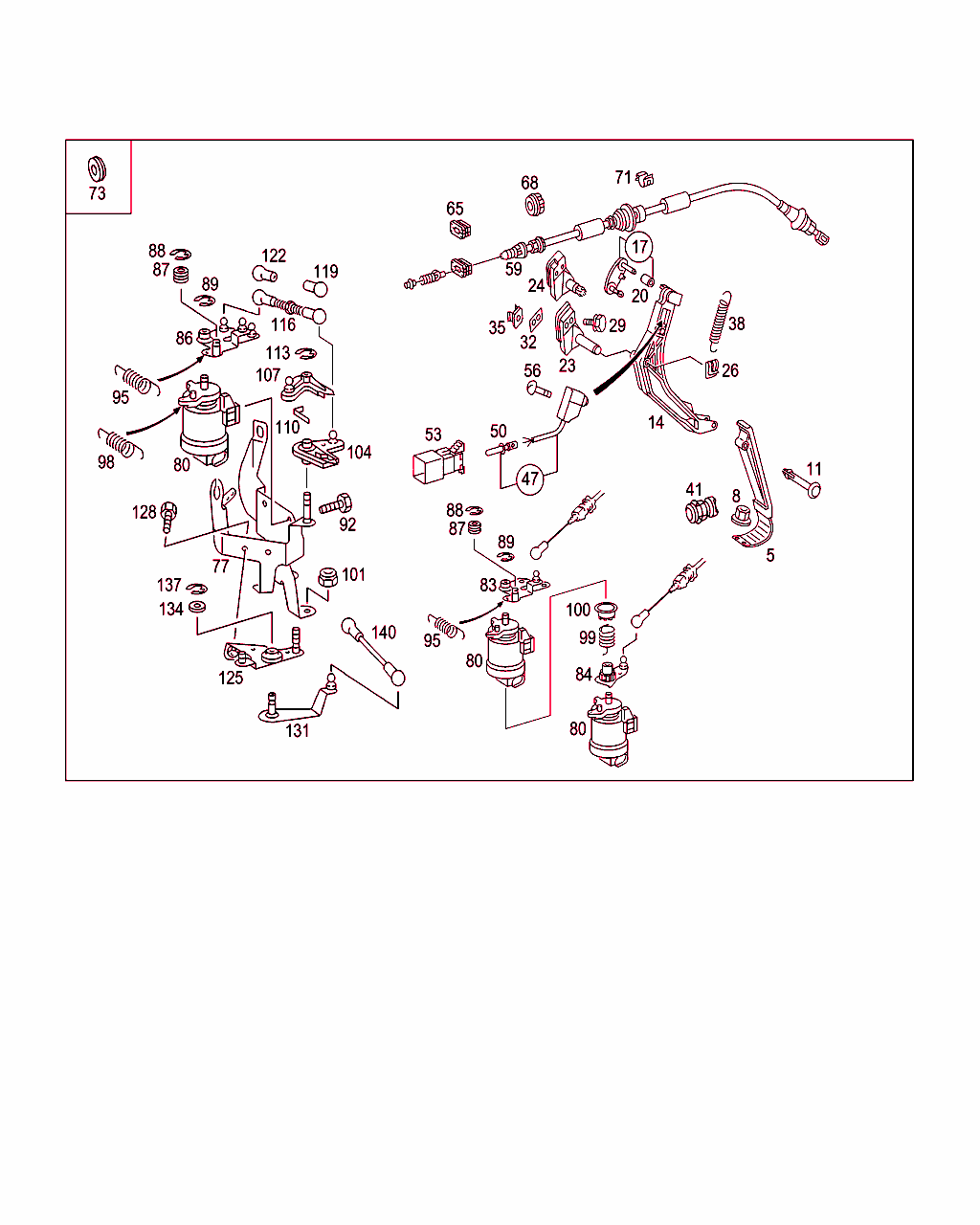

Schema

B30015000085.061124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 300 00 04
アクセル・ペダル

これに変更 A 220 300 02 04 		-
5 A 220 300 02 04
アクセル・ペダル 001
8 A 210 301 00 72
ナット
ファイヤ・ウォールに取り付けるアクセル・ペダル 		002
11 A 140 301 03 74
ピン
アクセル・ペダル / レバー 		001
14 A 202 301 09 20
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 450373
F 505053
 		001 L
14 A 202 301 15 20
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 450374
F 505054
 		001 L
14 A 202 301 12 20
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 450373
F 505053
 		001 R
14 A 202 301 14 20
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 450374
F 505054
 		001 R
14 A 202 301 07 20
レバー

これに変更 A 202 301 16 20
• +001 A 129 301 02 18
• +001 N 912007 006001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		- L
14 A 202 301 16 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		001 L
14 A 202 301 11 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		001 R
17 A 124 300 16 25
レバー

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
20 N 040621 005200
被覆チューブ
5 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		NB
23 A 140 300 02 13
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 450373
F 505053
 		001
24 A 129 301 02 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 450374
F 505054
 		001
26 N 912007 006001
クリップ
アクセル・ペダル・レバー / マウント 		001
29 N 304017 006012
6角ボルト
ファイヤウォールに取り付けるマウント 		002 L
29 N 914005 006009
ワッシャ付きボルト

これに変更 N 304017 006019
• +001 N 000137 006204 		- R
29 N 304017 006019
6角ボルト
ファイヤウォールに取り付けるマウント 		002 R
32 A 124 301 00 80
シーリング・リング
ファイヤウォールに取り付けるマウント 		001 L
35 A 001 990 67 91
ナット・ホルダ
ファイヤウォールに取り付けるマウント 		002 L
38 A 202 993 14 10
スプリング
アクセル・ペダル 		001 L
38 A 111 993 16 10
スプリング
アクセル・ペダル 		001 R
41 A 124 300 01 41
ストッパ
アクセル・ペダル 		001 M
47 A 140 545 01 14
スイッチ
アクセレレーション・スキッド・コントロール (ASR)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		001 L
50 A 016 545 14 28
コンタクト・ピン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		002 L
53 A 018 545 14 28
プラグ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		001
56 A 000 301 00 71
ボルト

これに変更 A 004 990 61 12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		- L
56 A 004 990 61 12
ボルト
スイッチ / レバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		002 L
59 A 202 300 05 30
ケーブル

これに変更 A 202 300 06 30 		- L
59 A 202 300 06 30
ワイヤ

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
59 A 202 300 07 30
ケーブル

♦ 以下から選択できます A 202 300 08 30

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
59 A 202 300 08 30
ワイヤ

♦ 以下から選択できます A 202 300 07 30

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
59 A 202 300 14 30
ケーブル

これに変更 A 202 300 13 30 		- L
59 A 202 300 13 30
ワイヤ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 L
59 A 208 300 01 30
ケーブル

これに変更 A 208 300 00 30 		- L
59 A 208 300 00 30
ワイヤ

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 470874
F 547166
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 609275
F 711024
 		001 L
59 A 208 300 03 30
ケーブル

これに変更 A 208 300 02 30 		- L
59 A 208 300 02 30
ケーブル

これに変更 A 208 300 04 30 		- L
59 A 208 300 04 30
ワイヤ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 609276
F 711025
 		001 L
59 A 202 300 16 30
ケーブル

これに変更 A 202 300 15 30 		- R
59 A 202 300 15 30
ワイヤ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 R
65 A 202 301 00 93
ガイド

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
68 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
71 A 006 988 15 78
クリップ 002 R
73 A 110 987 07 44
シール・ワッシャ 001
77 A 202 301 07 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
77 A 208 301 01 40
ホルダー

これに変更 A 210 301 15 40 		-
77 A 210 301 15 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 470874
F 547166
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
77 A 210 301 15 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
80 A 011 542 87 17
センサ

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 653728
F 758207
例外: コード 809
その他 A 653729、F 758208 (コード 808 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
83 A 202 300 10 28
レバー
(レバー)

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
84 A 208 300 02 28
レバー

これに変更 A 210 300 11 28
• +001 A 168 993 03 20 		-
84 A 210 300 11 28
レバー
(レバー)

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 470874
F 547166
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
87 A 210 301 00 11
ロール

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
88 N 006799 005009
ロック・ワッシャ
ロール / レバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
89 N 006799 007007
ロック・ワッシャ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
92 N 304017 006009
6角ボルト

これに変更 N 304017 006016 		-
92 N 304017 006016
6角ボルト
レバー / ホルダ 		002
95 A 210 993 03 10
スプリング

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 470873
F 547165
 		001
99 A 140 993 06 20
スプリング
コントロール・レバーとブラケットの間

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 470874
F 547166
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
100 A 140 301 00 43
クランプ・ピース
コントロール・レバーとブラケットの間 		001
101 N 913023 006001
ナット
コンソールのブラケット 		002
