一覧

乗用車、セダン
202.028 => C 280 , C36 AMG
M: 104941
GM: 717441
GA: 722328, 722424, 722604, 722605, 722609, 722629

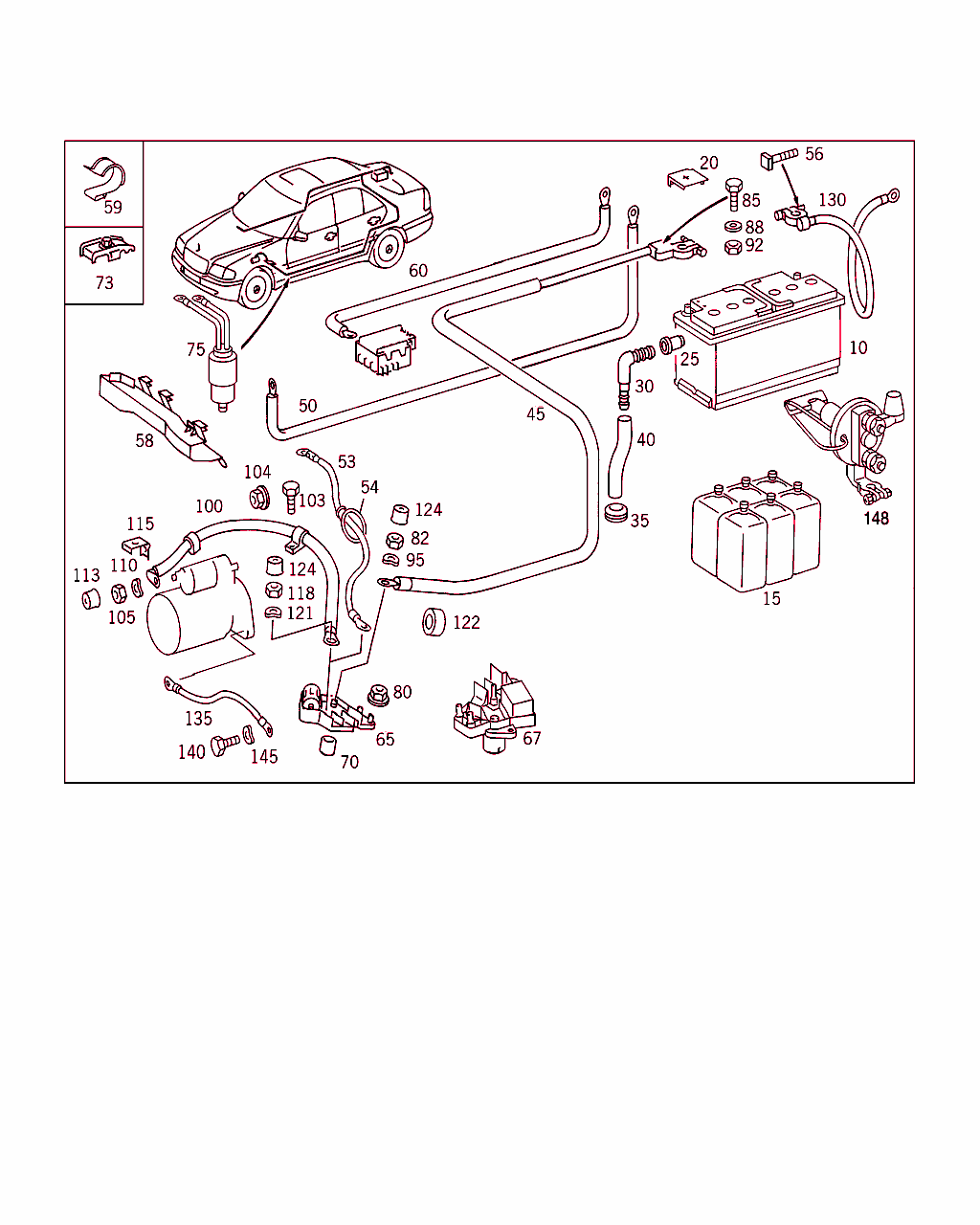

Schema

B54030000194.020502

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 982 31 08
スタータバッテリ
充填状態
12V/74AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
 		001
10 A 000 982 33 08
スタータバッテリ
充填状態
12V/100AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
 		001
15 A 000 989 13 15
電解液
TO 74 AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(625/673)
ｺｰﾄﾞ日付指定名称
[625]19951002オーストラリア仕様
[673]19951002大容量バッテリ
 		001
15 A 000 989 14 15
電解液
TO 100 AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673-625
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
[625]19951002オーストラリア仕様
 		001
20 A 001 546 08 35
保護キャップ
バッテリ・プラス極 		001
25 A 002 997 24 86
プラグ 001
30 A 000 990 38 72
ジョイント 001
35 A 000 997 31 81
貫通グロメット 001
40 A 024 997 49 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
45 A 202 540 06 30
プラス・ケーブル
バッテリからケーブル・コネクタまで

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
50 A 202 540 07 30
プラス・ケーブル
バッテリからケーブル・コネクタまで
30 Z

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 L
50 A 202 540 08 30
プラス・ケーブル
バッテリからケーブル・コネクタまで
30 Z

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 R
53 A 202 540 76 35
電気ケーブル

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
54 A 001 545 53 45
保護キャップ
電力供給 		001 L
56 A 000 546 00 71
ボルト

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 970/974/975
ｺｰﾄﾞ日付指定名称
[970]19951002警察無線装置装備パトカー (ドイツ国内)
[974]19960323消防車
[975]19960323救急医用車両
 		001
56 A 000 546 01 71
ボルト

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 970/974/975
ｺｰﾄﾞ日付指定名称
[970]19951002警察無線装置装備パトカー (ドイツ国内)
[974]19960323消防車
[975]19960323救急医用車両
 		001
56 A 000 546 02 71
ボルト

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 970/974/975/450/960/962
ｺｰﾄﾞ日付指定名称
[970]19951002警察無線装置装備パトカー (ドイツ国内)
[974]19960323消防車
[975]19960323救急医用車両
[450]19951002タクシー - インターナショナル
[960]19951002官公庁仕様
[962]19960323ルーフ・ボディ HELLA
 		001
58 A 202 546 23 80
ケーブル・ガイド
プラス・ケーブル / ユニット・コンパートメント・パーティション・ウォール 		001 L
60 A 202 540 10 30
プラス・ケーブル

これに変更 A 202 540 18 30 		-
60 A 202 540 18 30
プラス・ケーブル
バッテリからトランク・ ルーム内ヒューズ・ボックスへ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
60 A 202 540 19 30
プラス・ケーブル
バッテリからトランク・ ルーム内ヒューズ・ボックスへ

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 218853 その他取付け:　　　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190066 その他以下に装着　　　　　　　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
A 219847は例外です。
 		001
65 A 000 540 17 69
ケーブル・コネクタ
雑音防止コンデンサ付き、バッテリ・ケーブル用

これに変更 A 202 540 01 69 		001
65 A 202 540 01 69
ターミナル・ブロック
雑音防止コンデンサ付き、バッテリ・ケーブル用 		001
70 A 129 545 01 80
シーリング・リング 001 R
73 A 000 546 75 43
ホルダー

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 278788
F 245608
 		002 L
73 A 000 546 75 43
ホルダー

ﾌｯﾄﾉｰﾄ解説
[070]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 278789
F 245609
 		002
73 A 000 546 61 43
ホルダー

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 278788
F 245608
 		002 R
80 N 913023 006001
ナット
ケーブル・コネクタ / ファイヤ・ウォール 		003
82 N 000934 006007
ナット
ケーブル・コネクタのケーブル・ハーネス 		002
85 N 000933 005058
ボルト
プラス･ケーブル / バッテリ 		001
88 N 000125 005317
ウインドウ
プラス･ケーブル / バッテリ 		001
92 N 000934 005008
ナット
プラス･ケーブル / バッテリ 		001
95 N 000137 006204
スプリングワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
100 A 210 540 09 30
プラス・ケーブル
ケーブル・コネクタからスタータまで 		001
103 N 304017 006018
6角ボルト
スタータ・ケーブル / エンジン 		001
104 N 913023 006001
ナット
ファイヤウォールに取り付けるスタータ・ケーブル・ハーネス 		001
105 N 304032 008005
ヘキサゴン・ナット
スタータ (ターミナル 30) のライン 		001
110 N 000137 008212
スプリングワッシャ
スタータ (ターミナル 30) のライン 		001
113 N 913018 013201
保護キャップ

これに変更 A 000 831 09 29 		-
113 A 000 831 09 29
キャップ
スタータ (ターミナル 30) のライン 		001
115 A 202 546 18 43
ホルダー
ケーブル / スタータ 		001
118 N 000934 010005
ナット
ケーブル / ターミナル・ブロック 		001
121 N 000137 010201
スプリングワッシャ
ケーブル / ターミナル・ブロック 		001
122 A 202 546 00 30
被覆チューブ
ケーブル / ターミナル・ブロック

ﾌｯﾄﾉｰﾄ解説
[076]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 357221
F 334421
 		001
124 A 000 546 73 35
保護キャップ
ケーブル / ターミナル・ブロック
M 10

ﾌｯﾄﾉｰﾄ解説
[075]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 357220
F 334420
 		001
124 A 000 546 74 35
保護キャップ
ケーブル / ターミナル・ブロック
M 6 		002 R
130 A 202 540 02 31
アース・ライン
バッテリ・マイナス極からアースへ 		001
135 A 124 540 00 31
ライン

これに変更 A 901 540 07 41 		-
135 A 901 540 07 41
アース・ストラップ
アース・ケーブル / サイド・メンバ・フレーム 		001
140 N 304017 008016
6角ボルト
アース・ケーブル / サイド・メンバ・フレーム 		002
145 N 000137 008212
スプリングワッシャ
アース・ケーブル / サイド・メンバ・フレーム 		002
148 A 000 545 82 08
スイッチ
バッテリ・カットオフ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 987
ｺｰﾄﾞ日付指定名称
[987]19951002船積車両用バッテリ・カットオフ・スイッチ
 		001
