一覧

乗用車、セダン
202.028 => C 280 , C36 AMG
M: 104941
GM: 717441
GA: 722328, 722424, 722604, 722605, 722609, 722629

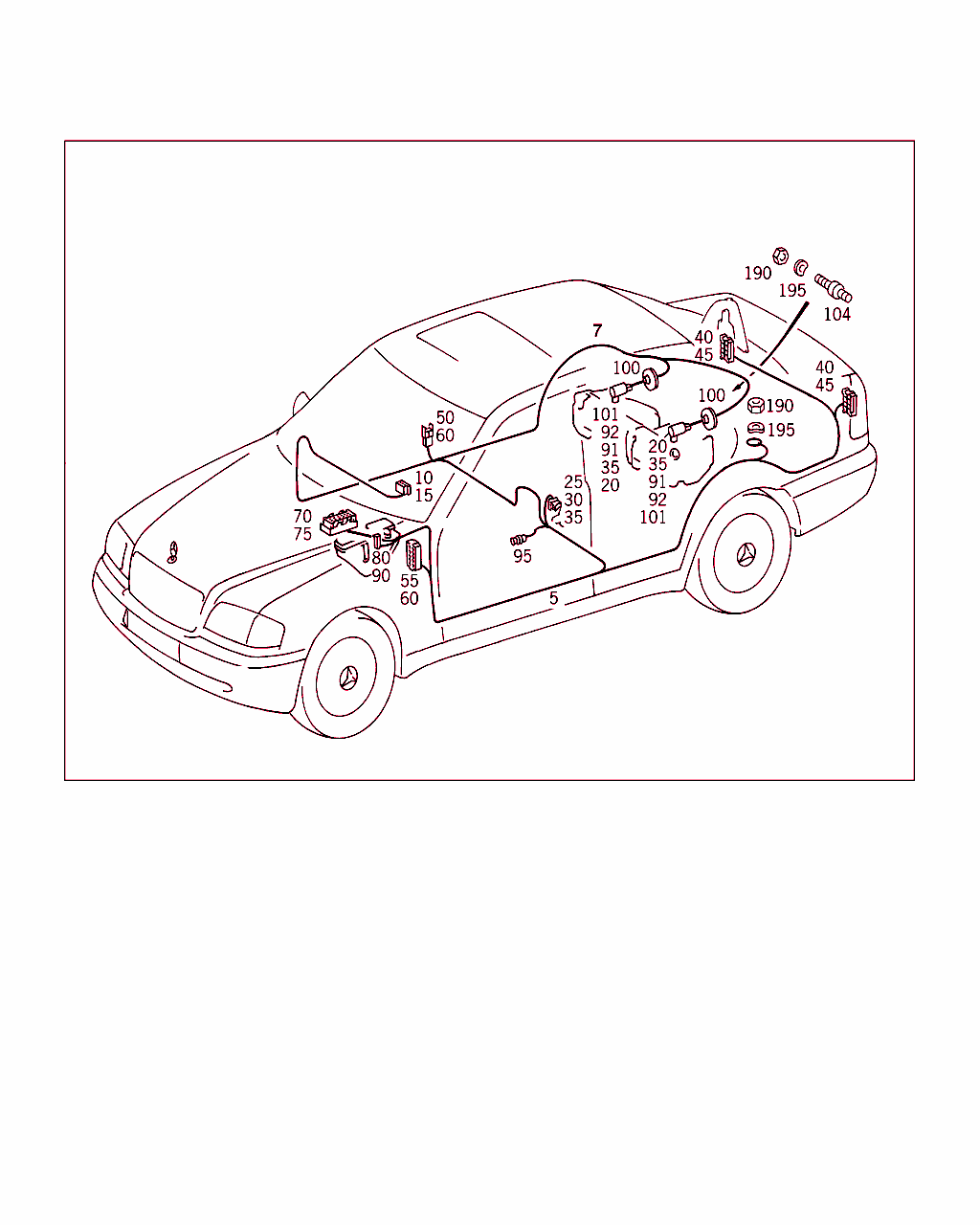

Schema

B54540000096.030930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 11 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 065933
F 049223
 		001 LM
5 A 202 540 02 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 065933
F 049223
 		001 RM
5 A 202 540 01 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 065933
F 049223
 		001 LA
5 A 202 540 03 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 065933
F 049223
 		001 RA
7 A 202 540 41 13
電気ケーブル
リペア・ハーネス (タンク・センサ)

ﾌｯﾄﾉｰﾄ解説
[013]
警告: 旧仕様の場合、左右センサ (丸プラグ) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　は今後取り付けずに、アダプタ・ケーブル　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
A 202 540 41 13 を同時注文してください。
 		001
10 A 202 545 13 28
プラグ
インストルメント・クラスタ 		001
15 A 003 545 48 26
ソケット・スリーブ
1 MM 		002
20 A 202 540 36 81
ハウジング
燃料計量

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 175918
F 147804
 		002
25 A 010 545 10 28
ロワハウジング
バックアップ・ランプ・スイッチ 		001 M
30 A 010 545 09 28
クラッチ
TO 010 545 10 28 		001 M
35 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
40 A 017 545 23 28
ハウジング
テール・ランプ・ユニット 		002
45 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
50 A 017 545 08 28
コネクタ・ハウジング
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス) 		001 A
55 A 020 545 69 28
プラグ
テール・ランプ・ケーブル・ハーネス・コネクタ 		001
60 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
60 A 020 545 95 28
プラグ・ピン
4 MM 		002
70 A 019 545 83 28
プラグ
ランプ・モニタ装置、6 ピン 		001
75 A 004 545 71 26
コンタクト・スプリング
0.5-1 MM2 		NB
80 A 025 545 93 28
プラグ
ヒューズ・ボックス
"M"

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 A
80 A 025 545 93 28
プラグ
ヒューズ・ボックス
"N"

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
90 A 003 545 68 26
コンタクト・スプリング
0.5-1 MM2

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		002
91 A 140 545 35 28
ハウジング
燃料計量

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		002
91 A 140 545 35 28
ハウジング
燃料計量
TO A 202 540 41 13 		002
92 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		NB
92 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 / TO A 202 540 41 13 		004
95 A 000 545 33 19
ランプ・ソケット
ギヤ・ポジション・インジケータ照明 		001 A
100 A 126 997 28 81
グロメット
フューエル・センサ・ケーブルの束 		002
101 A 000 545 61 45
保護キャップ
燃料計量

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		002
101 A 000 545 61 45
保護キャップ
燃料計量
TO A 202 540 41 13 		002
104 A 140 546 01 41
ターミナル・ブロック
リヤ・ウインドウ・デフォッガ・プラス・ケーブル / 左 C ピラー 		001
190 N 000934 006007
ナット
リヤのアース接続

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 065934
F 049224
 		003
190 N 000934 006007
ナット
アース・ケーブル / フレーム・クロス・メンバ 		002
190 N 000934 006007
ナット
ケーブル・コネクタのケーブル・ハーネス 		001
195 N 000137 006204
スプリングワッシャ
リヤのアース接続

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 065934
F 049224
 		003
195 N 000137 006204
スプリングワッシャ
アース・ケーブル / フレーム・クロス・メンバ 		002
195 N 000137 006204
スプリングワッシャ
ケーブル・コネクタのケーブル・ハーネス 		001
