一覧

乗用車、セダン
202.029 => C 280
M: 112920
GM: 717465
GA: 722606, 722617

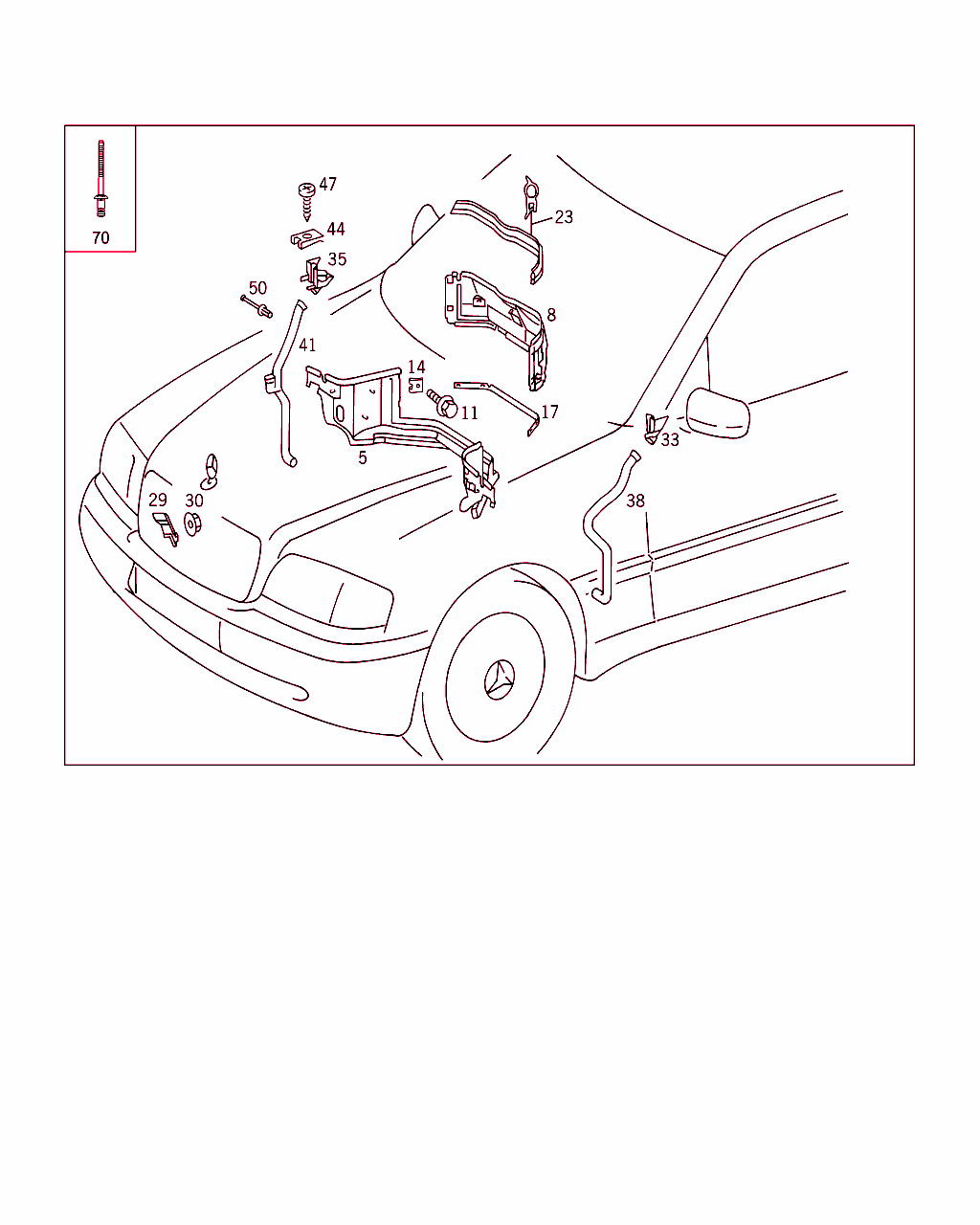

Schema

B62090000089.121210

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 620 10 78
パーティション
エンジン・ルーム 		001 L
5 A 202 620 09 78
パーティション
エンジン・ルーム 		001 R
8 A 202 620 03 78
パーティション

これに変更 A 202 628 00 55
• +002 A 201 990 02 92 		- L
8 A 202 628 00 55
パーティション
中央 		001 L
8 A 202 620 06 78
パーティション

これに変更 A 202 628 04 55
• +002 A 201 990 02 92 		- R
8 A 202 628 04 55
パーティション
中央 		001 R
11 N 914031 004300
鉄板ビス

これに変更 N 000000 000548 		-
11 N 000000 000548
鉄板ビス
パーティション中央 / エンジン・ルーム・パーティション 		004
14 A 000 994 14 45
ヒューズ
パーティション中央 / エンジン・ルーム・パーティション 		004
17 A 202 628 05 98
ウェザ・ストリップ
パーティション中央 / エンジン・ルーム・パーティション 		001
23 A 124 628 52 98
ウェザ・ストリップ
エンジン・フード

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
35 A 202 628 02 69
ウォータ・ドレン
右

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 L
35 A 202 628 04 69
ウォータ・ドレン
右

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
38 A 202 628 01 94
ホース
左ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
41 A 202 628 00 94
ホース
右ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
44 A 129 994 01 45
クリップ
右ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
47 N 000000 000461
鉄板ビス
右ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
50 A 000 990 34 92
スプレッド・リベット
ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		002
70 A 000 991 76 32
ブラインド・リベット
溶接スポット用修理方法 		NB
