一覧

乗用車セダン、モデル・イヤー 94 年識別 No.F 110389 以前、例外は F 099372、F 106396乗用車セダン、モデル・イヤー 95 年識別 No. F 110390 以降、他に取り付けられている場所は F 099372、F 106396識別 No.F 310590 以前、例外は F 305828、F 306832乗用車セダン、モデル・イヤー 96 年識別 No. F 310591 以降、他に取り付けられている場所は F 254072、F 277710
202.020 => C 200 JAPAN
M: 111941, 111945
GA: 722422, 722602

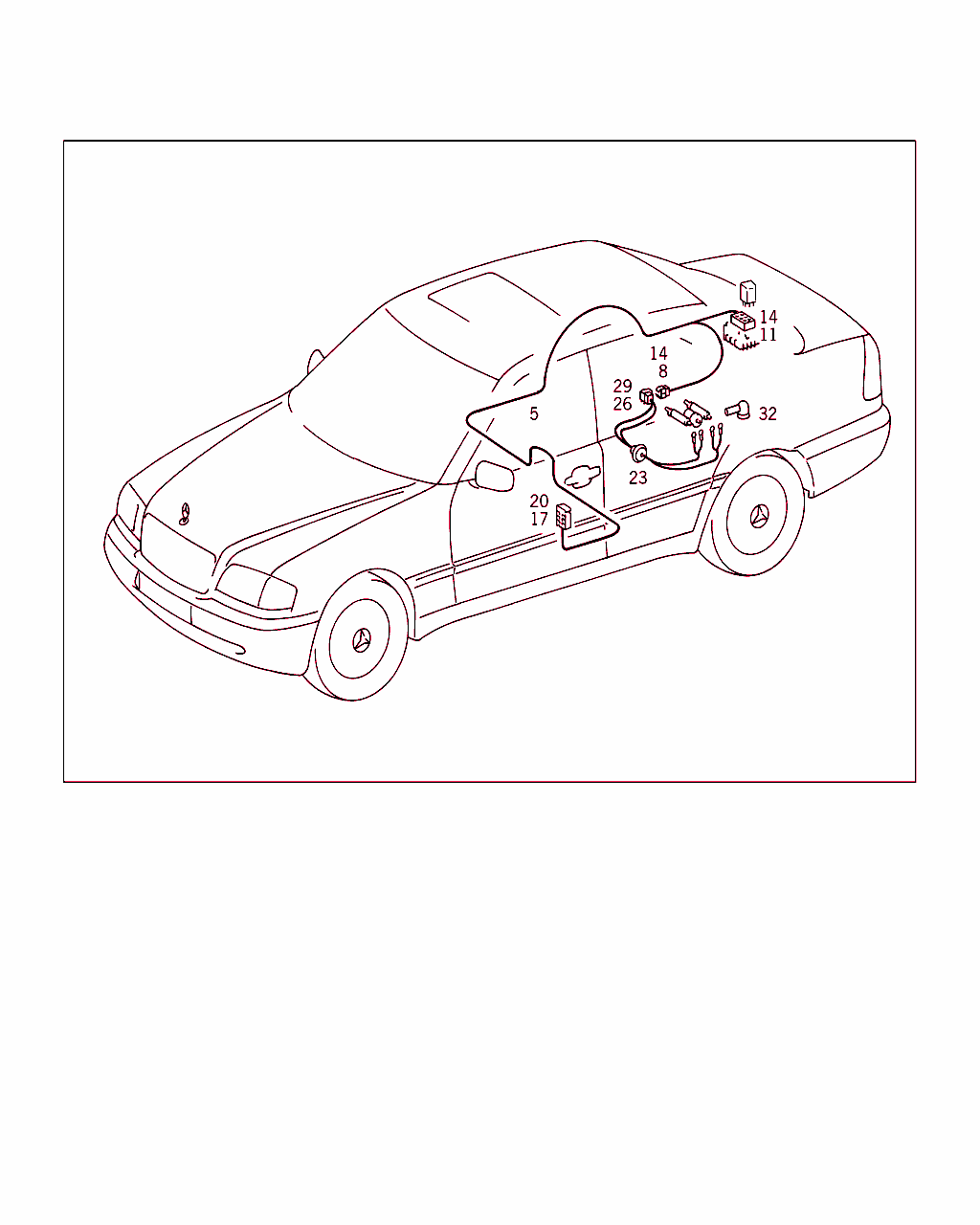

Schema

B54535000010.990510

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 45 13
ケーブル・ハーネス
フューエル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001 A
5 A 202 540 64 34
電気ケーブル
フューエル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
5 A 202 540 56 35
電気ケーブル
フューエル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
5 A 202 440 10 08
ケーブル・ハーネス
フューエル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 653728
F 758207
例外: コード 809
その他 A 653729、F 758208 (コード 808 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
8 A 011 545 71 28
ハウジング
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス) 		001
11 A 126 545 01 28
ハウジング
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
11 A 007 545 92 26
ハウジング
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
14 A 003 545 26 26
コンタクト・ソケット
フューエル・ポンプ・リレー
4,0 MM2 		NB
17 A 017 545 08 28
コネクタ・ハウジング
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス) 		001
20 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
23 A 202 540 11 08
電気ケーブル
リヤ・フューエル・ポンプ 		001
26 A 023 545 15 28
プラグ
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス) 		001
29 A 001 545 38 26
コンタクト・ピン
4 MM 		002
32 A 123 997 16 81
グロメット
電気ケーブル / フューエル・ポンプ 		004
