一覧

乗用車セダン、モデル・イヤー 94 年識別 No.F 110389 以前、例外は F 099372、F 106396乗用車セダン、モデル・イヤー 95 年識別 No. F 110390 以降、他に取り付けられている場所は F 099372、F 106396識別 No.F 310590 以前、例外は F 305828、F 306832乗用車セダン、モデル・イヤー 96 年識別 No. F 310591 以降、他に取り付けられている場所は F 254072、F 277710
202.020 => C 200 JAPAN
M: 111941, 111945
GA: 722422, 722602

Schema

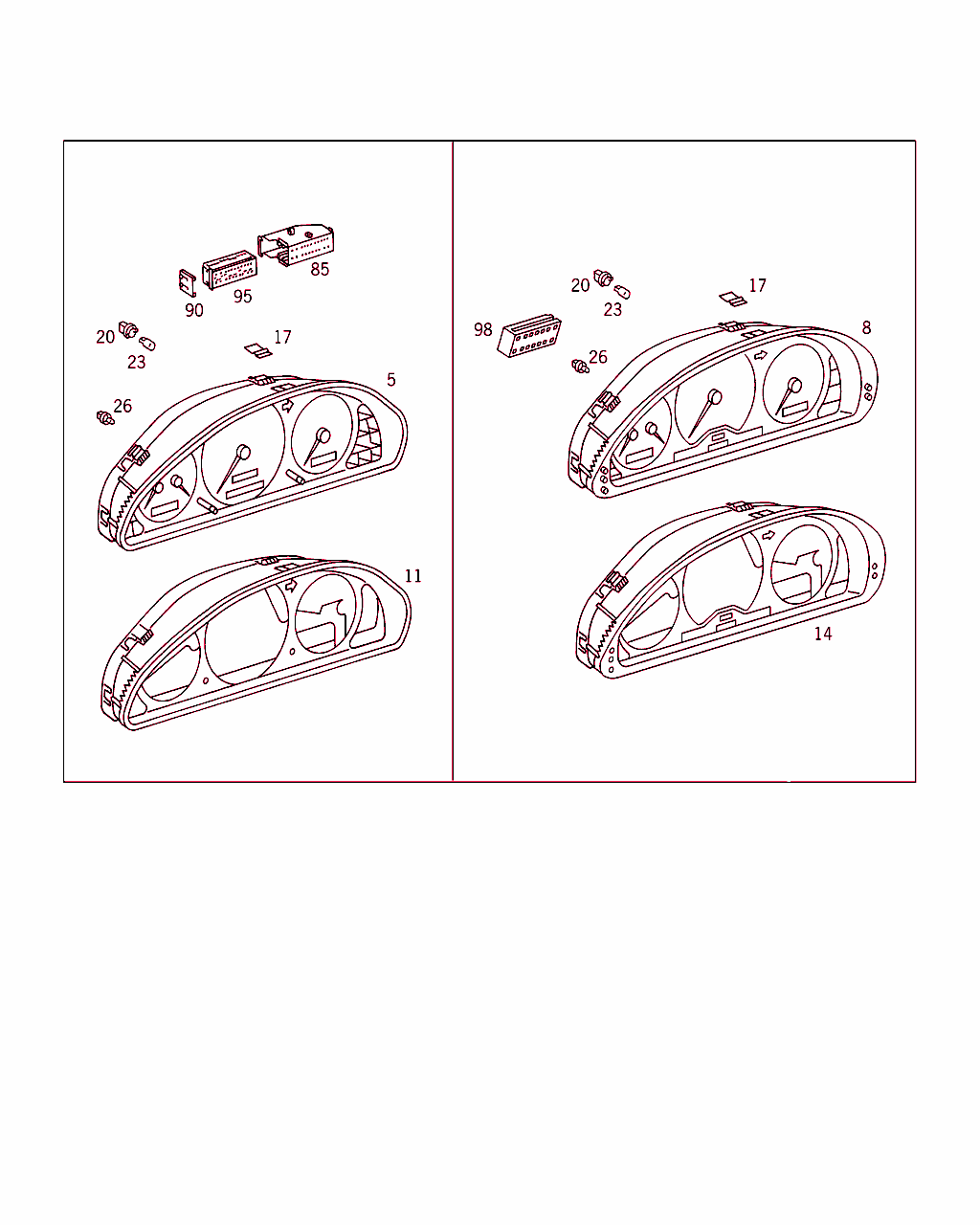

B54585000091.990510

[image]

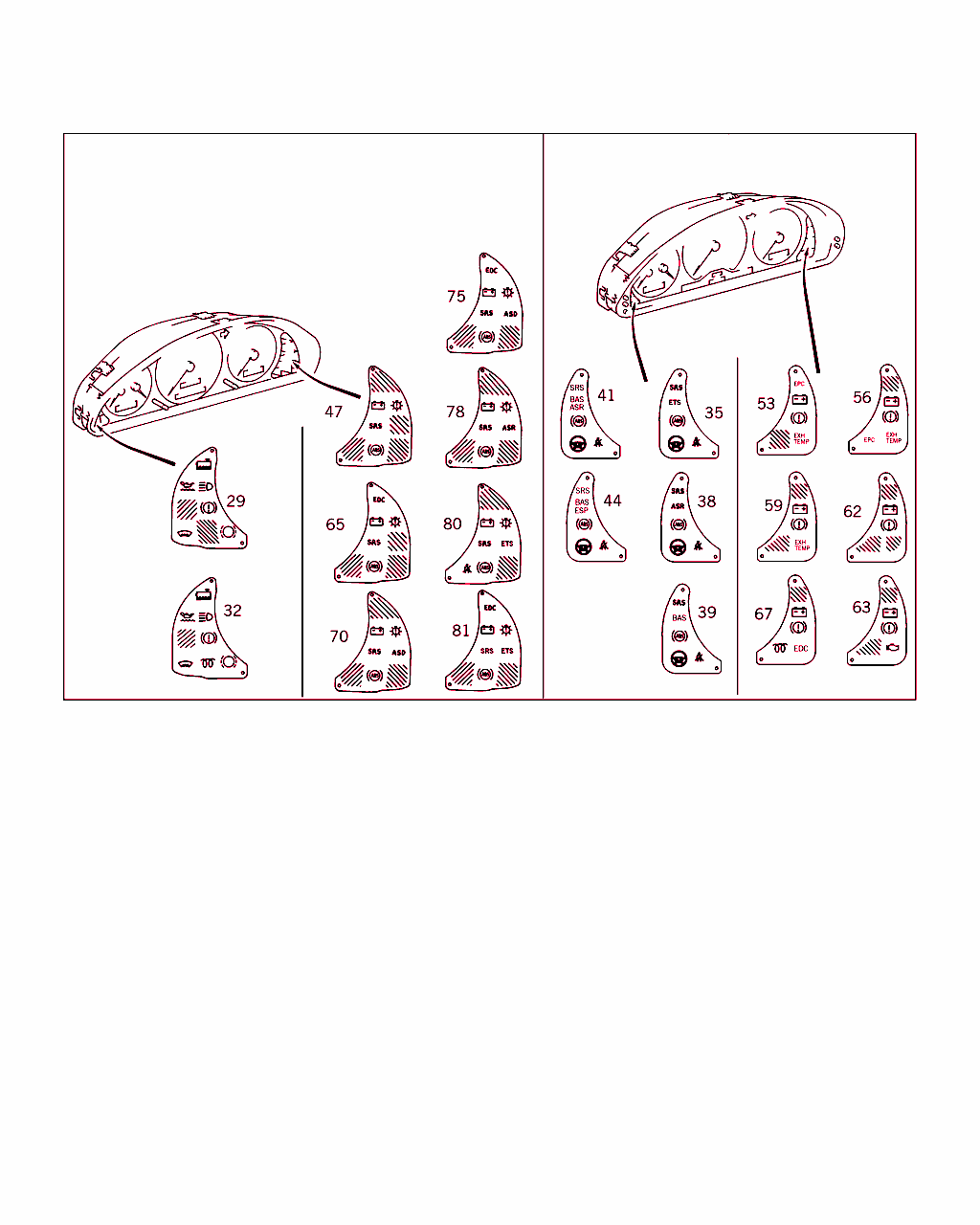

B54585000131.990730

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 57 47
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
8 A 202 540 60 47
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
8 A 202 540 93 47
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
8 A 202 540 16 48
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[260]
コード 471 (ASR) 装備車両の場合、左ツール・バーを、　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　車両に付いていたツール・バーと交換　　　　　　　　　　　　　　　　　　　　　　　　　　
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 653728
F 758207
例外: コード 809
その他 A 653729、F 758208 (コード 808 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
8 A 202 540 59 48
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 653729
F 758208
例外: コード 808
その他 A 653728、 F 758207 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
8 A 202 540 94 48
インストルメント・クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
8 A 202 540 37 48
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 653728
F 758207
例外: コード 809
その他 A 653729、F 758208 (コード 808 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
8 A 202 540 60 48
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 653729
F 758208
例外: コード 808
その他 A 653728、 F 758207 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
8 A 202 540 95 48
クラスタ

これに変更 A 202 440 27 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		-
8 A 202 440 27 11
クラスタ
240 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 956
ｺｰﾄﾞ日付指定名称
[956]19951002装備パッケージ：スポーツ
 		001
11 A 202 540 02 24
ハウジング

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
14 A 202 540 05 24
ハウジング

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
14 A 202 540 10 24
ハウジング

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
17 A 002 987 03 70
ラバー・プロフィール 004
20 A 000 545 46 19
ソケット
インストルメント・クラスタ照明 		002
23 A 001 544 55 94
電球
インストルメント・クラスタ照明 		002
26 A 001 544 98 94
電球

これに変更 N 000000 000955 		-
26 N 000000 000955
電球
インストルメント・クラスタ照明
VDO 		002
26 A 001 544 97 94
電球

これに変更 N 000000 000953 		-
26 N 000000 000953
電球
インジケータ・ランプ
12V/1,2W

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 653728
F 758207
例外: コード 809
その他 A 653729、F 758208 (コード 808 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		NB
26 A 001 544 97 94
電球

これに変更 N 000000 000953 		-
26 N 000000 000953
電球
インストルメント・クラスタ照明
MOTOMETER 		002
26 N 910141 000000
電球
インジケータ・ランプ

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 653729
F 758208
例外: コード 808
その他 A 653728、 F 758207 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		NB
26 A 002 544 36 94
電球
ディスプレイ照明
12V/1.5W 		002
29 A 202 584 04 17
シンボルバー
左

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
35 A 202 584 77 17
シンボルバー
左

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
39 A 202 584 47 21
シンボル・パネル
左

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
41 A 202 584 48 21
シンボルバー
左、ASR の場合

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
 		001
44 A 202 584 49 21
シンボルバー
左、ESP の場合

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
47 A 202 584 18 17
ツール・バー
右

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
53 A 202 584 81 17
ツール・バー
右

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(211/212)
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
[212]19951002エレクトロニック・トラクション・システム (ETS)
 		001
56 A 202 584 30 21
シンボルバー
右

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
59 A 202 584 53 21
ツール・バー
右

これに変更 A 202 584 81 17

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
59 A 202 584 81 17
ツール・バー
右

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
62 A 202 584 50 21
シンボルバー
右

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
70 A 202 584 13 17
ツール・バー
ASD (右側) の場合のみ

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
 		001
80 A 202 584 49 17
ツール・バー
ETS、右の場合のみ

ﾌｯﾄﾉｰﾄ解説
[850]
モデル・イヤー 1995 以降
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 212
ｺｰﾄﾞ日付指定名称
[212]19951002エレクトロニック・トラクション・システム (ETS)
 		001
85 A 202 545 08 28
プラグ
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
90 A 000 545 84 03
カバー

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
95 A 001 545 05 40
ホルダー
コンタクト・サポート

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
98 A 001 545 41 40
ホルダー
コンタクト・サポート

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
例外:
F 329817,F 343156*
 		001
