一覧

乗用車セダン、モデル・イヤー 94 年識別 No.F 110389 以前、例外は F 099372、F 106396乗用車セダン、モデル・イヤー 95 年識別 No. F 110390 以降、他に取り付けられている場所は F 099372、F 106396識別 No.F 310590 以前、例外は F 305828、F 306832乗用車セダン、モデル・イヤー 96 年識別 No. F 310591 以降、他に取り付けられている場所は F 254072、F 277710
202.020 => C 200 JAPAN
M: 111941, 111945
GA: 722422, 722602

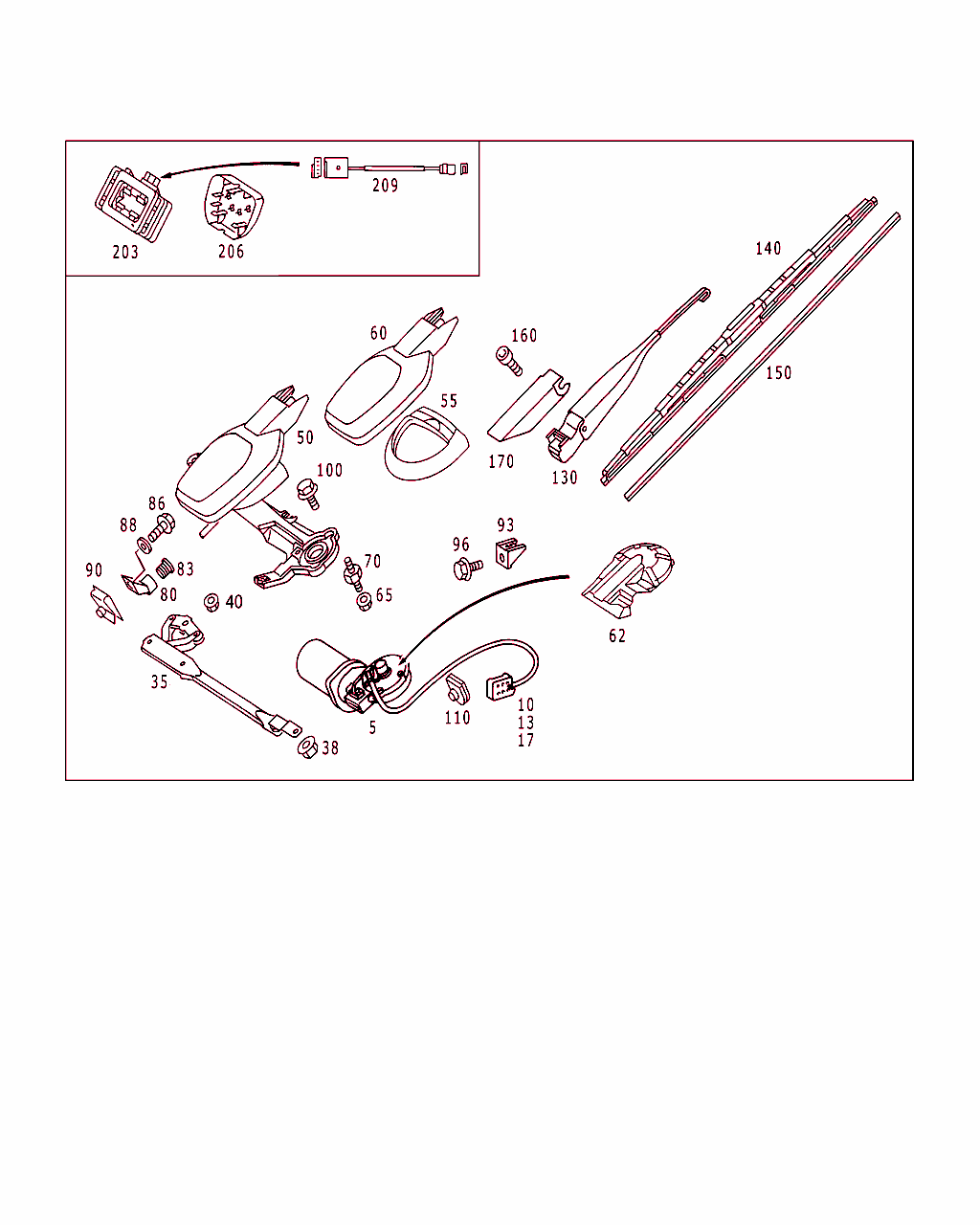

Schema

B82120000073.060327

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 820 53 42
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
例外:
F 496925,F 531956,F 543704,F 564892.
 		001 LA
5 A 202 820 04 08
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[077]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 644281
F 747376
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
その他取付け
F 496925,F 531956,F 543704,F 564892.
 		001 LA
5 A 202 820 23 08
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[078]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 644282
F 747377
 		001 LA
5 A 202 820 64 42
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
例外:
F 496925,F 531956,F 543704,F 564892.
 		001 RA
5 A 202 820 03 08
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[077]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 644281
F 747376
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
その他取付け
F 496925,F 531956,F 543704,F 564892.
 		001 RA
5 A 202 820 24 08
モータ
ワイパ

ﾌｯﾄﾉｰﾄ解説
[078]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 644282
F 747377
 		001 RA
10 A 006 545 78 28
コネクタ・ハウジング
ワイパ・モータ 		001
13 A 009 545 33 28
カバー 001
17 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
17 A 005 545 36 28
プラグ・ピン NB
35 A 202 820 03 41
リンケージ
フロント・ワイパ・リンケージ 		001 LA
35 A 202 820 04 41
リンケージ
フロント・ワイパ・リンケージ 		001 RA
38 N 913023 008003
ナット
ワイパ・モータ 		001
40 N 913012 010004
ナット
フロント・ワイパ・リンケージ 		001
50 A 202 820 07 07
トランスミッション 001 LA
50 A 202 820 04 07
トランスミッション

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
 		001 RA
50 A 202 820 06 07
トランスミッション

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
 		001 RA
55 A 124 824 00 98
ガスケット 001
60 A 202 824 02 49
キャップ
ワイパ・ドライブ・ヘッド 		001
62 A 202 824 01 19
カバー

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
例外:
F 496925,F 531956,F 543704,F 564892.
 		001 RA
65 N 913023 006001
ナット
ワイパ・システム / ファイア・ウォール、中央 		002
70 A 202 988 00 11
バッファ
ワイパ・システム / ファイア・ウォール、中央 		002
80 A 202 820 40 14
ホルダー
ワイパ・システム / パーティション、中央 		001
83 A 007 997 63 81
グロメット
ワイパ・システム / パーティション、中央 		001
86 N 304017 006020
6角ボルト
ワイパ・システム / パーティション、中央 		001
88 N 000125 006421
ウインドウ
ワイパ・システム / パーティション、中央

これに変更 N 000125 006449 		001
88 N 000125 006449
ウインドウ
ワイパ・システム / パーティション、中央 		001
90 A 002 994 21 45
ナット
ワイパ・システム / パーティション、中央 		001
90 A 002 994 21 45
ナット
ワイパ・システム / ラテラル・パーティション 		001
93 A 202 831 00 14
ホルダー
ワイパ・システム / ラテラル・パーティション 		001
96 N 914125 006610
ボルト
ワイパ・システム / ラテラル・パーティション 		001
100 N 914007 006035
ワッシャ付きボルト
パーティションに取り付けるブラケット 		001
110 A 202 997 14 81
グロメット
エア・インレット・ポートを通るワイパ・ケーブル 		001
130 A 124 820 40 44
ワイパ･アーム

これに変更 A 124 820 43 44 		-
130 A 124 820 43 44
ワイパ・アーム 001
140 A 124 820 08 45
ワイパ・ブレード

これに変更 A 124 820 09 45 		-
140 A 124 820 09 45
ワイパ・ブレード

これに変更 A 124 820 11 45 		001
140 A 124 820 11 45
ワイパ・ブレード 001
150 A 000 824 37 27
ワイパ・ラバー

これに変更 A 208 820 00 45 		-
150 A 000 824 36 27
ワイパ・ラバー

これに変更 A 208 820 00 45 		-
150 A 208 820 00 45
ワイパ・ラバー 001
160 N 006912 006032
ボルト
ブレード付きワイパ・アーム / ワイパ・シャフト 		001
170 A 124 824 03 49
キャップ
ワイパ･アーム 		001
203 A 210 820 57 10
レイン・センサ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
その他取付け
F 496925,F 531956,F 543704,F 564892.
 		001
206 A 202 822 00 40
カバー
レイン・センサ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
その他取付け
F 496925,F 531956,F 543704,F 564892.
 		001
209 A 208 540 56 08
ケーブル・ハーネス
レイン・センサ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
その他取付け
F 496925,F 531956,F 543704,F 564892.
 		001
