一覧

乗用車セダン、モデル・イヤー 98 年
202.026 => C 240 JAPAN
M: 112910
GA: 722609

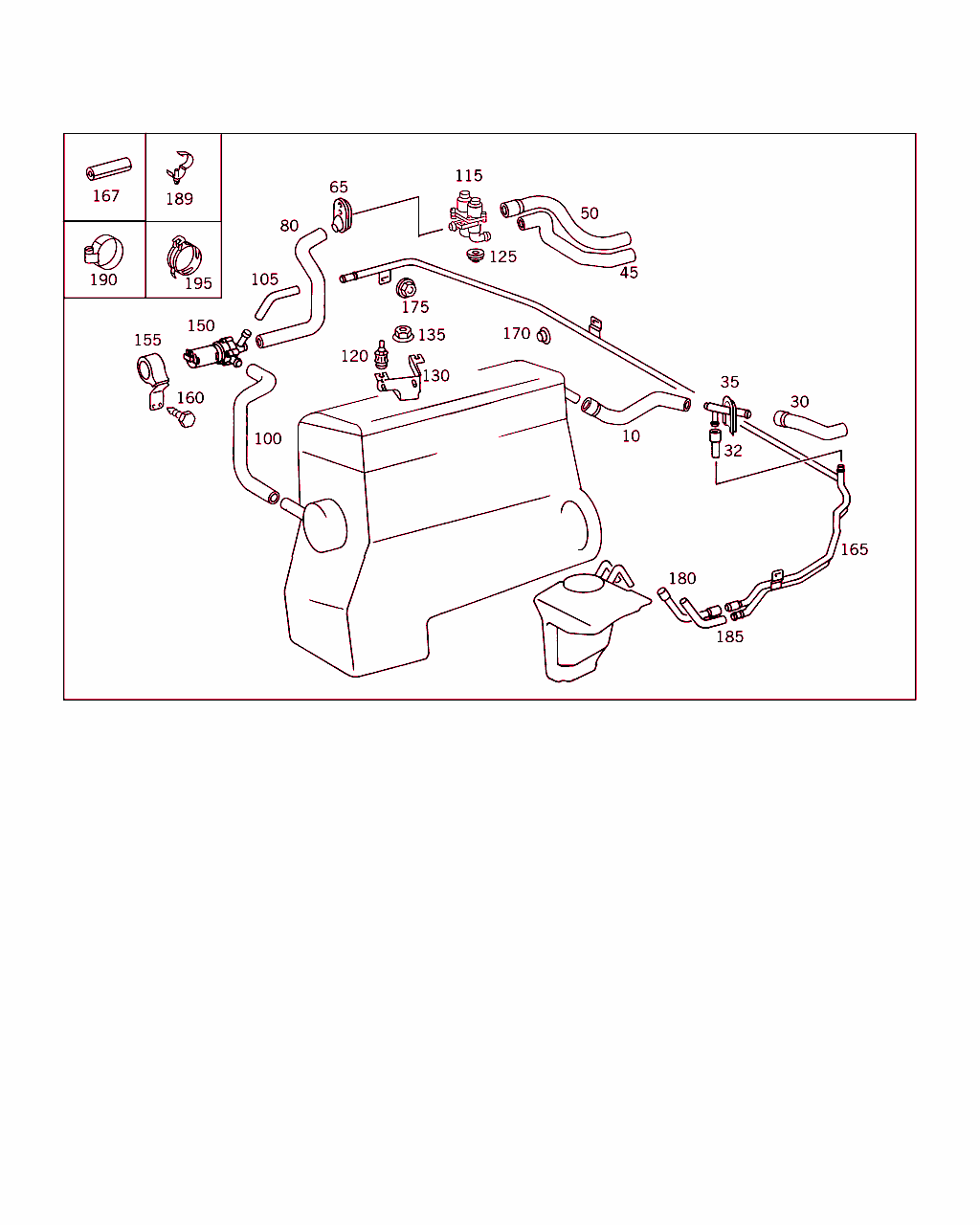

Schema

B83180000158.990819

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 202 832 63 94
ホース
エンジンから接続パイプへ 		001
30 A 202 832 33 94
ホース
熱交換器への接続パイプ 		001 LA
30 A 202 832 48 94
ホース
熱交換器への接続パイプ 		001 RA
32 A 202 832 34 94
ホース
フィード・ブランチ・チューブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 LA
35 A 202 832 11 15
パイプ
パーティションを通るフィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 LA
35 A 202 832 12 15
パイプ
パーティションを通るフィード・ライン 		001 RA
35 A 202 832 10 15
パイプ
パーティションを通るフィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 LA
45 A 202 832 13 94
ホース
?熱交換器からウォータ・バルブへ 		001 LA
45 A 202 832 58 94
ホース
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
45 A 202 832 81 94
ホース
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 R
50 A 202 832 14 94
ホース
?熱交換器からウォータ・バルブへ 		001 LA
50 A 202 832 45 94
ホース
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 RA
50 A 202 832 80 94
ホース
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 RA
65 A 202 997 20 81
グロメット
エンジン・ルーム・パーティションを通るホース 		001
80 A 202 832 11 94
ホース
ウォータ・バルブから循環ポンプへ 		001 LA
80 A 202 832 15 94
ホース
ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 R
80 A 202 832 85 94
ホース
ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 R
100 A 202 832 64 94
ホース
循環ポンプからエンジンへ 		001
105 A 202 832 36 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ 		001 LA
115 A 001 830 34 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式 		001
120 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		002
125 A 140 987 01 40
ラバー・バッファ
ホルダとダブル・ウォータ・バルブの間 		001
130 A 202 830 01 14
ホルダー
ダブル・ウォータ・バルブ用、ファイヤウォール上 		001 LA
130 A 202 830 08 14
ホルダー
ウォータ・バルブ / スプリング・ストラット・ドーム

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 A 809595、F 894084 (コード 809 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 RA
130 A 202 880 11 14
ホルダー
ウォータ・バルブ / スプリング・ストラット・ドーム

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 809595
F 894084
例外: コード 809
その他 A 809594、 F 894083 (コード 800 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001 RA
135 N 913011 006000
ナット 002 LA
135 N 913023 006001
ナット 002 RA
150 A 001 835 11 64
循環ポンプ

♦ 以下から選択できます A 001 835 13 64
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
150 A 001 835 13 64
循環ポンプ

♦ 以下から選択できます A 001 835 11 64
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
150 A 001 835 35 64
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 LA
155 A 202 830 00 14
ホルダー
循環ポンプ 		001
160 N 914031 006300
鉄板ビス 002
165 A 202 830 08 15
パイプ
フィードおよびリターン・ライン

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 LA
165 A 202 830 54 15
パイプ
フィードおよびリターン・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001 RA
167 A 201 476 11 26
ホース
ホース / ブレーキ･ライン
20 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
170 A 001 988 95 81
プッシュ・ボタン
パイプ / パーティション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
175 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		-
175 N 913023 006001
ナット
パイプ / スプリング・ストラット・ドーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		002
180 A 202 832 37 94
ホース
フィード、ウインドウ・ウォッシャ液ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
185 A 202 832 38 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
 		001
190 N 000000 000665
クランプ
12-22X12MM 		NB
190 N 000000 000667
クランプ
20-32 MM 		NB
190 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
190 N 000000 000667
クランプ
20-32 MM 		NB
190 A 005 997 01 90
ホース・クランプ
14-24 		NB
190 A 007 997 20 90
クランプ NB
195 A 203 995 01 05
クランプ

これに変更 A 005 997 01 90 		-
195 A 005 997 01 90
ホース・クランプ
14-24 		NB
195 A 230 995 01 05
タイプ・クリップ
24-27 MM 		NB
195 A 210 995 01 05
クランプ
24-28 MM 		NB
195 A 140 995 06 05
タイプ・クリップ
28-31 MM 		NB
