一覧

ステーション・ワゴン
202.086 => C 240 JAPAN
M: 112910
GA: 722609, 722698

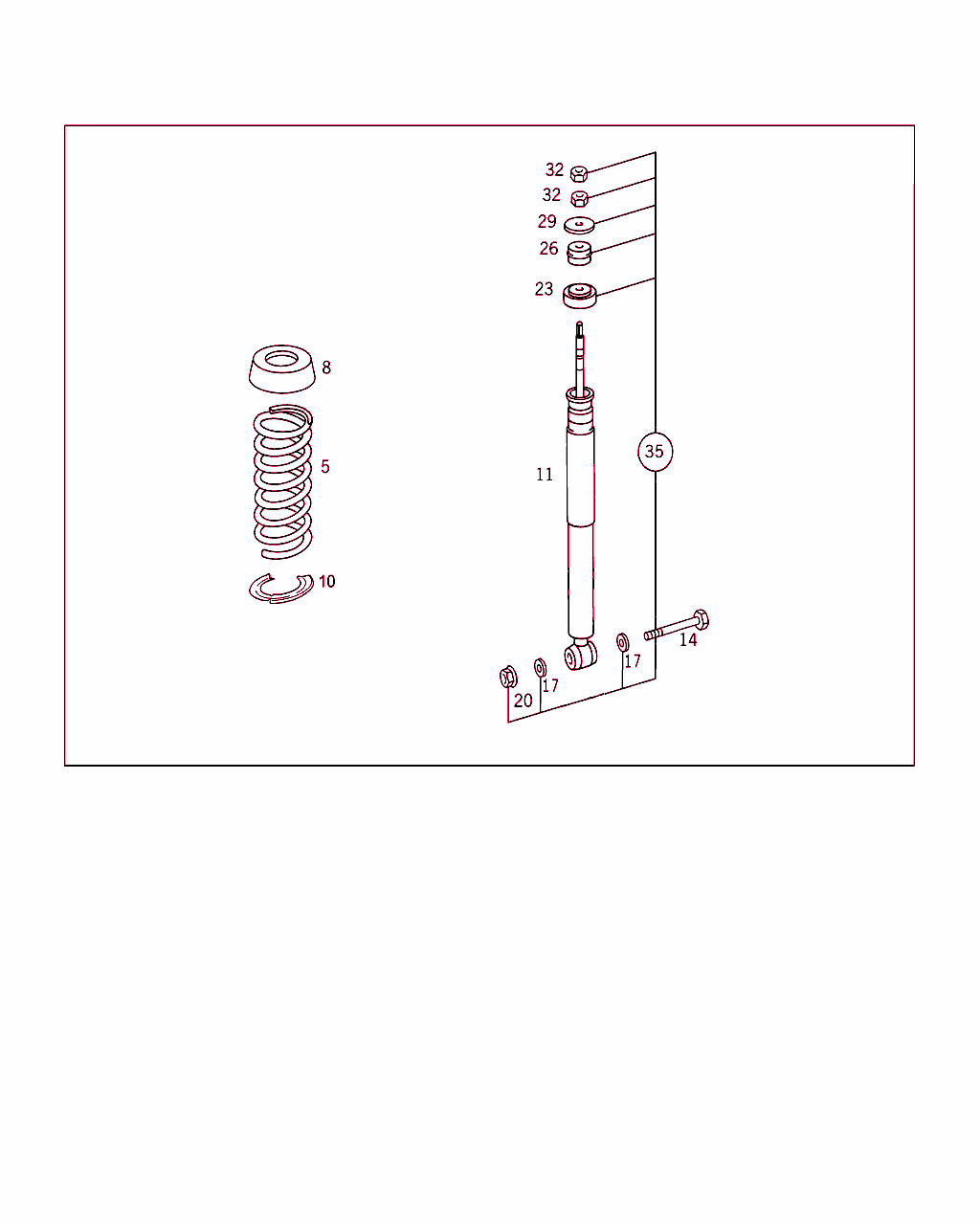

Schema

B32120000010.120523

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 324 24 04
リヤ・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(653/654)
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
5 A 202 324 17 04
リヤ・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 653/654
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
8 A 210 325 01 84
シム
必要に応じて、突起数、
1 (5 MM )

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
 		002
8 A 210 325 02 84
シム
必要に応じて、突起数、
2 (9 MM)

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
 		002
8 A 210 325 03 84
シム
必要に応じて、突起数、
3 (13 MM)

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
 		002
8 A 210 325 04 84
シム
必要に応じて、突起数、
4 (17 MM)

ﾌｯﾄﾉｰﾄ解説
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         49                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         55                     248            内蔵式　　　　リヤ・チャイルド・シート　　　　　　　　　　　　　  2
  202.086         55                     540            ローラ・　  ブラインド　　　　　　　　　　　　　　　　　　　　  2
  202.087         57                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         48                     480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
  202.089         55                                    自動車電話                             1
                                         819            CD　　　　　チェンジャ　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 　　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -56                           202 324 24 04               210 325 02 84
      57-62                           202 324 24 04               210 325 03 84
      63-                             202 324 24 04               210 325 04 84                                              .
==============================================================================================================================
                                        リヤ・スプリングの表　　　　　　　　　　　　　ラバー・プレート 「スポーツ」 コード 654　　　　　
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      リヤ・スプリング　　　                   パッド　　　　
        -57                           202 324 17 04               210 325 01 84
      58-64                           202 324 17 04               210 325 02 84
      65-                             202 324 17 04               210 325 03 84                                              .
==============================================================================================================================
 		002
10 A 203 324 00 84
スプリング・シム 002
11 A 202 320 16 31
ショック・アブソーバ

これに変更 A 202 326 28 00
• +002 A 202 320 02 56
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -654
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		-
11 A 202 326 28 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 470101
[080]
固定用ツールは供給範囲に含まれていません、別で                                        注文してください
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(480/654)
ｺｰﾄﾞ日付指定名称
[480]19951002レベル・コントロール
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
11 A 202 320 15 31
ショック・アブソーバ

これに変更 A 202 326 29 00
• +002 A 202 320 02 56
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 654/653/675
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[675]19960323スポーツ・シャーシ、アルミ・ホイール 6 穴付き
 		-
11 A 202 326 29 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[080]
固定用ツールは供給範囲に含まれていません、別で                                        注文してください
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: (654/653/675)-480
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[675]19960323スポーツ・シャーシ、アルミ・ホイール 6 穴付き
[480]19951002レベル・コントロール
 		002
14 N 000960 010058
ボルト
スプリング・リンクのショック・アブソーバ
M 10X1X60

これに変更 N 308676 010017 		002
14 N 308676 010017
6角ボルト
スプリング・リンクのショック・アブソーバ
M 10X1X60 		002
14 N 304017 010051
6角ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10X60 		002
17 N 000125 010532
ウインドウ
スプリング・リンクのショック・アブソーバ 		004
20 N 913004 010014
ナット
スプリング・リンクのショック・アブソーバ
M 10X1

これに変更 N 910113 010003 		002
20 N 910113 010003
ヘキサゴン・ナット
スプリング・リンクのショック・アブソーバ
M 10X1 		002
20 N 910113 010001
ヘキサゴン・ナット
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M10 		002
23 A 202 326 04 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
26 A 202 326 01 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
29 A 202 326 00 76
ウインドウ
ショック・アブソーバ / フレーム 		002
32 N 308673 010000
ヘキサゴン・ナット
ショック・アブソーバ / フレーム
M 10X1 		004
35 A 202 320 02 56
リペア・キット
リヤ・ショック・アブソーバ固定部 		002
