一覧

Cクーペ
204.349 => C 180 CGI / C 180
M: 271820
GM: 711653, 711655, 716607
GA: 722997

Schema

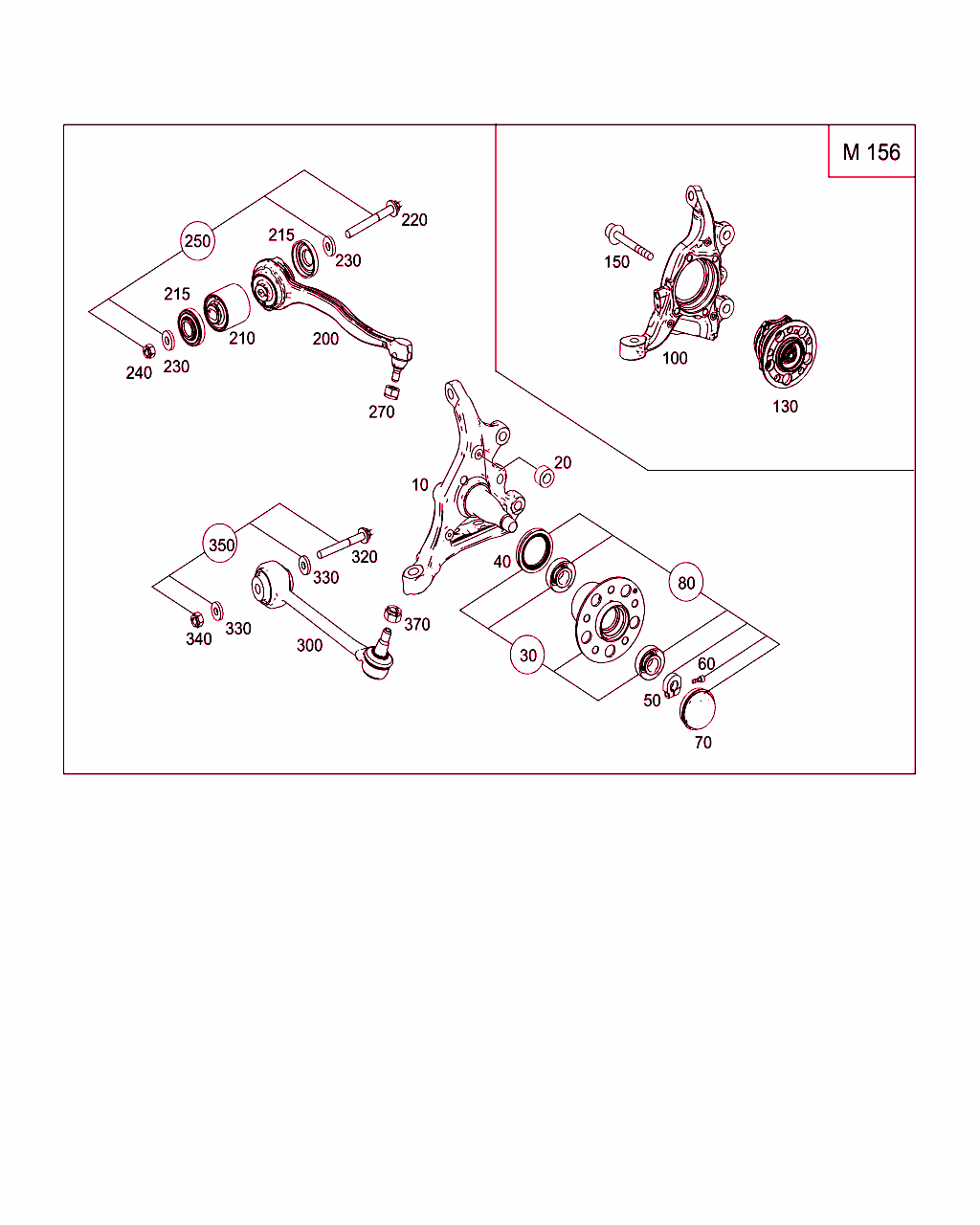

B33030000100.160530

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 332 01 01
ステアリングナックル
左

ﾌｯﾄﾉｰﾄ解説
[002]
ホイール・ベアリングが損傷した場合は、必ず最新のTIPSドキュメントを参照します。
 		001
10 A 204 332 02 01
ステアリングナックル
右

ﾌｯﾄﾉｰﾄ解説
[002]
ホイール・ベアリングが損傷した場合は、必ず最新のTIPSドキュメントを参照します。
 		001
20 A 204 335 00 80
回転ガスケット
スピード・センサとステアリング・ナックルのあいだ 		002
30 A 204 330 06 25
フロント・ホイール・ハブ

ﾌｯﾄﾉｰﾄ解説
[002]
ホイール・ベアリングが損傷した場合は、必ず最新のTIPSドキュメントを参照します。
 		002
40 A 204 330 00 60
エラストマ成形シーリング 002
50 A 116 334 03 72
クランピング・ナット 002
60 N 000000 003358
6角丸頭ボルト
M6X25 		002
70 A 168 357 00 89
シーリング・キャップ 002
80 A 203 330 00 51
ベアリング
リペア・キット 		002
200 A 204 330 43 11
ラジアス・アーム
左、ベアリングなし

これに変更 A 204 330 87 11

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
200 A 204 330 87 11
ラジアス・アーム
左、マウント付き
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
200 A 204 330 44 11
ラジアス・アーム
右、ベアリングなし

これに変更 A 204 330 88 11

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
200 A 204 330 88 11
ラジアス・アーム
右、ブラケット付
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
200 A 204 330 65 11
ラジアス・アーム
左、マウント付き
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
200 A 204 330 66 11
ラジアス・アーム
右、ブラケット付
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		001
210 A 204 333 11 14
ハイドロ・マウント
ラジアス･アーム

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
 		002
210 A 211 333 11 14
ベアリング
ラジアス･アーム

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110421スポーツ・エディション
 		002
215 A 211 333 06 97
エラストマ・スリーブ
左および右をラジアス・アーム・ベアリングに

ﾌｯﾄﾉｰﾄ解説
[004]
WISで作業マニュアルを確認します。                                             WIS-NET#AR33.15-P-0160-03T#
 		004
220 N 910105 014022
6角ボルト
インテグラル・サポートのラジアス・アーム
M14X1.5X120 		002
220 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
230 A 220 333 00 76
スペーサ・ディスク
インテグラル・サポートのラジアス・アーム 		004
230 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
240 N 000000 003281
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
240 N 000000 008261
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1.5 		002
240 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
250 A 000 333 10 71
TS 調整ボルト
調整作業用のみ 		002
270 N 000000 003281
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに
M14X1,5

これに変更 A 005 990 48 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
270 A 005 990 48 50
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに
M14X1,5 		002
300 A 204 330 67 11
クロス・ビーム
左 		001
300 A 204 330 68 11
クロス・ビーム
右 		001
320 N 910105 014022
6角ボルト
クロス・ビーム / インテグラル・サポート
M14X1.5X120 		002
320 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
330 A 220 333 00 76
スペーサ・ディスク
クロス・ビーム / インテグラル・サポート 		004
330 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
340 N 000000 003281
ヘキサゴン・ナット
クロス・ビーム / インテグラル・サポート
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
340 N 000000 008261
ヘキサゴン・ナット
クロス・ビーム / インテグラル・サポート
M14X1.5 		002
340 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
350 A 000 333 10 71
TS 調整ボルト
調整作業用のみ 		002
370 N 000000 003281
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、左側および右側
M14X1,5

これに変更 A 005 990 48 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
370 A 005 990 48 50
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、左側および右側
M14X1,5 		002
