一覧

C クラス、ステーション・ワゴン
204.248 => C 200 CGI BlueEFFICIENCY / C 200
M: 271820, 271860
GM: 711653, 711655, 716607, 716612
GA: 722696, 722997

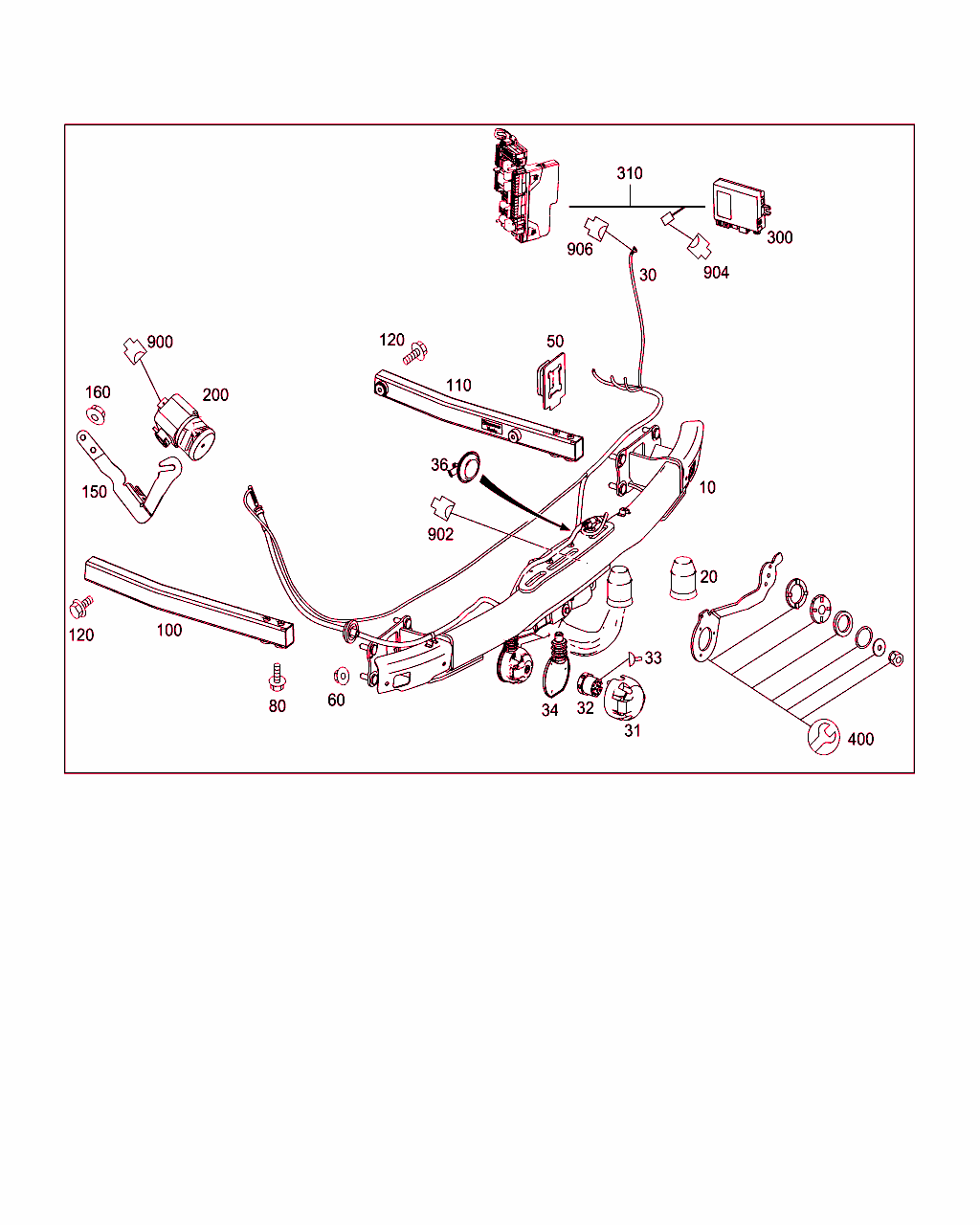

Schema

B31015000137.130717

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 310 09 04
トレーラ・カップリング

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+807/550+808/550+809
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
[807]19951002モデル・イヤー変更
20050721変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
10 A 204 310 10 04
トレーラ・カップリング

これに変更 A 204 310 04 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
10 A 204 310 04 00
トレーラ・カップリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
10 A 204 310 11 04
トレーラ・カップリング

[003]から ｼｬｼ: F 246847 => から 日付: 31/08/2008

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 480+550+807/480+550+808/480+550+809
ｺｰﾄﾞ日付指定名称
[480]19951002レベル・コントロール
20020430レベル・コントロール
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
[807]19951002モデル・イヤー変更
20050721変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
10 A 204 310 12 04
トレーラ・カップリング

これに変更 A 204 310 03 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 480+550
ｺｰﾄﾞ日付指定名称
[480]19951002レベル・コントロール
20020430レベル・コントロール
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
10 A 204 310 03 00
トレーラ・カップリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 480+550
ｺｰﾄﾞ日付指定名称
[480]19951002レベル・コントロール
20020430レベル・コントロール
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
20 A 000 315 10 29
カバー・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
30 A 204 440 88 06
ケーブル・ハーネス

[003]から ｼｬｼ: F 246847 => から 日付: 31/08/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+807/550+808/550+809
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
[807]19951002モデル・イヤー変更
20050721変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
30 A 204 540 87 13
ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+800/550+801/550+802/550+803/550+804/550+805
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001
31 A 024 545 02 26
コンタクト・ソケット
トレーラ・カップリング
X58 		001
32 A 030 545 26 28
コネクタ・ハウジング
13-PIN RK3.5;X58 		001
33 A 007 545 15 26
コンタクト・ソケット
0.75-2.5 MM2 RK3.5 		NB
34 A 005 546 44 37
グロメット 001
36 A 001 998 14 01
貫通グロメット 001
50 A 169 315 01 80
シーリング・リング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		002
60 N 000000 003275
ナット
サイド・メンバに取り付けるクロス・メンバ
M10 		008
80 N 000000 001081
6角ボルト
サイド・メンバ後部に取り付けるクロス・メンバ
M12X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		004
100 A 204 610 05 25
増幅
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
110 A 204 610 06 25
増幅
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
120 N 000000 001556
ワッシャ付きボルト
サイド・メンバに取り付けるレインフォース
M10X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		004
150 A 204 310 01 58
コンソール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
160 N 910112 006001
ヘキサゴン・ナット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		002
200 A 204 540 00 83
グリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
300 Q 0000000001
重要情報
部品は以下を参照:
54/077
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
310 A 204 540 86 35
電気ケーブル
メイン・エレクトリックをトレーラ・コントロール・ユニットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+808/550+809
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
310 A 204 540 81 13
ハーネス
メイン・エレクトリックをトレーラ・コントロール・ユニットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -808-809+550
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
400 A 204 310 00 61
ブラケット
リペア・キット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20020103トレーラ・カップリング
 		001
900 A 001 540 28 81
クラッチ
トレーラ・カップリング・ロック解除
6-PIN MQS;A63
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
900 A 025 545 41 26
クラッチ
トレーラ・カップリング・ロック解除
6-PIN MQS;A63
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -808-809
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		001
902 A 210 540 20 81
ハウジング
トレーラ・カップリング・ロッキング・ユニット・スイッチ
2-PIN MQS;S142 		001
904 A 037 545 14 28
プラグ
車内/トレーラ・カップリング・セパレーション・ポイント
2-PIN SLK2.8;X58/33 		001
906 A 220 545 55 28
ハウジング
車内/トレーラ・カップリング・セパレーション・ポイント
2-PIN SLK2.8;X58/33 		001
