一覧

C クラス、ステーション・ワゴン
204.248 => C 200 CGI BlueEFFICIENCY / C 200
M: 271820, 271860
GM: 711653, 711655, 716607, 716612
GA: 722696, 722997

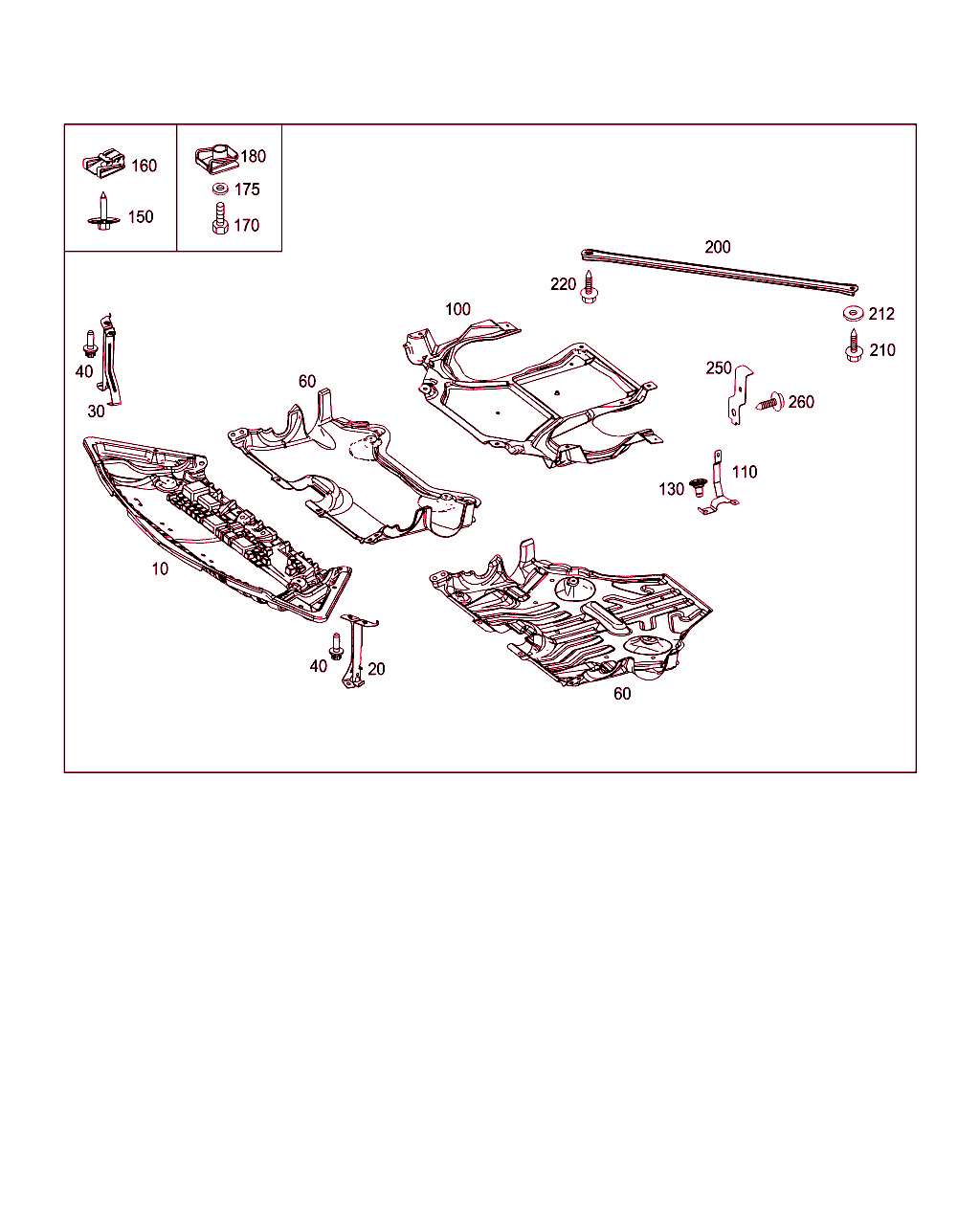

Schema

B52030000450.110413

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 520 07 23
ノイズ・カプセル
フロント

ﾌｯﾄﾉｰﾄ解説
[002]
注意: ガソリン車では、インシュレータ・マットを取り外してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[409]
組立時に調整のこと
 		001
20 A 204 524 13 40
ホルダー
左 		001
30 A 204 524 14 40
ホルダー
右 		001
40 N 910143 006002
6角丸頭ボルト
左および右ブラケットを湾曲クロス・メンバに
M6X20 		004
60 A 204 520 08 23
ノイズ・カプセル
中央

これに変更 A 204 520 26 23

ﾌｯﾄﾉｰﾄ解説
[002]
注意: ガソリン車では、インシュレータ・マットを取り外してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[409]
組立時に調整のこと
 		001
60 A 204 520 26 23
ノイズ・カプセル
中央

これに変更 A 204 520 28 23

ﾌｯﾄﾉｰﾄ解説
[002]
注意: ガソリン車では、インシュレータ・マットを取り外してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[409]
組立時に調整のこと
 		001
60 A 204 520 28 23
ノイズ・カプセル
中央

ﾌｯﾄﾉｰﾄ解説
[002]
注意: ガソリン車では、インシュレータ・マットを取り外してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[409]
組立時に調整のこと
 		001
60 A 204 524 01 01
保護プレート
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
 		001
100 A 204 524 04 30
カバー
後部

これに変更 A 204 524 27 30 		001
100 A 204 524 27 30
下側カバー
後部

これに変更 A 204 524 29 30
• +001 A 204 524 28 40 		001
100 A 204 524 29 30
下側カバー
後部

これに変更 A 204 524 36 30 		001
100 A 204 524 36 30
下側カバー
後部 		001
100 A 204 524 29 30
下側カバー
後部

これに変更 A 204 524 36 30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
100 A 204 524 36 30
下側カバー
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
110 A 204 524 03 40
ホルダー
左

[005]まで ｼｬｼ: F 847335 => まで 日付: 19/01/2012
 		001
110 A 204 524 25 40
ホルダー
左

[006]から ｼｬｼ: F 847336 => から 日付: 19/01/2012
 		001
110 A 204 524 15 40
ホルダー
右

[005]まで ｼｬｼ: F 847335 => まで 日付: 19/01/2012
[007]から ｼｬｼ: F 138615 => から 日付: 02/03/2008
 		001
110 A 204 524 24 40
ホルダー
右

[006]から ｼｬｼ: F 847336 => から 日付: 19/01/2012
 		001
110 A 204 524 28 40
ホルダー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
130 A 210 990 01 50
ヘキサゴン・ナット
ホルダ / メイン・フロア
5 MM 		004
150 A 001 990 60 36
ヘキサゴン鉄板ビス
フロント・トリム / ホルダ
4.8X19 		002
150 A 001 990 60 36
ヘキサゴン鉄板ビス
フロント・トリム / インテグラル・サポート
4.8X19 		002
150 A 001 990 60 36
ヘキサゴン鉄板ビス
ホイール・ハウス・パネルに取り付けるフロント・パネル
4.8X19 		002
150 A 001 990 60 36
ヘキサゴン鉄板ビス
インテグラル・サポートのパネル
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -430-481
ｺｰﾄﾞ日付指定名称
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
 		006
150 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・カバーをホイール・ハウス・カバーに取り付ける
4.8X19 		002
150 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・トリム / サイド・メンバ
4.8X19 		004
150 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・カバーをブラケットに取り付ける
4.8X19 		002
160 A 004 994 31 45
クリップ・ナット
フロント・トリム / ホルダ
4,8 		002
160 A 004 994 31 45
クリップ・ナット
フロント・トリム / インテグラル・サポート
4,8 		002
160 A 004 994 31 45
クリップ・ナット
インテグラル・サポートのパネル
4,8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -430-481
ｺｰﾄﾞ日付指定名称
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
 		006
160 A 001 994 98 45
クリップ・ナット
リヤ・トリム / サイド・メンバ 		004
160 A 004 994 31 45
クリップ・ナット
リヤ・カバーをブラケットに取り付ける
4,8 		002
170 N 304017 008034
6角ボルト
フロント・インテグラル・サポートの保護プレート
M8X25

ﾌｯﾄﾉｰﾄ解説
[008]
注意 : 必ずワッシャも同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		004
170 N 304017 008034
6角ボルト
リヤ・インテグラル・サポートの保護プレート
M8X25

ﾌｯﾄﾉｰﾄ解説
[008]
注意 : 必ずワッシャも同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		002
175 N 000000 003250
ウインドウ
フロント・インテグラル・サポートの保護プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		004
175 N 000000 003250
ウインドウ
リヤ・インテグラル・サポートの保護プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		002
180 A 004 994 18 45
ばね板ナット
フロント・インテグラル・サポートの保護プレート
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		004
180 A 004 994 18 45
ばね板ナット
リヤ・インテグラル・サポートの保護プレート
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481/430
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
20040618アンダ・フロア・プロテクション
[430]19951002左右リヤ・ヘッドレスト
20060323オフロード・パッケージ
 		002
200 A 204 524 11 47
ストラット
サイド・メンバとインテグラル・サポートのあいだ 		002
210 N 000000 005053
6角ボルト
ストラット / サイド・メンバ
M10X20

ﾌｯﾄﾉｰﾄ解説
[009]
注意: 2WD車両の場合は、必ずシムを同時に発注します。                                   　
 		002
212 N 001440 012005
ウインドウ
ストラット / サイド・メンバ 		002
220 N 000000 005053
6角ボルト
インテグラル・サポートのストラット
M10X20 		002
