一覧

C クラス・セダン
204.031 => C 180
M: 274910
GM: 711655, 716608
GA: 722995

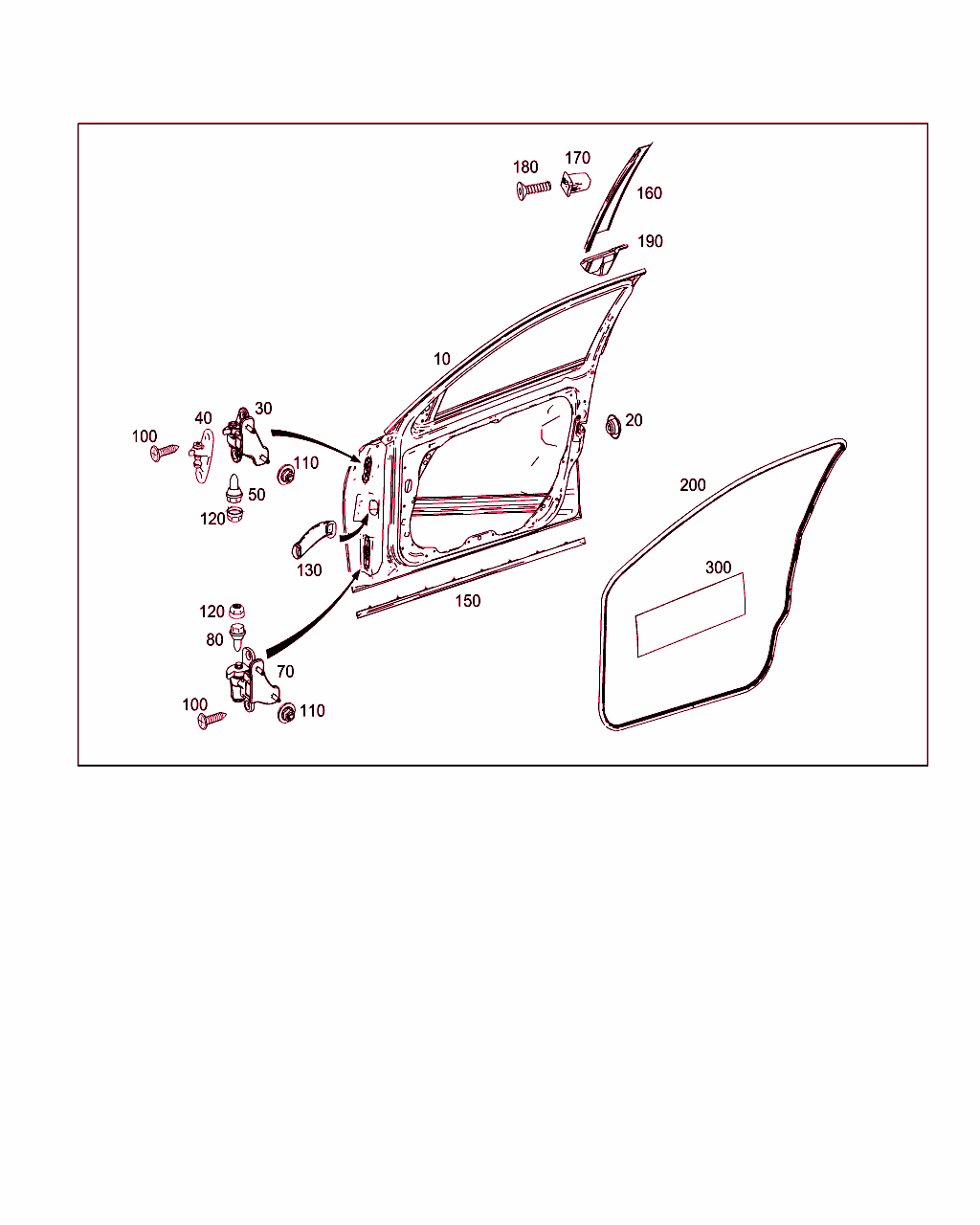

Schema

B72015000160.130213

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 720 01 05
ドア・ホワイト・ボディ/ブラケット
左

これに変更 A 204 720 59 00

[007]まで ｼｬｼ: L 275728 => まで 日付: 24/09/2013
[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
10 A 204 720 59 00
運転席ドア
左

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[011]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
 		001
10 A 204 720 01 05
ドア・ホワイト・ボディ
左

これに変更 A 204 720 59 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#

[012]まで ｼｬｼ: L 275728 => まで 日付: 11/10/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 720 59 00
運転席ドア
左

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[011]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 720 02 05
ドア・ホワイト・ボディ/ブラケット
右

これに変更 A 204 720 60 00

[007]まで ｼｬｼ: L 275728 => まで 日付: 24/09/2013
[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
10 A 204 720 60 00
運転席ドア
右

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[011]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
 		001
10 A 204 720 02 05
ドア・ホワイト・ボディ
右

これに変更 A 204 720 60 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#

[012]まで ｼｬｼ: L 275728 => まで 日付: 11/10/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 720 60 00
運転席ドア
右

ﾌｯﾄﾉｰﾄ解説
[009]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[011]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
20 A 000 998 15 50
円形クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、左側 		001
20 A 000 998 15 50
円形クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、右側 		001
30 A 204 720 15 37
ヒンジ/ブラケット
左上部

[018]から ｼｬｼ: R 089780 => から 日付: 18/07/2009
 		001
30 A 204 720 16 37
ヒンジ/ブラケット
右上部

[018]から ｼｬｼ: R 089780 => から 日付: 18/07/2009
 		001
40 A 204 722 01 44
ヒンジ
左上、調整作業用 		001
40 A 204 722 02 44
ヒンジ
右上、調整作業用 		001
50 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[024]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
50 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[030]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
50 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[024]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
50 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[030]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
70 A 204 720 17 37
ヒンジ/ブラケット
左下部

[018]から ｼｬｼ: R 089780 => から 日付: 18/07/2009
 		001
70 A 204 720 18 37
ヒンジ/ブラケット
右下部

[018]から ｼｬｼ: R 089780 => から 日付: 18/07/2009
 		001
80 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[024]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
80 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[030]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
80 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[024]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
80 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[030]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
100 A 230 984 01 29
ボルト
左ドアのヒンジ用
M8X35 		004
100 A 230 984 01 29
ボルト
右ドアのヒンジ用
M8X35 		004
110 A 002 990 84 50
ワッシャ付きナット
左Aピラーのヒンジ用
M8 		004
110 A 002 990 84 50
ワッシャ付きナット
右Aピラーのヒンジ用
M8 		004
120 A 000 987 79 45
シーリング・キャップ
左ボルト・カバー用 		002
120 A 000 987 79 45
シーリング・キャップ
右ボルト・カバー用 		002
130 A 204 722 14 49
ガイド・レール/ブラケット
左ドア・ケーブル・ハーネス用

[035]から ｼｬｼ: R 082895 => から 日付: 24/04/2009
 		001
130 A 204 722 15 49
ガイド・レール/ブラケット
右ドア・ケーブル・ハーネス用

[035]から ｼｬｼ: R 082895 => から 日付: 24/04/2009
 		001
150 A 204 690 35 62
プレート/ブラケット
左下部

[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
150 A 204 690 36 62
プレート/ブラケット
右下部

[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
160 A 204 690 01 87
トリム・キャップ
左 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20031208クラシック/ 標準装備
 		001
160 A 204 690 02 87
トリム・キャップ
右 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20031208クラシック/ 標準装備
 		001
160 A 204 690 25 87
トリム・キャップ
左 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
20020905装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
20020905装備パッケージ：アヴァンギャルド
 		001
160 A 204 690 26 87
トリム・キャップ
右 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
20020905装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
20020905装備パッケージ：アヴァンギャルド
 		001
170 A 000 998 33 85
スプレッディング・ナット
左カバー・パネル固定部用 		003
170 A 000 998 33 85
スプレッディング・ナット
右カバー・パネル固定部用 		003
180 N 000000 004778
ボルト
左カバー・パネル固定部用 		003
180 N 000000 004778
ボルト
右カバー・パネル固定部用 		003
190 A 204 727 09 88
カバー
トリム・パネルと左Bピラーのあいだ 		001
190 A 204 727 10 88
カバー
ピラー・モールと右Bピラーのあいだ 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、左ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、右ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 682 01 08
ダンパ
左パネルに
500X100MM 		001
300 A 204 682 01 08
ダンパ
パネル右側に
500X100MM 		001
300 A 204 682 04 08
ダンパ
左パネルに
40X20MM 		002
300 A 204 682 04 08
ダンパ
パネル右側に
40X20MM 		002
