一覧

C クラス・セダン
203.065 => C 32 AMG KOMPRESSOR
M: 112961
GA: 722641

Schema

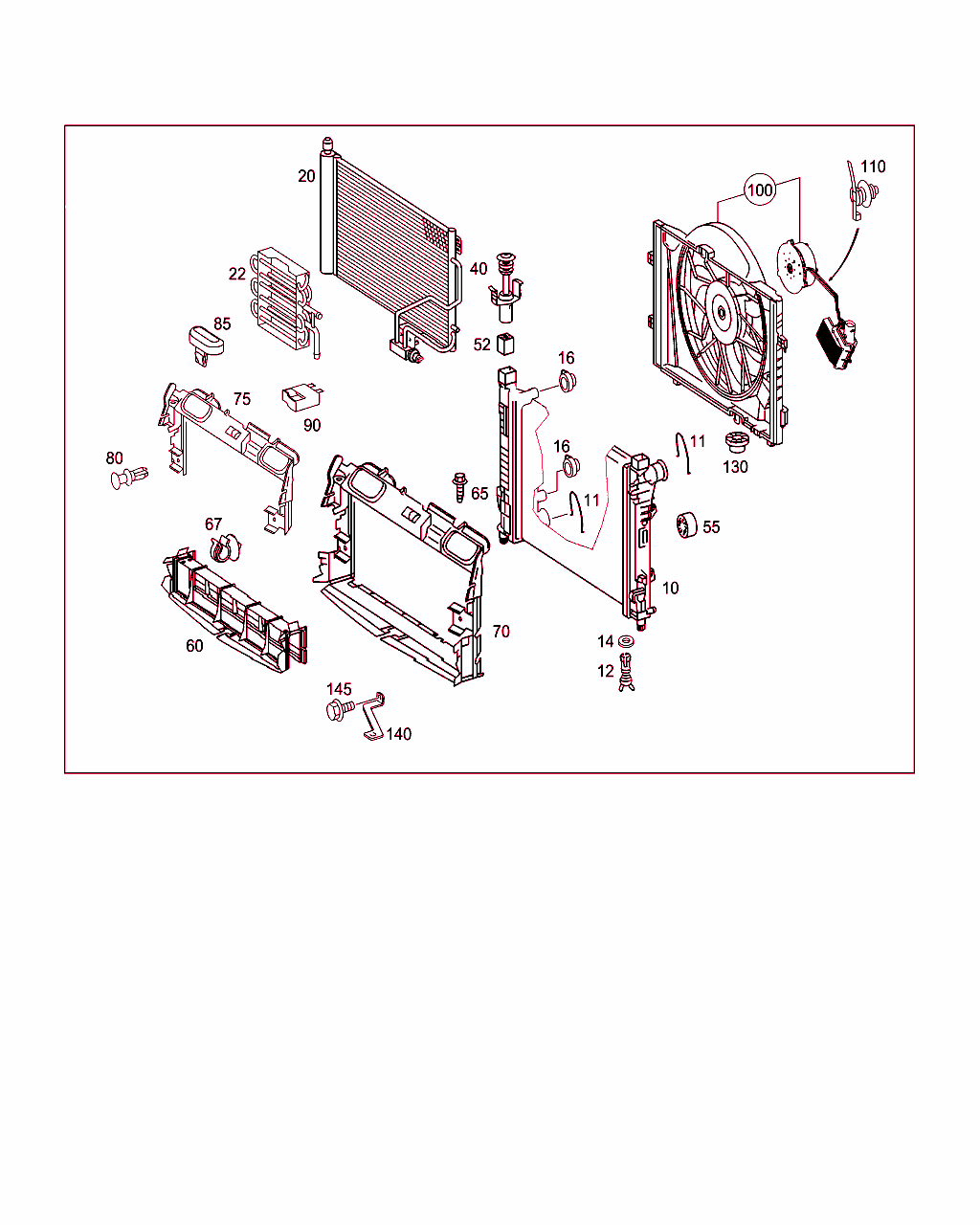

B50015000250.120316

[image]

B50015000295.120316

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 500 07 03
ラジエタ

これに変更 A 203 500 25 03 		001
10 A 203 500 25 03
ラジエタ

これに変更 A 203 500 39 03 		001
10 A 203 500 39 03
ラジエタ

これに変更 A 203 500 42 03 		001
10 A 203 500 42 03
ラジエタ 001
11 A 007 993 28 01
スプリング
上下
43 MM 		002
12 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト 		001
14 A 000 501 01 76
スペーサ・ディスク
ドレン・ボルト 		001
16 A 000 277 05 54
スリーブ
トランスミッション・オイル・ラインをラジエタに取り付ける 		002
30 A 203 500 01 00
ラジエタ
低温 		001
40 A 203 504 00 59
ピン
ラジエタ・マウント、上部 		002
52 A 203 504 01 12
ラバー・ブッシュ
ラジエタ・サポート、上 		002
55 A 000 504 06 12
ラバー・ブッシュ
ラジエタ上部に

[017]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[018]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[019]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[020]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		003
60 A 203 505 02 30
エア・ガイド・フィン
ラジエタに

[024]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004
[025]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004
 		001
65 A 140 990 06 36
ボルト
クーリング・パイプ / コンソール
M5X14 		001
65 A 001 984 45 29
ボルト
クーリング・パイプ / コンソール
M5X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970724ディストロニック・システム (ART)
 		002
67 A 001 995 87 77
ライン・ホルダ
ラジエタ・コンソールに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970724ディストロニック・システム (ART)
 		001
70 A 203 505 28 30
デフレクタ
フロント・モジュールに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970724ディストロニック・システム (ART)
 		001
75 A 203 505 34 30
エア・ガイド・フィン
フロント・モジュールに

[017]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[018]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[019]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[020]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		001
75 A 203 505 09 30
デフレクタ
フロント・モジュールに

これに変更 A 203 505 27 30

[021]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[031]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2003 除外したﾓﾃﾞﾙｲﾔｰ: 805
[032]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
75 A 203 505 27 30
エア・ガイド・フィン
フロント・モジュールに

[021]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[031]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2003 除外したﾓﾃﾞﾙｲﾔｰ: 805
[032]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
78 N 910112 006001
ヘキサゴン・ナット
サポート
M6 		001
80 A 123 990 00 92
スプレッド・リベット
ストラット前部中央に 		002
80 A 201 990 02 92
スプレッド・リベット
デフレクタ
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		002
85 A 202 988 02 35
キャップ
ストラット前部中央に

これに変更 A 203 988 00 35 		003
85 A 203 988 00 35
キャップ
ストラット前部中央に

これに変更 A 203 988 01 35 		003
85 A 203 988 01 35
キャップ
ストラット前部中央に 		003
100 A 203 500 02 93
ブロワ
600 W

[021]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[022]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[023]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
100 A 203 500 02 93
ブロワ
600 W

[021]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[022]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[023]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[035]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19960329トレーラ・カップリング
 		001
100 A 203 500 16 93
ブロワ/ブラケット
600 W

[037]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[038]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[039]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
110 A 005 997 62 90
結束バンド
ケーブル・ハーネス固定用ツール
3.3 X 260 MM 		002
130 A 203 504 00 12
ラバー・ブッシュ
ラジエタ下部 		002
140 A 203 501 13 20
ホルダー
デフレクタ

[040]から ｼｬｼ: A 555897 => から 日付: 30/06/2003
[041]から ｼｬｼ: F 441548 => から 日付: 14/10/2003
[042]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581+805
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19960329エアコン
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
19980810変更年 2004 年 1 月
 		002
145 A 001 984 55 29
6角丸頭ボルト
ブラケット固定用ツール
M4X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581+805
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19960329エアコン
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
19980810変更年 2004 年 1 月
 		002
150 A 203 550 00 38
ホース・クランプ

これに変更 A 203 550 02 38 		001
150 A 203 550 02 38
キャリア
ウォータ・ポンプ

ﾌｯﾄﾉｰﾄ解説
[412]
今後入荷予定なし。セパレート・パーツを注文のこと
 		001
160 A 203 500 00 31
ホルダー
ウォータ・ポンプ 		001
170 A 220 997 28 81
グロメット 001
180 A 220 504 07 40
ホルダー 001
190 A 000 550 48 83
ウォータポンプ

これに変更 A 000 500 03 86

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
190 A 000 500 03 86
クーラント・ポンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
200 A 117 078 05 81
ホース 001
210 N 000000 003765
6角丸頭ボルト
M6X20 		001
220 N 910112 006003
ヘキサゴン・ナット
M6 		003
230 A 203 500 00 27
キャリア 001
240 A 202 988 00 11
バッファ 003
250 N 910112 006003
ヘキサゴン・ナット
M6 		006
260 A 203 501 24 82
ホース 001
270 A 203 995 05 05
タイプ・クリップ
27-30 MM 		001
280 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		001
290 A 170 506 00 41
クランプ 001
350 N 910143 006000
6角丸頭ボルト
M6X12 		002
