一覧

C クラス・セダン
203.065 => C 32 AMG KOMPRESSOR
M: 112961
GA: 722641

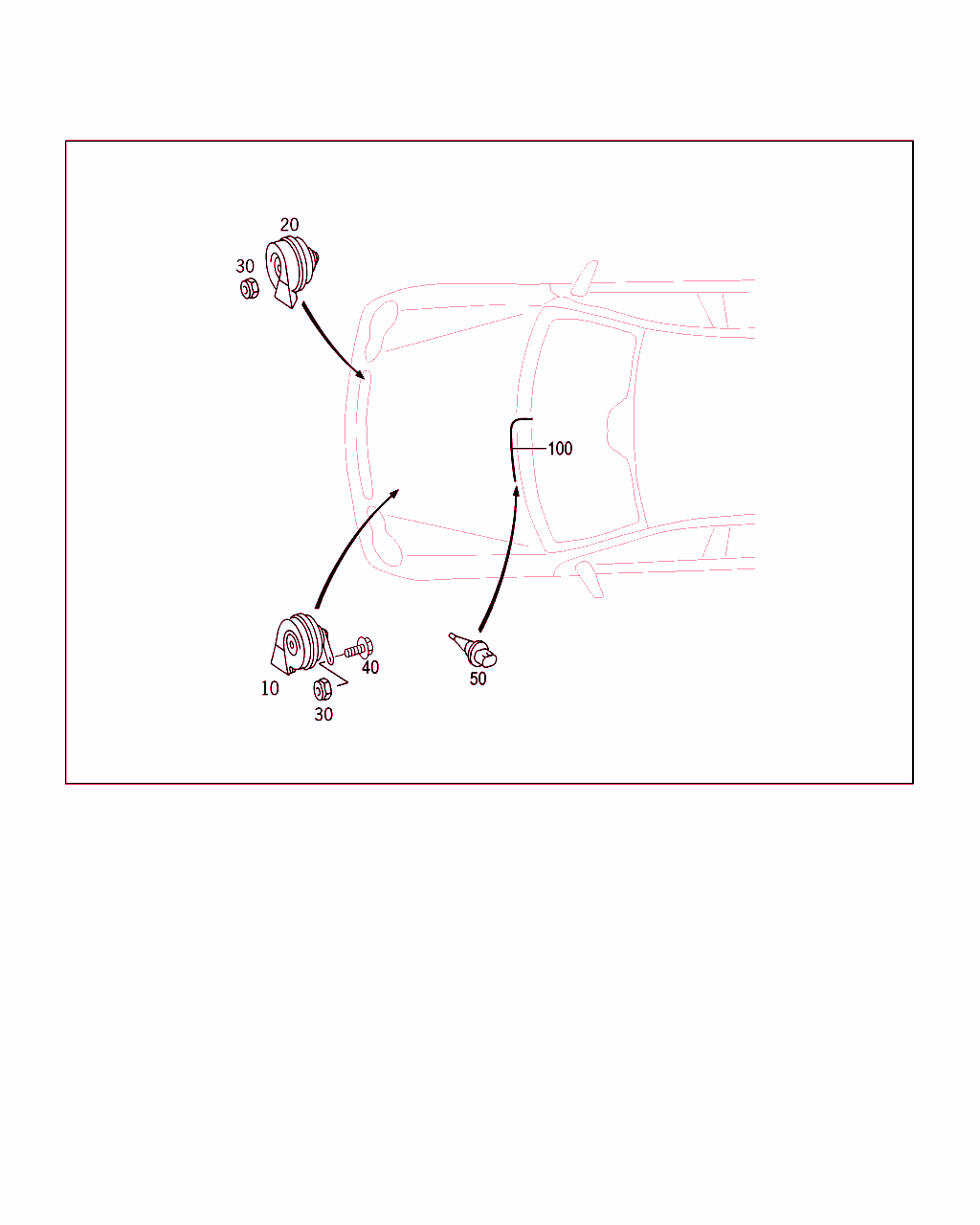

Schema

B54106000012.070123

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 004 542 74 20
ホーン
左

これに変更 A 461 542 00 20

[024]まで ｼｬｼ: E 019050 => まで 日付: 31/10/2003
[178]まで ｼｬｼ: A 617997 => まで 日付: 08/12/2003
[179]まで ｼｬｼ: F 510163 => まで 日付: 02/11/2003
[180]まで ｼｬｼ: R 137577 => まで 日付: 23/01/2004
 		001
10 A 461 542 00 20
ホーン
左

[024]まで ｼｬｼ: E 019050 => まで 日付: 31/10/2003
[178]まで ｼｬｼ: A 617997 => まで 日付: 08/12/2003
[179]まで ｼｬｼ: F 510163 => まで 日付: 02/11/2003
[180]まで ｼｬｼ: R 137577 => まで 日付: 23/01/2004
 		001
10 A 203 542 02 20
ホーン/ブラケット
左
420HZ

これに変更 A 005 542 65 20

[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 203 542 02 20
ホーン/ブラケット
左
420HZ

これに変更 A 005 542 65 20

[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 005 542 65 20
ホーン/ブラケット
左
420 HZ

これに変更 A 006 542 90 20

[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
10 A 006 542 90 20
ホーン/ブラケット
左
420 HZ

[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
20 A 004 542 81 20
ホーン
センタ・ラジエタ・コンソール
500 HZ

これに変更 A 203 542 01 20

[088]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
20 A 203 542 01 20
ホーン
センタ・ラジエタ・コンソール
510HZ

これに変更 A 005 542 66 20

[088]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
20 A 005 542 66 20
ホーン
センタ・ラジエタ・コンソール
510 HZ

これに変更 A 006 542 12 20

[088]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
20 A 006 542 12 20
ホーン
センタ・ラジエタ・コンソール
510 HZ

[088]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
30 N 910112 006001
ヘキサゴン・ナット
M6

[088]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[089]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[090]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[091]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
40 N 000000 004310
6角ボルト
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970724ディストロニック・システム (ART)
 		002
50 A 000 542 84 18
温度センサ
外気温センサ

これに変更 A 007 542 13 18 		001
50 A 007 542 13 18
温度センサ
外気温センサ 		001
100 A 203 540 17 33
電気ケーブル
外気温度計 		001
