一覧

C クラス、スポーツ・クーペ
203.742 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

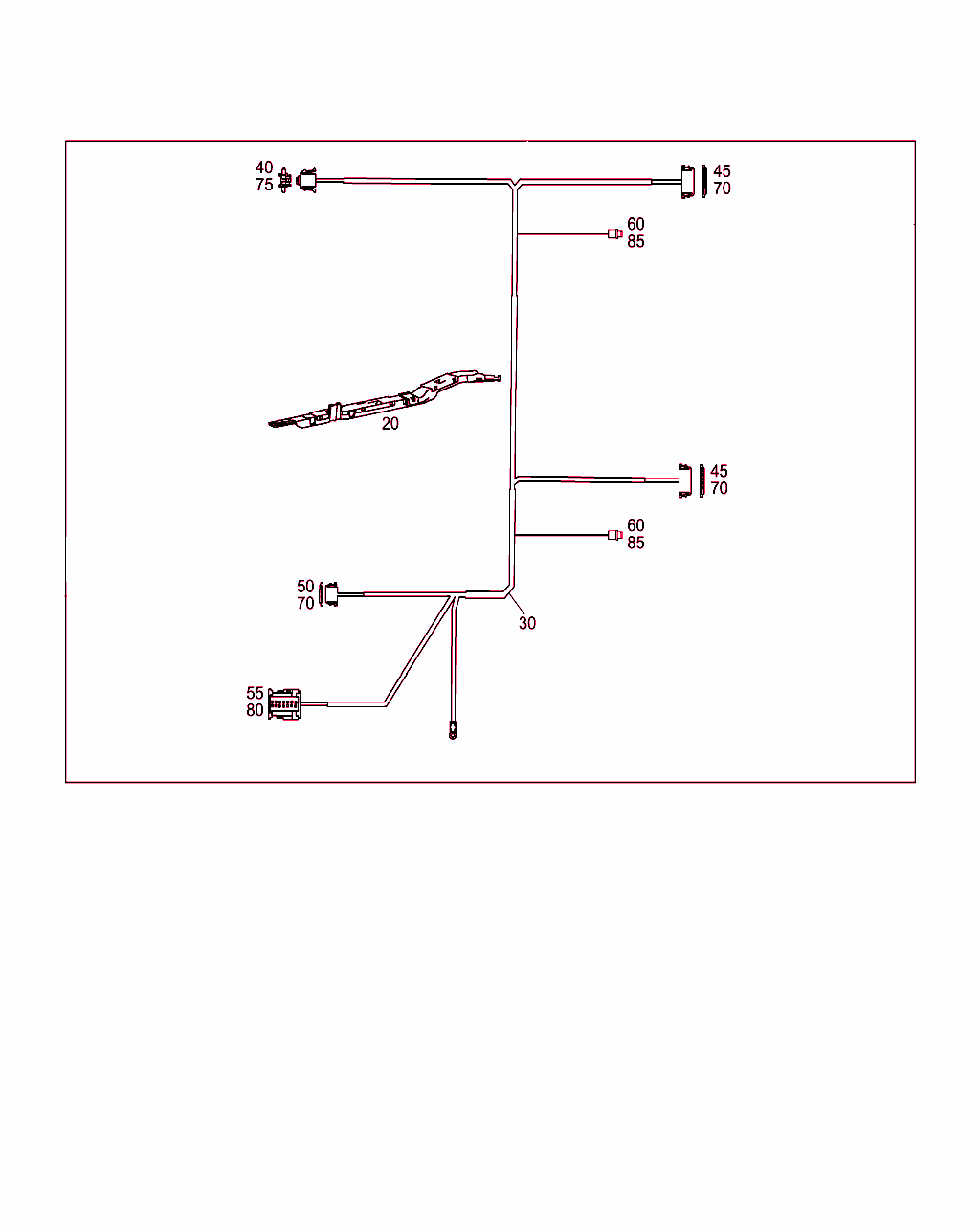

Schema

B54521000010.100421

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 203 546 03 80
ケーブル・レール
トランク・ルームの収納部

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -349-386-388-494-498-853-855
ｺｰﾄﾞ日付指定名称
[349]19980914取付け部品、エマージェンシ・コール・システム「E-CALL」用
[386]20020416ユニバーサル・インタフェース付携帯電話の追加取り付け用取り付け部品 (MTUS)
[388]20020416ユニバーサル・インタフェース付き携帯電話 (MTUS)
[494]19951002カリフォルニア仕様
19980302米国仕様
[498]19951002日本仕様
19980313日本仕様
[853]19990311ドーム設置式固定式自動車電話、NOKIA、D ネット
19990312ドーム設置式固定式自動車電話、NOKIA、D ネット
[855]19960619V140 M119 MIT NAG (43 FZG.)
19990311自動車電話、テレ・エイド / 「ドーム」NOKIA, D-NETZ
19990312自動車電話、テレ・エイド / 「ドーム」NOKIA, D-NETZ
 		001
20 A 203 546 03 80
ケーブル・レール
トランク・ルームの収納部

[010]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[156]まで ｼｬｼ: E 060485 => まで 日付: 03/11/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -359-386-387-390-391-392-393-394-395-498-813
ｺｰﾄﾞ日付指定名称
[359]20021111LOW COST TELEAID USA
[386]20020416ユニバーサル・インタフェース付携帯電話の追加取り付け用取り付け部品 (MTUS)
[387]20030312携帯電話取付け部品 (MTUS) (米国/カナダ仕様)
[390]19990329リンガトロニック、英語 (イギリス)
[391]19990329リンガトロニック、フランス語
[392]19990329リンガトロニック、スイス・ドイツ語
[393]19990329リンガトロニック、イタリア語
[394]19990329リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040415リンガトロニック、オランダ語
[498]19951002日本仕様
19980313日本仕様
[813]19970724リンガトロニック、ドイツ語 (音声認識システム)
 		001
20 A 203 546 03 80
ケーブル・レール
トランク・ルームの収納部

[028]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
30 A 203 440 35 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		001 L
30 A 203 440 48 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[010]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[019]から ｼｬｼ: A 449884 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[099]まで ｼｬｼ: E 060000 => まで 日付: 01/08/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[105]から ｼｬｼ: E 028195 => から 日付: 02/04/2007
 		001 L
30 A 203 440 10 32
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[028]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
30 A 203 540 75 06
ハーネス
ベース・ケーブル・ハーネス

これに変更 A 203 440 35 13

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001 L
30 A 203 440 35 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001 L
30 A 203 440 50 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[010]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[019]から ｼｬｼ: A 449884 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[099]まで ｼｬｼ: E 060000 => まで 日付: 01/08/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[105]から ｼｬｼ: E 028195 => から 日付: 02/04/2007

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001 L
30 A 203 440 49 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[010]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[019]から ｼｬｼ: A 449884 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[099]まで ｼｬｼ: E 060000 => まで 日付: 01/08/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[105]から ｼｬｼ: E 028195 => から 日付: 02/04/2007
 		001 R
30 A 203 540 89 07
ケーブル・ハーネス
ベース・ケーブル・ハーネス

これに変更 A 203 440 34 13

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		001 R
30 A 203 440 34 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
30 A 203 440 28 32
ケーブル・ハーネス
トランク・リッド左側

[028]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 R
30 A 203 540 89 07
ケーブル・ハーネス
ベース・ケーブル・ハーネス

これに変更 A 203 440 34 13

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19980313日本仕様
 		001
30 A 203 440 34 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[016]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19980313日本仕様
 		001
30 A 203 440 49 13
ケーブル・ハーネス
ベース・ケーブル・ハーネス

[010]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[019]から ｼｬｼ: A 449884 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[099]まで ｼｬｼ: E 060000 => まで 日付: 01/08/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[105]から ｼｬｼ: E 028195 => から 日付: 02/04/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+804
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19980313日本仕様
[804]19951002モデル・イヤー変更
19980810変更年 2003 年 1 月
 		001
40 A 210 545 83 28
コネクタ・ハウジング
スイッチ
2-PIN JPT 		001
45 A 037 545 35 28
クラッチ
左および右テール・ランプ
6-PIN MCP2.8;E3/E4

[022]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		002
45 A 211 545 03 28
プラグ
左および右テール・ランプ
7-PIN MCP2.8;E3/E4

[023]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[151]から ｼｬｼ: E 020000 => から 日付: 01/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		002
50 A 037 545 32 28
クラッチ
リヤ SAM コントロール・ユニット
4-PIN MCP 2.8 		001
55 A 208 545 08 40
コンタクトサポート
リヤ SAM コントロール・ユニット
14-PIN MQS 		001 L
55 A 208 545 07 30
ハウジング
リヤ SAM コントロール・ユニット
TO A 208 545 08 40 		001 L
60 A 000 540 09 66
ランプ・ソケット
左ポジション・ランプ
E6/3 		001
60 A 000 540 09 66
ランプ・ソケット
右ポジション・ランプ
E6/4 		001
70 A 015 545 04 26
コンタクト・ソケット
0.2-0.35 MM2 MCP2.8 		NB
70 A 013 545 78 26
CONTACT SOCKET
1.5-2.5 MM2 MCP2.8 		NB
75 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
80 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[115]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
80 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[115]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
85 A 000 545 80 80
シール・リング NB
