一覧

C クラス・セダン
203.040 => C 230 KOMPRESSOR
M: 271948
GM: 711656, 716605, 716628, 716631
GA: 722695

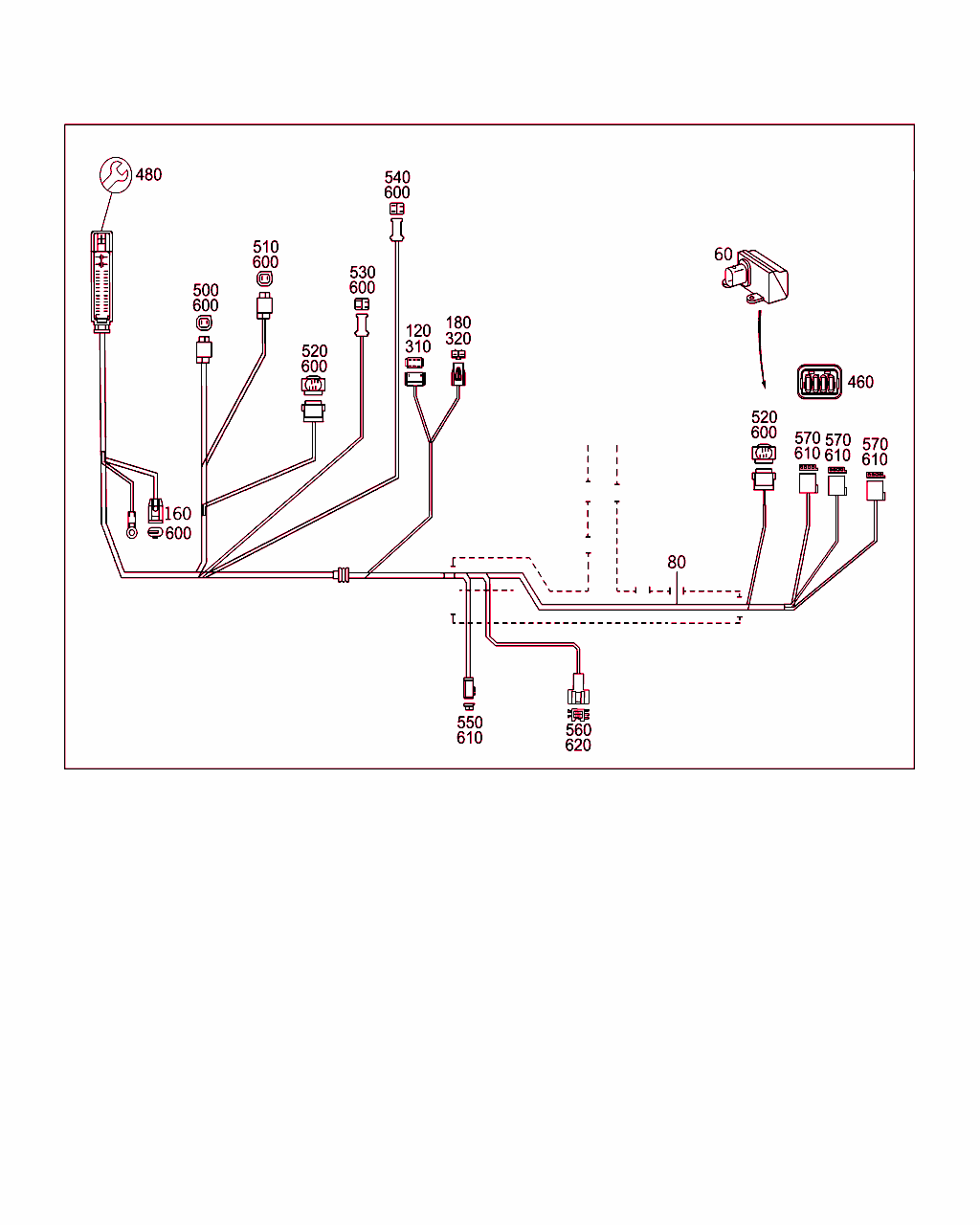

Schema

B54695000052.120627

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
60 A 209 542 00 18
センサ/ブラケット
横G/ヨー・レート

これに変更 A 004 542 04 18

[586]まで ｼｬｼ: A 970021 => まで 日付: 31/05/2007
[587]まで ｼｬｼ: F 954999 => まで 日付: 21/07/2007
[588]まで ｼｬｼ: R 260000 => まで 日付: 02/03/2007
 		001
60 A 004 542 04 18
センサ・クラスタ/ブラケット
横G/ヨー・レート

これに変更 A 003 542 98 18

[586]まで ｼｬｼ: A 970021 => まで 日付: 31/05/2007
[587]まで ｼｬｼ: F 954999 => まで 日付: 21/07/2007
[588]まで ｼｬｼ: R 260000 => まで 日付: 02/03/2007
 		001
60 A 003 542 98 18
センサ・クラスタ/ブラケット
横G/ヨー・レート

これに変更 A 004 542 92 18

[586]まで ｼｬｼ: A 970021 => まで 日付: 31/05/2007
[587]まで ｼｬｼ: F 954999 => まで 日付: 21/07/2007
[588]まで ｼｬｼ: R 260000 => まで 日付: 02/03/2007
 		001
60 A 004 542 92 18
センサ・クラスタ/ブラケット
横G/ヨー・レート

これに変更 A 006 542 69 18

[586]まで ｼｬｼ: A 970021 => まで 日付: 31/05/2007
[587]まで ｼｬｼ: F 954999 => まで 日付: 21/07/2007
[588]まで ｼｬｼ: R 260000 => まで 日付: 02/03/2007
 		001
60 A 006 542 69 18
センサ・クラスタ/ブラケット
横G/ヨー・レート

[586]まで ｼｬｼ: A 970021 => まで 日付: 31/05/2007
[587]まで ｼｬｼ: F 954999 => まで 日付: 21/07/2007
[588]まで ｼｬｼ: R 260000 => まで 日付: 02/03/2007
 		001
60 A 005 542 21 18
センサ・クラスタ
横G/ヨー・レート

[590]から ｼｬｼ: E 030000 => から 日付: 31/12/2006
[591]から ｼｬｼ: A 970022 => から 日付: 31/05/2007
[592]から ｼｬｼ: F 955000 => から 日付: 31/05/2007
[593]から ｼｬｼ: R 260001 => から 日付: 02/03/2007
 		001
80 A 203 540 10 32
電気ケーブル/ブラケット

[300]まで ｼｬｼ: F 633680 => まで 日付: 30/09/2004
 		001 L
80 A 203 540 71 35
電気ケーブル

[301]から ｼｬｼ: A 693866 => から 日付: 06/07/2004
[302]から ｼｬｼ: F 633681 => から 日付: 30/09/2004
 		001 L
80 A 203 540 15 32
電気ケーブル/ブラケット
エレクトロニック・スタビリティ・プログラム (ESP)

[178]まで ｼｬｼ: A 766963 => まで 日付: 22/12/2004
[300]まで ｼｬｼ: F 633680 => まで 日付: 30/09/2004
[594]まで ｼｬｼ: R 184195 => まで 日付: 28/01/2005
 		001 R
80 A 203 540 76 35
電気ケーブル
エレクトロニック・スタビリティ・プログラム (ESP)

[092]から ｼｬｼ: E 019385 => から 日付: 30/04/2004
[302]から ｼｬｼ: F 633681 => から 日付: 30/09/2004
[595]から ｼｬｼ: A 766964 => から 日付: 22/12/2004
[596]から ｼｬｼ: R 184196 => から 日付: 28/01/2005
 		001 R
80 A 203 540 20 32
電気ケーブル/ブラケット
パラメータ・ステアリング付き エレクトロニック・スタビリティ・プログラム

[300]まで ｼｬｼ: F 633680 => まで 日付: 30/09/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19980904パラメータ・ステアリング / バリオ・ステアリング
 		001 L
80 A 203 540 81 35
電気ケーブル
パラメータ・ステアリング付き エレクトロニック・スタビリティ・プログラム

[092]から ｼｬｼ: E 019385 => から 日付: 30/04/2004
[301]から ｼｬｼ: A 693866 => から 日付: 06/07/2004
[302]から ｼｬｼ: F 633681 => から 日付: 30/09/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19980904パラメータ・ステアリング / バリオ・ステアリング
 		001 L
80 A 203 540 21 32
電気ケーブル
ESP フレーム・フロア・システム、パラメータ・ステアリング

[275]から ｼｬｼ: F 299404 => から 日付: 31/05/2002
[276]から ｼｬｼ: R 073430 => から 日付: 31/07/2002
[300]まで ｼｬｼ: F 633680 => まで 日付: 30/09/2004
[594]まで ｼｬｼ: R 184195 => まで 日付: 28/01/2005

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19980904パラメータ・ステアリング / バリオ・ステアリング
 		001 R
80 A 203 540 82 35
電気ケーブル
ESP フレーム・フロア・システム、パラメータ・ステアリング

[302]から ｼｬｼ: F 633681 => から 日付: 30/09/2004
[596]から ｼｬｼ: R 184196 => から 日付: 28/01/2005

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19980904パラメータ・ステアリング / バリオ・ステアリング
 		001 R
120 A 037 545 39 28
プラグ
フロント SAM/SRB (黒) コントロール・ユニット
10-PIN SLK 2.8;N10/1 		001
160 A 210 540 20 81
ハウジング
パラメータ・ステアリング
2-PIN MQS;X18/33

[006]から ｼｬｼ: E 005179 => から 日付: 31/07/2001
[602]から ｼｬｼ: A 216387 => から 日付: 06/08/2001
[603]から ｼｬｼ: F 161300 => から 日付: 01/08/2001 除外したﾓﾃﾞﾙｲﾔｰ: MF 161338F 161436F 161447
[604]から ｼｬｼ: R 034588 => から 日付: 03/10/2001
 		001
180 A 037 545 69 28
クラッチ
リヤ SAM/SRB コントロール・ユニット、黒
2-PIN LSK8;N10/1 		001
310 A 013 545 15 26
CONTACT SOCKET
0.75-1.0 MM2 SLK2.8 		NB
320 A 000 540 57 05
ハーネス
4.0 MM2 LSK8 AG

ﾌｯﾄﾉｰﾄ解説
[242]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
460 A 039 545 30 28
ハウジング
リヤ・アクスル・ディストリビュータ
4X4-PIN;X62/8 		001
480 A 203 540 56 33
RS 電気ケーブル
リペア・キット、ピン3、5、7

[605]まで ｼｬｼ: E 014442 => まで 日付: 01/02/2003
[606]まで ｼｬｼ: A 511544 => まで 日付: 01/02/2003
[607]まで ｼｬｼ: F 411687 => まで 日付: 01/02/2003
[608]まで ｼｬｼ: R 101153 => まで 日付: 01/02/2003
 		001
480 A 203 540 47 33
電気ケーブル
リペア・キット、ピン18、19、20

[605]まで ｼｬｼ: E 014442 => まで 日付: 01/02/2003
[606]まで ｼｬｼ: A 511544 => まで 日付: 01/02/2003
[607]まで ｼｬｼ: F 411687 => まで 日付: 01/02/2003
[608]まで ｼｬｼ: R 101153 => まで 日付: 01/02/2003
 		001
500 A 220 540 06 81
ハウジング
無色のプレッシャ・センサ
3-PIN MQS 		001
510 A 210 540 21 81
クラッチ
BAS ダイヤフラム・ストローク・センサ
3-PIN MQS;A7/7 B1 		001
520 A 220 540 00 81
クラッチ
ソレノイド・バルブ・トリガ・スイッチ
6-PIN MQS;A7/7 		001
520 A 220 540 00 81
クラッチ
横 G センサ / ヨー・レート・センサ
6-PIN MQS;B24/15

[006]から ｼｬｼ: E 005179 => から 日付: 31/07/2001
[602]から ｼｬｼ: A 216387 => から 日付: 06/08/2001
[603]から ｼｬｼ: F 161300 => から 日付: 01/08/2001 除外したﾓﾃﾞﾙｲﾔｰ: MF 161338F 161436F 161447
[604]から ｼｬｼ: R 034588 => から 日付: 03/10/2001
 		001
530 A 031 545 06 28
コネクタ・ハウジング
コネクタ (左フロント・アクスル・ディストリビュータ)
4-PIN MQS;X62/6 		001
530 A 001 545 69 40
コネクタ・ハウジング
4-PIN MQS;TO A 031 545 06 28 		001
540 A 038 545 21 28
ハウジング
コネクタ (右フロント・アクスル・ディストリビュータ)
4-PIN MQS;X62/6 		001
540 A 001 545 69 40
コネクタ・ハウジング
4-PIN MQS;TO A 038 545 21 28 		001
550 A 037 545 59 28
プラグ
CAN バス C、左
2-PIN MQS;X63/4 		001
560 A 037 545 06 28
プラグ
トラクション・システム・コネクタ
4-PIN SLK2.8;X26/22 		001
570 A 002 545 65 40
コンタクトサポート
リヤ・アクスル・ディストリビュータ・コネクタ、バイオレット
4-PIN MQS;X62/8 		001
570 A 002 545 64 40
コンタクトサポート
リヤ・アクスル・ディストリビュータ・コネクタ、ブルー
4-PIN MQS;X62/8 		001
570 A 002 545 62 40
コンタクトサポート
リヤ・アクスル・ディストリビュータ・コネクタ、ブラック
4-PIN MQS;X62/8 		001
600 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[242]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
600 A 000 545 87 80
ダミー・プラグ
4.1MM 		NB
610 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[242]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
620 A 035 545 73 28
フラット・プラグ
0.5-1.0 MM2 SLK2.8 		NB
