一覧

C クラス・セダン
203.040 => C 230 KOMPRESSOR
M: 271948
GM: 711656, 716605, 716628, 716631
GA: 722695

Schema

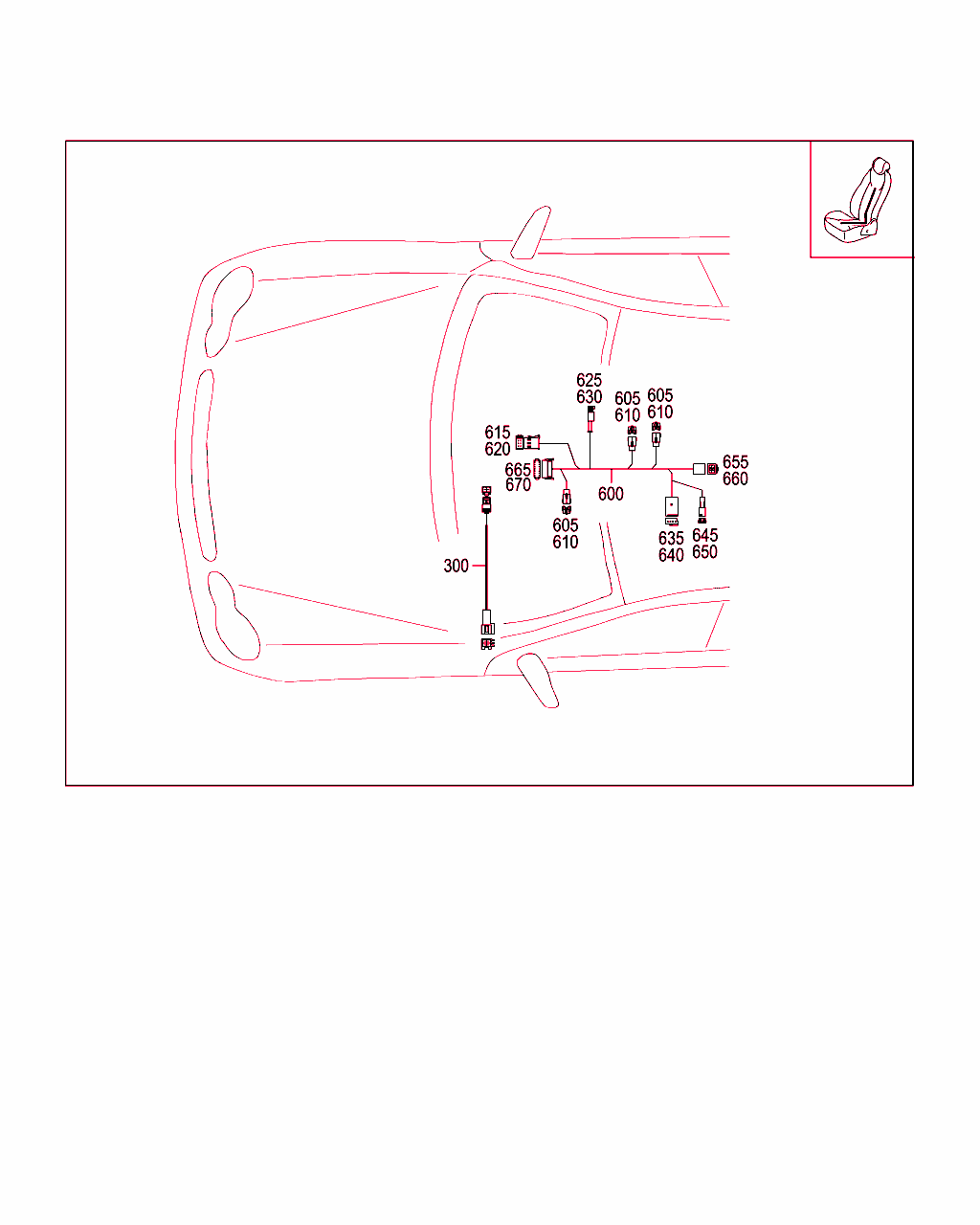

B82464000007.080630

[image]

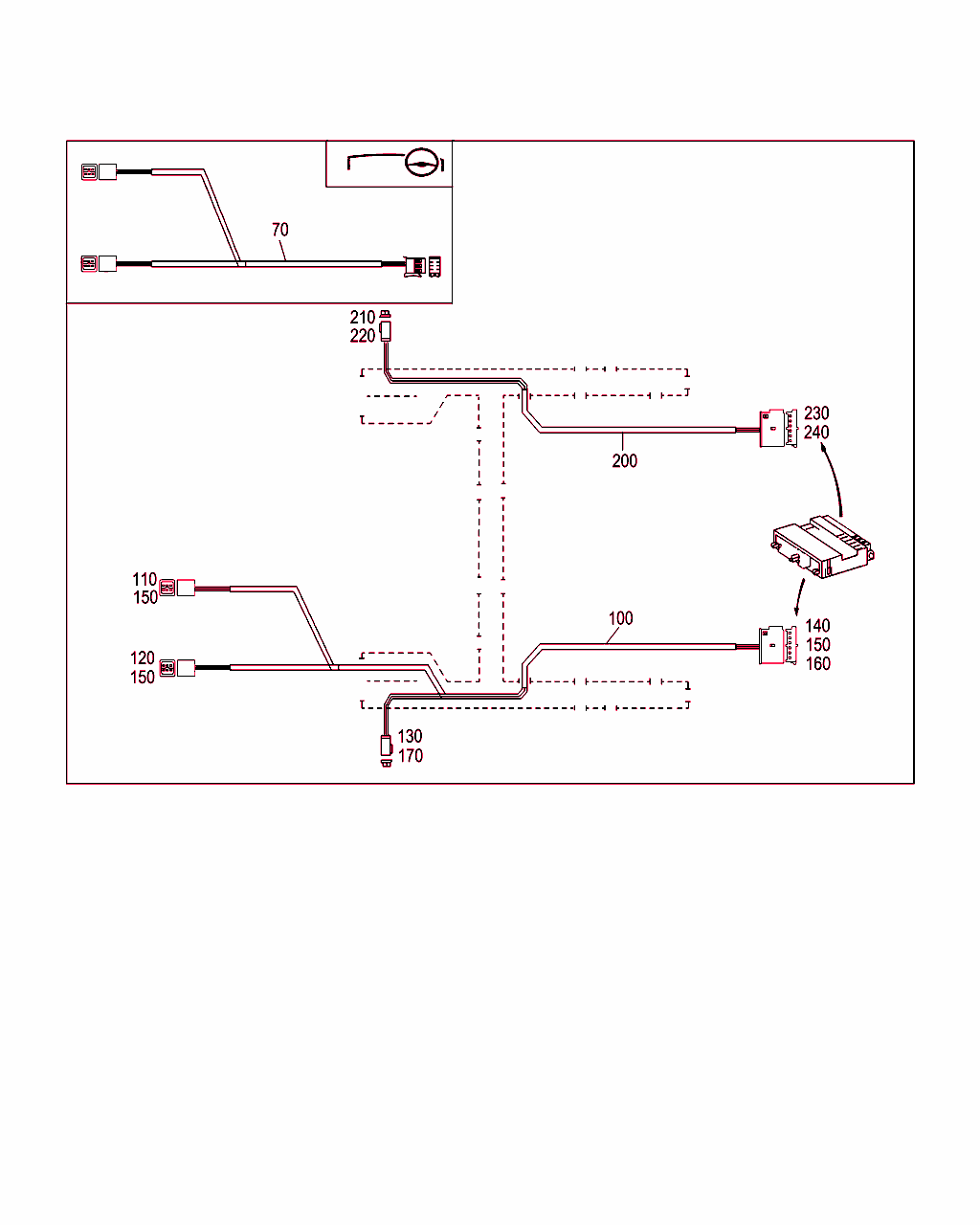

B82464000010.080701

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
70 A 203 540 46 07
ケーブル・ハーネス
運転席ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
100 A 203 540 29 05
ケーブル・ハーネス/ブラケット
運転席パワー・シート（メモリ付き）

ﾌｯﾄﾉｰﾄ解説
[199]
ID ナンバ A535916 以降では、部品番号 ES1 98 を注文してください
[200]
ID ナンバ F433731 以降では、部品番号 ES1 98 を注文してください
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 L
100 A 203 440 95 05
ケーブル・ハーネス
運転席パワー・シート（メモリ付き）

[006]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[007]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[008]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 L
100 A 203 540 45 07
ケーブル・ハーネス
運転席パワー・シート（メモリ付き）

[004]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[005]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[056]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
100 A 203 440 96 05
ケーブル・ハーネス
運転席パワー・シート（メモリ付き）

[006]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[008]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[009]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
110 A 220 545 39 28
ハウジング
ステアリング・コラム調整モータ
4-PIN SLK2.8 		001
120 A 220 545 40 28
ハウジング
ステアリング・コラム調整モータ
4-PIN SLK2.8 		001
130 A 030 545 28 28
プラグ
「CAN データ・バス」ディストリビュータ
2-PIN MQS 		001
140 A 220 545 37 28
ハウジング
シート調整コントロール・ユニット
14-PIN SLK2.8 		001
150 A 013 545 16 26
CONTACT SOCKET
1.5-2.5 MM2 SLK2.8 		NB
160 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
170 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[201]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
200 A 203 540 08 07
ケーブル・ハーネス/ブラケット
メモリ付 右電動シート

ﾌｯﾄﾉｰﾄ解説
[199]
ID ナンバ A535916 以降では、部品番号 ES1 98 を注文してください
[200]
ID ナンバ F433731 以降では、部品番号 ES1 98 を注文してください
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
19960329右運転席パワー・シート (メモリ付き)
 		001 L
200 A 203 440 97 05
ケーブル・ハーネス
メモリ付 右電動シート

[006]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[008]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[022]から ｼｬｼ: A 666025 => から 日付: 30/04/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
19960329右運転席パワー・シート (メモリ付き)
 		001 L
200 A 203 540 81 09
ケーブル・ハーネス
メモリ付 左電動シート

[004]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[005]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[056]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
19960329左運転席パワー・シート (メモリ付き)
 		001 R
200 A 203 440 97 05
ケーブル・ハーネス
メモリ付 左電動シート

[006]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[008]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[009]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
19960329左運転席パワー・シート (メモリ付き)
 		001 R
210 A 030 545 28 28
プラグ
「CAN データ・バス」ディストリビュータ
2-PIN MQS 		001
220 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[201]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
230 A 220 545 37 28
ハウジング
シート調整コントロール・ユニット
14-PIN SLK2.8 		001
240 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
300 A 203 540 61 33
電気ケーブル
セミ・パワー・シート、左 		001
300 A 203 540 61 33
電気ケーブル
セミ・パワー・シート、右 		001
600 A 203 540 76 33
電気ケーブル/ブラケット
シート・ケーブル・ハーネス

[103]まで ｼｬｼ: F 743166 => まで 日付: 29/07/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 L
600 A 203 540 76 33
電気ケーブル/ブラケット
フォールディング・デバイス

[104]まで ｼｬｼ: R 208366 => まで 日付: 29/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
600 A 203 540 76 33
電気ケーブル/ブラケット
シート・ケーブル・ハーネス

[104]まで ｼｬｼ: R 208366 => まで 日付: 29/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
19960329左運転席パワー・シート (メモリ付き)
 		001 R
600 A 203 540 76 33
電気ケーブル/ブラケット
フォールディング・デバイス

[103]まで ｼｬｼ: F 743166 => まで 日付: 29/07/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
19960329右運転席パワー・シート (メモリ付き)
 		001 L
600 A 203 440 63 07
ケーブル・ハーネス
右バックレスト

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
600 A 203 440 40 07
ケーブル・ハーネス
クラッシュ・アクティブ・ヘッドレスト、左フロント・シート

[110]から ｼｬｼ: A 749324 => から 日付: 22/11/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[111]から ｼｬｼ: F 678774 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[112]から ｼｬｼ: R 186360 => から 日付: 13/04/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
600 A 203 440 63 07
ケーブル・ハーネス
右バックレスト

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
19960329右運転席パワー・シート (メモリ付き)
 		001 L
600 A 203 440 63 07
ケーブル・ハーネス
左バックレスト

[110]から ｼｬｼ: A 749324 => から 日付: 22/11/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[111]から ｼｬｼ: F 678774 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971103メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 L
600 A 203 440 40 07
ケーブル・ハーネス
クラッシュ・アクティブ・ヘッドレスト、右フロント・シート

[110]から ｼｬｼ: A 749324 => から 日付: 22/11/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[111]から ｼｬｼ: F 678774 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[112]から ｼｬｼ: R 186360 => から 日付: 13/04/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
600 A 203 440 63 07
ケーブル・ハーネス
左バックレスト

[110]から ｼｬｼ: A 749324 => から 日付: 22/11/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[111]から ｼｬｼ: F 678774 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[112]から ｼｬｼ: R 186360 => から 日付: 13/04/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
19960329左運転席パワー・シート (メモリ付き)
 		001 R
605 A 220 545 96 28
プラグ
前後調整
4-PIN JPT, MT3;M27/1; M28/1 		002
605 A 220 545 96 28
プラグ
リヤ・シート高さ調整機構
4-PIN JPT, MT3 		002
605 A 220 545 96 28
プラグ
フロント・シート高さ調整機構
4-PIN JPT, MT3;N27/3; N28/3 		002
610 A 000 826 01 74
コンタクト・スプリング
0.5-1.0 MM2; MT3 		NB
610 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
615 A 220 545 52 28
ハウジング
シート調整コントロール・ユニット
6-PIN SLK2.8;N32/1; N32/2 		002
620 A 013 545 15 26
CONTACT SOCKET
0.75-1.0 MM2 SLK2.8 		NB
620 A 013 545 16 26
CONTACT SOCKET
1.5-2.5 MM2 SLK2.8 		NB
625 A 221 545 02 28
プラグ
左および右シート・コンタクト・ストリップ
2-PIN MQS;X55/3; X55/4 		002
630 A 041 545 28 28
プラグ
0.5-0.75 MM2 MQS 		NB
635 A 028 545 84 28
ハウジング
電動調整ヘッドレスト
4-PIN MQS;M27/4; M28/4 		002
640 A 016 545 41 26
CONTACT SOCKET
0.25-0.5 MM2 MQS 		NB
645 A 038 545 56 28
プラグ
クラッシュ・アクティブ・ヘッドレスト
2-PIN MQS;Y24/12; Y24/13 		002
650 A 041 545 28 28
プラグ
0.5-0.75 MM2 MQS 		NB
655 A 037 545 09 28
プラグ
電動バックレスト調整
4-PIN SLK2.8;M27/5; M28/5 		002
660 A 013 545 16 26
CONTACT SOCKET
1.5-2.5 MM2 SLK2.8 		NB
665 A 220 545 99 28
ハウジング
シート調整コントロール・ユニット
14-PIN SLK2.8;N32/1; N32/2 		002
670 A 013 545 15 26
CONTACT SOCKET
0.75-1.0 MM2 SLK2.8 		NB
670 A 013 545 16 26
CONTACT SOCKET
1.5-2.5 MM2 SLK2.8 		NB
