C クラス・セダン
203.042 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

Schema

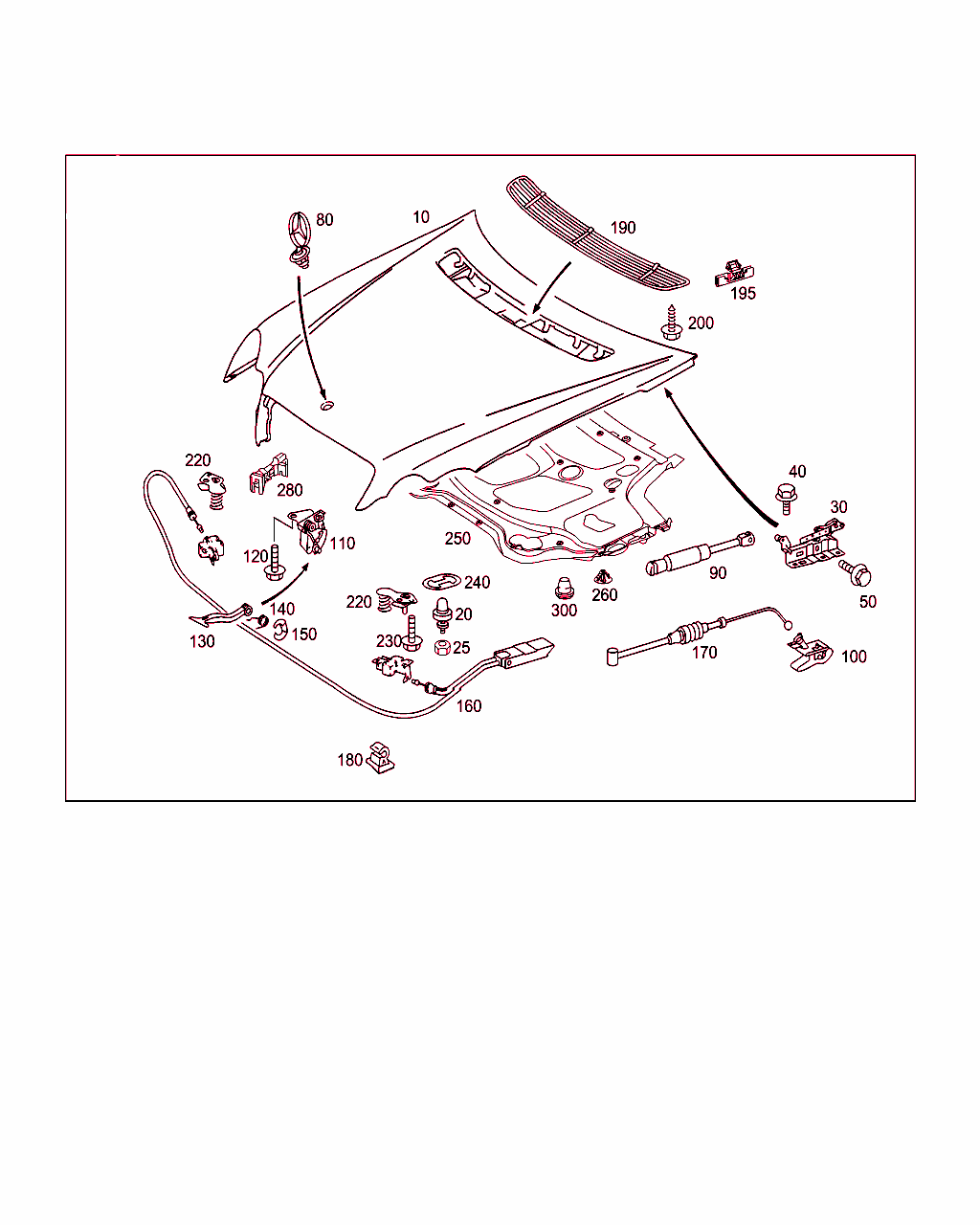

B88120000144.090526

[image]

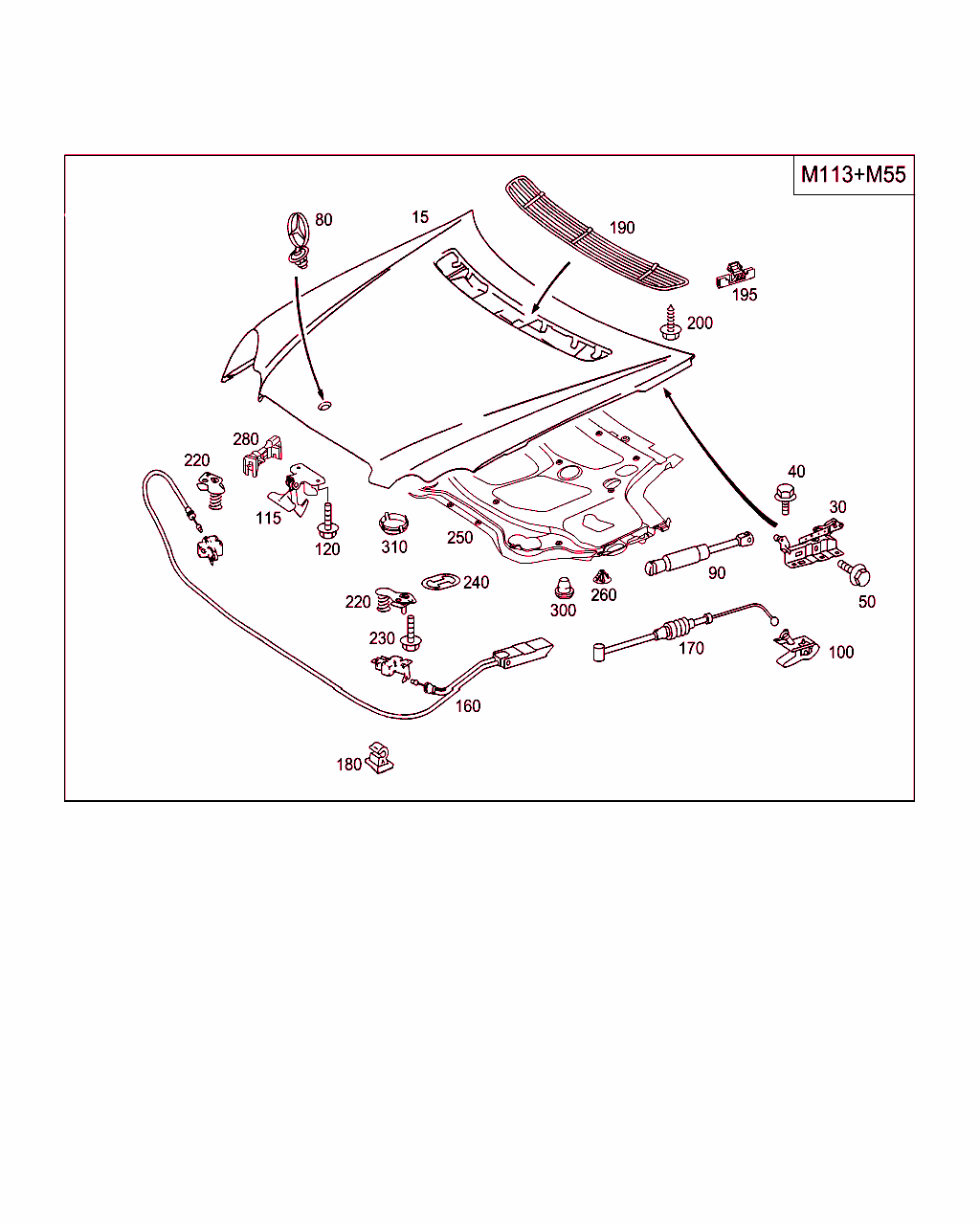

B88120000181.090526

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 880 01 57
エンジン・フード 001
20 A 203 988 00 11
バッファ
補強材に取り付けるエンジン・フード・サポート 		002
25 N 910112 006001
ヘキサゴン・ナット
ストップ・バッファ
M6 		002
30 A 203 880 03 28
ヒンジ
左 		001
30 A 203 880 04 28
ヒンジ
右 		001
40 A 140 990 10 17
フランジ付き6角ボルト
サイド・メンバに取り付けるヒンジ
M6X20 		006
50 A 002 984 39 29
ボルト
エンジン・フードに取り付けるヒンジ
M6X11

[045]まで ｼｬｼ: E 024881 => まで 日付: 03/07/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[046]まで ｼｬｼ: A 924857 => まで 日付: 03/07/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[047]まで ｼｬｼ: F 839254 => まで 日付: 31/07/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[048]まで ｼｬｼ: R 243352 => まで 日付: 31/07/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		006
50 A 140 990 10 17
フランジ付き6角ボルト
エンジン・フードに取り付けるヒンジ
M6X20

[054]から ｼｬｼ: A 877798 => から 日付: 31/10/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[055]から ｼｬｼ: F 773935 => から 日付: 13/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		006
80 A 202 880 01 86
スター・エンブレム 001
90 A 203 880 00 29
スプリング
右

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
90 A 203 880 04 29
ガス・スプリング
左

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
100 A 124 880 03 20
グリップ
エンジン・フード・リリース・ケーブル 		001 L
100 A 124 880 03 20
グリップ
エンジン・フード・リリース・ケーブル 		001 R
110 A 203 880 01 64
セーフティ・フック
エンジン・フード

これに変更 A 203 880 02 64
• +001 A 203 887 01 79

[063]まで ｼｬｼ: A 438160 => まで 日付: 02/09/2002
[064]まで ｼｬｼ: F 335594 => まで 日付: 20/08/2002
[065]まで ｼｬｼ: R 084300 => まで 日付: 18/10/2002
 		001
110 A 203 880 02 64
セーフティ・フック/ブラケット
エンジン・フード

[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
120 N 910143 006000
6角丸頭ボルト
セーフティ・フックをエンジン・フードに
M6X12 		002
130 A 203 887 03 27
グリップ
エンジン・フード・リリース

これに変更 A 203 887 04 27
• +001 A 203 880 02 64
• +001 A 203 887 01 79

[004]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[005]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[006]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[007]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
130 A 203 887 04 27
グリップ/ブラケット
エンジン・フード・リリース

[005]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[006]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[007]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
130 A 203 887 05 27
グリップ
エンジン・フード・リリース

[015]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[016]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[017]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[032]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		001
130 A 203 887 01 27
グリップ
エンジン・フード・リリース

これに変更 A 203 887 04 27
• +001 A 203 880 02 64
• +001 A 203 887 01 79

[063]まで ｼｬｼ: A 438160 => まで 日付: 02/09/2002
[064]まで ｼｬｼ: F 335594 => まで 日付: 20/08/2002
[065]まで ｼｬｼ: R 084300 => まで 日付: 18/10/2002
[073]まで ｼｬｼ: E 012618 => まで 日付: 30/08/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954/955
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
130 A 203 887 04 27
グリップ/ブラケット
エンジン・フード・リリース

[005]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[006]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[007]まで ｼｬｼ: R 156265 => まで 日付: 30/06/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954/955
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
140 A 203 887 00 79
スプリング
グリップ / セーフティ・フック

これに変更 A 203 887 01 79

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[063]まで ｼｬｼ: A 438160 => まで 日付: 02/09/2002
[064]まで ｼｬｼ: F 335594 => まで 日付: 20/08/2002
[065]まで ｼｬｼ: R 084300 => まで 日付: 18/10/2002
[073]まで ｼｬｼ: E 012618 => まで 日付: 30/08/2002
 		001
140 A 203 887 01 79
スプリング
グリップ / セーフティ・フック

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
150 N 912001 008000
ヒューズ
グリップ / セーフティ・フック

これに変更 N 000000 004369

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
 		001
150 N 000000 004369
ヒューズ
グリップ / セーフティ・フック

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
 		001
160 A 203 880 04 59
リリース・ケーブル
フロント 		001
170 A 203 880 05 59
リリース・ケーブル
後部

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
180 A 000 995 01 48
クランプ・ピース
ラジエタ・アッパ・フレーム・クロス・メンバ上のエンジン・フード・リリース・ケーブル 		002
190 A 203 880 02 05
トリム・リング/ブラケット
エア・インレット・グリル

これに変更 A 203 880 19 05

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[935]1693トラベルティン・ベージュ、マイカ693U
2487アベンチュリン・オレンジ487U
3544カーネリアン・レッド544U
3567チタン・レッド567U
3586マグマ・レッド586U
3590フレイム・オパール590U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
6800ヘリオドール・グリーン800U-805
7755テナライト・グレー755U
8497キュープライト・ブラウン497U
9040ブラック040U
9112クローム・ブラック112U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U-805
9768ダイアモンド・ブラック768U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9960アラバスタ・ホワイト960U
9963インジウム・グレー (メタリック)963U079080
9999無色099U
9999無色550U/034U/008U/015U/020U/025U/026U/029U/030U/031U/032U/033U/036U/037U/038U/039U/041U/042U/043U/046
 		001
190 A 203 880 19 05
カバー
エア・インレット・グリル

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[936]1623ライト・アイボリー623U
1693トラベルティン・ベージュ、マイカ693U
2487アベンチュリン・オレンジ487U
3567チタン・レッド567U
3590フレイム・オパール590U
4994アメジスト・バイオレット994U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5357メタリック・イオライト・ブルー357U
5359タンザナイト・ブルー359U
5943メタリック・アイス・ブルー943U
6816アンドラダイト・グリーン (メタリック塗装)816U
7747パーライト・グレー747U
7755テナライト・グレー755U
8497キュープライト・ブラウン497U
9040ブラック040U
9112クローム・ブラック112U
9143アイス・スノー・ホワイト143U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9768ダイアモンド・ブラック768U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9960アラバスタ・ホワイト960U
9963インジウム・グレー (メタリック)963U
9999無色026U/029U/031U/032U/033U/034U/037U/038U/039U/041U/042U/043U/046U/300U/541U/544U/548U/550U/586U/753U/762U/800U/891U/904U/941U
 		001
195 A 001 991 16 70
クリップ
グリル固定用ツール 		011
200 N 000000 001527
鉄板ビス
エンジン・フードに取り付けるグリル
4.8X13 		003
220 A 203 880 04 60
シール・キャップ
上部

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[009]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[013]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		002
230 N 910143 006000
6角丸頭ボルト
エンジン・フード・ロック
M6X12 		004
240 A 220 889 09 95
スペーサ
内側 		002
250 A 203 682 12 26
ダンパ
エンジン・フードへ 		001
260 A 000 990 78 92
スプレッド・リベット
エンジン・フードに取り付けるダンパ

これに変更 A 001 988 03 25 		019
260 A 001 988 03 25
クリップ
エンジン・フードに取り付けるダンパ 		019
280 A 203 821 92 51
スイッチ
エンジン・フード・セーフティ・フック
S62 		001
300 A 000 998 00 50
クロージング・プラグ
塗料流出口
15MM 		002
