一覧

C クラス・セダン
203.052 => C 230
M: 272920
GM: 711656, 716638
GA: 722998

Schema

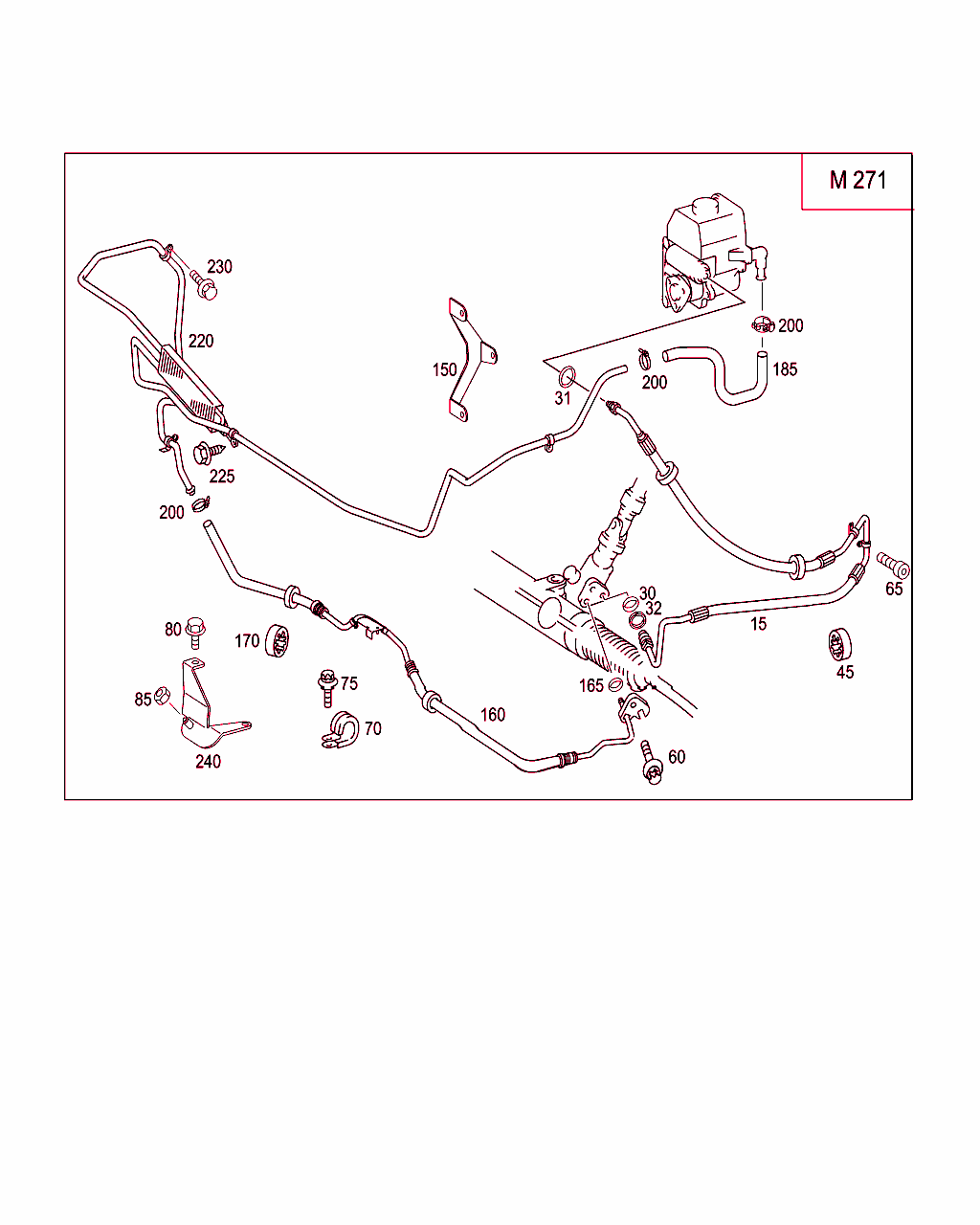

B46064000008.070824

[image]

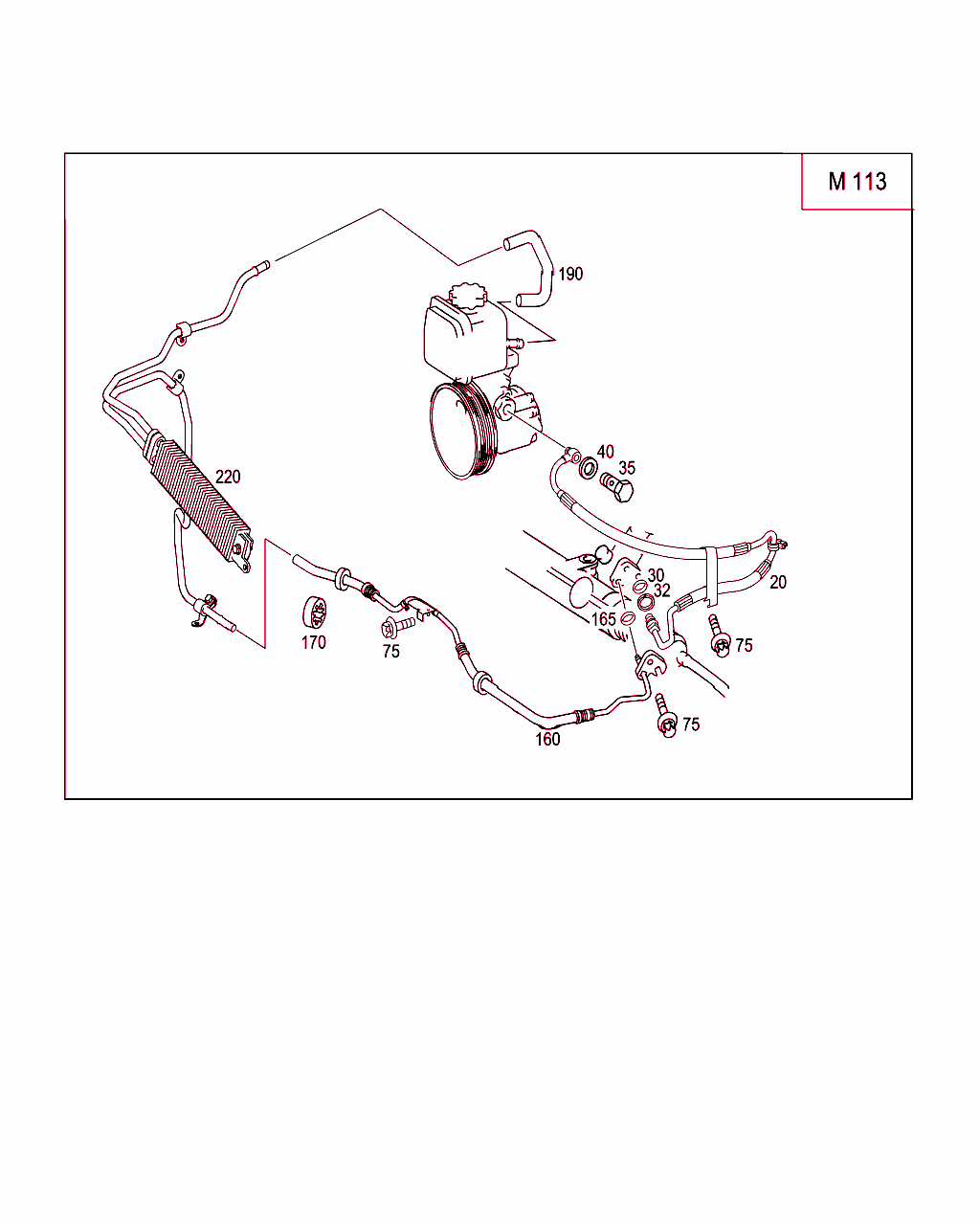

B46064000009.070824

[image]

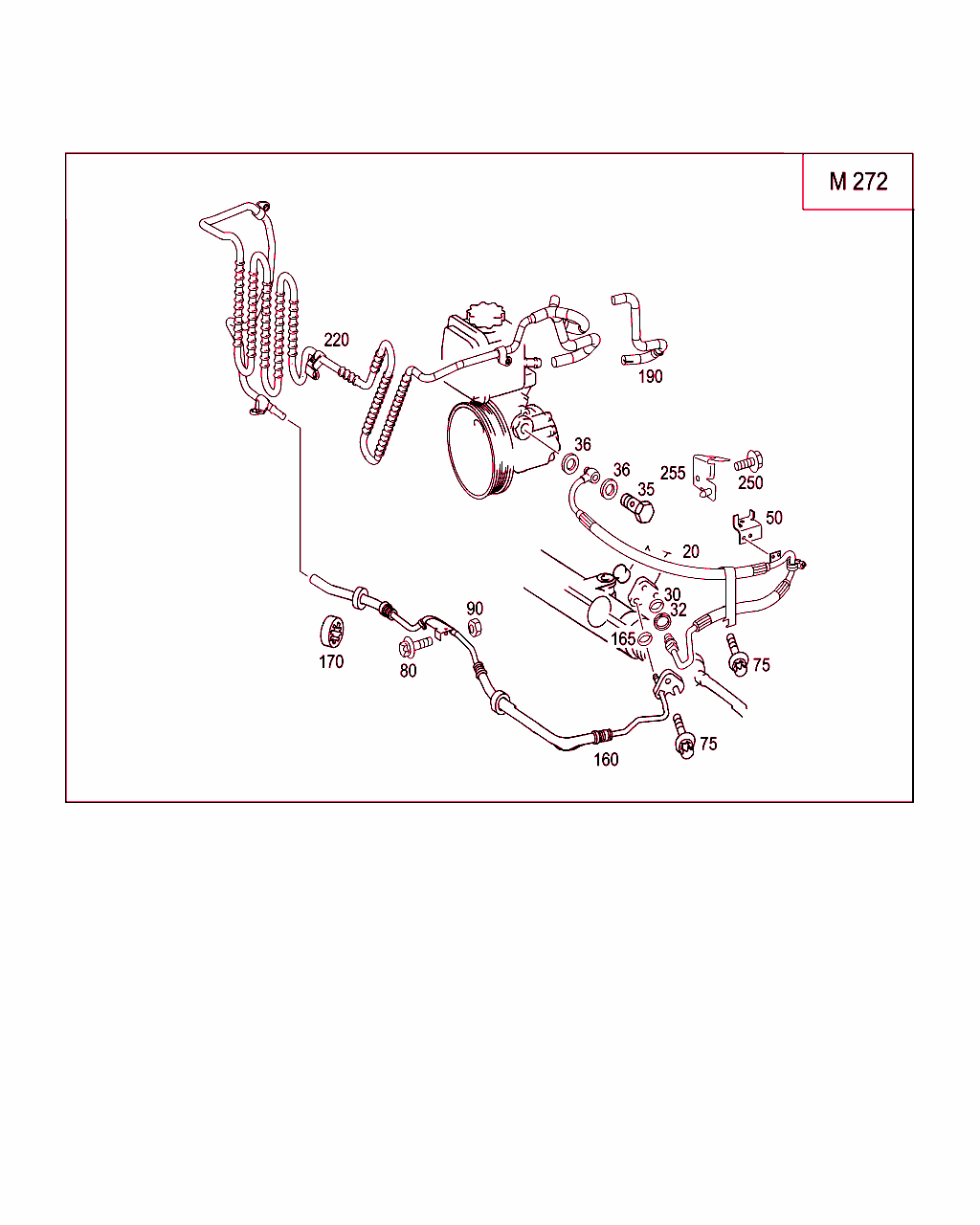

B46064000010.070927

[image]

B46064000012.090716

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 203 466 50 81
高圧ホース
(プレッシャ・ライン)、ポンプ / ステアリング

これに変更 A 203 460 47 24 		001 L
20 A 203 460 47 24
ライン
(プレッシャ・ライン)、ポンプ / ステアリング 		001 L
20 A 203 466 62 81
高圧ホース
(プレッシャ・ライン)、ポンプ / ステアリング

これに変更 A 203 460 48 24

[030]まで ｼｬｼ: F 740620 => まで 日付: 30/06/2005
[084]まで ｼｬｼ: R 207681 => まで 日付: 25/08/2005
 		001 R
20 A 203 460 48 24
高圧ホース
(プレッシャ・ライン)、ポンプ / ステアリング

これに変更 A 203 460 55 24
• +001 A 203 460 03 35
• +001 A 203 466 08 40
• +003 N 000000 006691
• +001 N 000000 001116

[030]まで ｼｬｼ: F 740620 => まで 日付: 30/06/2005
[084]まで ｼｬｼ: R 207681 => まで 日付: 25/08/2005

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001 R
20 A 203 460 55 24
ライン
(プレッシャ・ライン)、ポンプ / ステアリング

[085]から ｼｬｼ: E 019385 => から 日付: 30/04/2004
[086]から ｼｬｼ: F 763358 => から 日付: 03/10/2005
[087]から ｼｬｼ: R 207682 => から 日付: 25/08/2005
 		001 R
30 A 027 997 95 48
シールリング
高圧ホースに
7.65MM

[028]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005
[029]まで ｼｬｼ: A 832192 => まで 日付: 30/06/2005
[030]まで ｼｬｼ: F 740620 => まで 日付: 30/06/2005
[090]まで ｼｬｼ: R 237714 => まで 日付: 10/08/2005
 		001
30 A 015 997 22 45
Oリング
高圧ホースに
7.65MM

[019]から ｼｬｼ: E 019387 => から 日付: 30/06/2005
[032]から ｼｬｼ: A 832193 => から 日付: 30/06/2005
[033]から ｼｬｼ: F 740621 => から 日付: 30/06/2005
[091]から ｼｬｼ: R 237715 => から 日付: 10/08/2005
 		001
30 A 028 997 32 48
シールリング
ステアリングに取り付ける高圧ホース
7.65 X 1.63 MM 		001
32 A 005 997 76 40
シールリング
高圧ライン / ステアリング
11MM

[028]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005
[029]まで ｼｬｼ: A 832192 => まで 日付: 30/06/2005
[030]まで ｼｬｼ: F 740620 => まで 日付: 30/06/2005
[031]まで ｼｬｼ: R 207681 => まで 日付: 22/07/2005
 		001
32 A 000 992 16 80
サポート・リング
高圧ライン / ステアリング

[019]から ｼｬｼ: E 019387 => から 日付: 30/06/2005
[032]から ｼｬｼ: A 832193 => から 日付: 30/06/2005
[033]から ｼｬｼ: F 740621 => から 日付: 30/06/2005
[034]から ｼｬｼ: R 207682 => から 日付: 22/07/2005
 		001
35 A 001 990 12 63
中空ボルト
ポンプに取り付けるプレッシャ・ライン 		001
36 N 007603 016105
シールリング
ポンプに取り付けるプレッシャ・ライン
16X20-CU 		002
50 A 203 466 06 40
ホルダー
エンジン・オイル・パンに取り付ける高圧ライン 		001 L
50 A 203 460 03 35
ホルダー
エンジン・オイル・パンに取り付ける高圧ライン 		001 R
60 N 000000 003853
6角丸頭ボルト
ステアリングのホース
M8X16 		001
70 N 000000 001045
クランプ
ステアリング・ハウジングの高圧および低圧ホース
10/15 		001 L
75 N 000000 001114
6角丸頭ボルト
ステアリング・ハウジングの高圧および低圧ホース
M6X15 		001 L
75 N 000000 001114
6角丸頭ボルト
ステアリング・ハウジングの高圧および低圧ホース
M6X15

これに変更 N 000000 005956

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[010]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[035]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[036]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001 R
75 N 000000 005956
6角丸頭ボルト
ステアリング・ハウジングの高圧および低圧ホース
M6X15

[008]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[010]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[035]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[036]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001 R
75 A 002 984 09 29
ボルト
高圧ホース
M6X16

♦ 以下から選択できます A 001 984 43 29 		001 R
75 A 001 984 43 29
ボルト
高圧ホース
M6X14

♦ 以下から選択できます A 002 984 09 29 		001 R
80 N 000000 001114
6角丸頭ボルト
エンジン・オイル・パンに取り付ける高圧ライン
M6X15

これに変更 N 000000 005956

ﾌｯﾄﾉｰﾄ解説
[092]
次の車台番号以前の車両には古い部品番号のものを使用すること

[093]まで ｼｬｼ: A 963697 => まで 日付: 28/02/2007
[094]まで ｼｬｼ: F 949380 => まで 日付: 01/05/2007
[095]まで ｼｬｼ: R 259999 => まで 日付: 02/03/2007
 		001
80 N 000000 005956
6角丸頭ボルト
エンジン・オイル・パンに取り付ける高圧ライン
M6X15 		001
90 N 913023 006001
ナット
高圧ホース / オイル・パン・ブラケット
M6 		002 L
90 N 913023 006001
ナット
高圧ホース / オイル・パン・ブラケット
M6 		002
160 A 203 997 67 82
ホース
ステアリングからクーリング・パイプへ 		001 L
160 A 203 997 68 82
ホース
ステアリングからクーリング・パイプへ 		001 R
165 A 027 997 95 48
シールリング
ステアリングの低圧ライン 		001
170 A 116 466 12 82
ラバー・リング
低圧ホース 		002
170 A 123 328 89 81
ラバー・リング
プレッシャ・ライン 		001 R
190 A 203 997 26 52
ホース
クーリング・パイプからのリターン

[054]まで ｼｬｼ: A 940485 => まで 日付: 30/09/2006
[055]まで ｼｬｼ: F 875567 => まで 日付: 03/10/2006
[102]まで ｼｬｼ: R 254828 => まで 日付: 24/11/2006
 		001
190 A 203 466 72 81
ホース/ブラケット
クーリング・パイプからのリターン

[010]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[035]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[036]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
 		001
200 A 006 997 61 90
バインダ
クーリング・パイプまたはポンプの低圧ホース
15.5 MM

[064]から ｼｬｼ: E 018725 => から 日付: 30/06/2003
[065]から ｼｬｼ: A 541018 => から 日付: 15/05/2003
[066]から ｼｬｼ: F 444336 => から 日付: 01/06/2003
[067]から ｼｬｼ: R 122237 => から 日付: 25/08/2003
 		003
210 N 915003 008202
ボール・ブッシュ
/ 低圧ホース・パワー・ステアリング・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199701305 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20020109オートマチック・トランスミッション、7 速
 		001
215 N 915017 010200
ナット
クーリング・パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199701305 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20020109オートマチック・トランスミッション、7 速
 		001
220 A 203 460 27 24
クーリング・パイプ
ポンプからステアリングへ

これに変更 A 203 460 56 24
• +001 A 203 466 72 81

[028]まで ｼｬｼ: E 019386 => まで 日付: 30/06/2005
[054]まで ｼｬｼ: A 940485 => まで 日付: 30/09/2006
[055]まで ｼｬｼ: F 875567 => まで 日付: 03/10/2006
[104]まで ｼｬｼ: R 254828 => まで 日付: 30/11/2006
 		001
220 A 203 460 56 24
クーリング・パイプ
ポンプからステアリングへ

[019]から ｼｬｼ: E 019387 => から 日付: 30/06/2005
[057]から ｼｬｼ: A 940486 => から 日付: 30/09/2006
[058]から ｼｬｼ: F 875568 => から 日付: 03/10/2006
[103]から ｼｬｼ: R 254829 => から 日付: 30/11/2006
 		001
225 A 140 990 06 36
ボルト
クロス・メンバのクーリング・パイプ
M5X14 		003
250 N 000000 001114
6角丸頭ボルト
オイル・パンに取り付けるブラケット
M6X15

これに変更 N 000000 005956 		001 R
250 N 000000 005956
6角丸頭ボルト
オイル・パンに取り付けるブラケット
M6X15 		001 R
255 A 203 466 08 40
ホルダー
高圧ホース / エンジン・オイル・パン 		001 R
