C クラス、ステーション・ワゴン
203.242 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

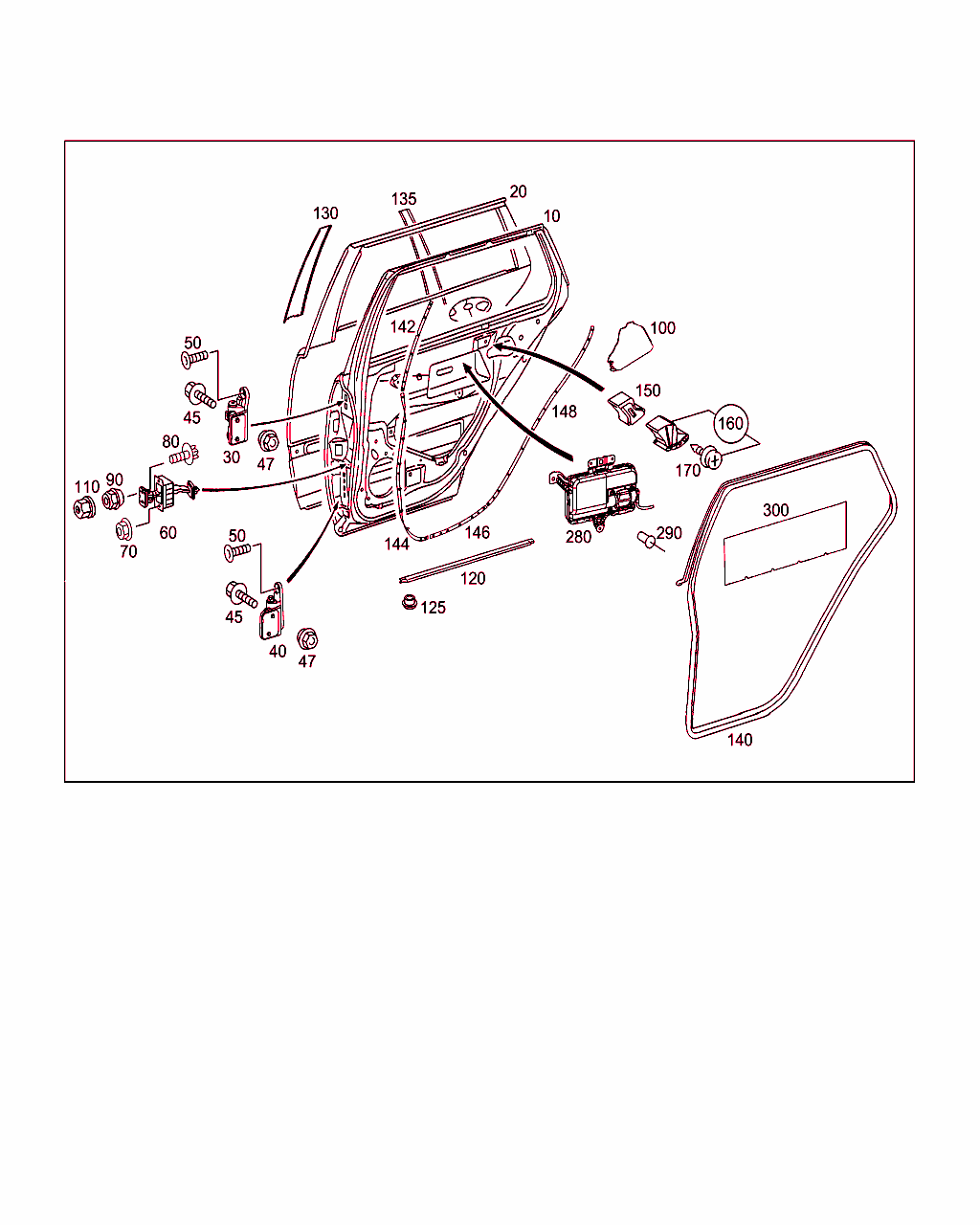

Schema

B73015000049.090716

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 730 11 05
ドア・ホワイト・ボディ
左

[002]から ｼｬｼ: F 100804 => から 日付: 19/04/2001
 		001
10 A 203 730 12 05
ドア・ホワイト・ボディ
右

[002]から ｼｬｼ: F 100804 => から 日付: 19/04/2001
 		001
20 A 203 730 03 09
パネル
左

ﾌｯﾄﾉｰﾄ解説
[417]
今後の入荷予定はありません。パッケージで注文してください。
 		001
20 A 203 730 04 09
リヤ・ドア・パネル
右 		001
30 A 203 730 01 37
ヒンジ
左上部

これに変更 A 203 730 05 37 		001
30 A 203 730 05 37
ヒンジ
左上部 		001
30 A 203 730 02 37
ヒンジ
右上部

これに変更 A 203 730 06 37 		001
30 A 203 730 06 37
ヒンジ
右上部 		001
40 A 203 730 03 37
ヒンジ
左下部

これに変更 A 203 730 07 37 		001
40 A 203 730 07 37
ヒンジ
左下部 		001
40 A 203 730 04 37
ヒンジ
右下部

これに変更 A 203 730 08 37 		001
40 A 203 730 08 37
ヒンジ
右下部 		001
45 A 011 990 51 01
フランジ付き6角ボルト
左 B ピラー
M8X25 		004
45 A 011 990 51 01
フランジ付き6角ボルト
右 B ピラー
M8X25 		004
47 A 001 990 57 50
ナット
左
M8 		002
47 A 001 990 57 50
ナット
右
M8 		002
50 A 140 984 04 29
ボルト
左ドアのヒンジ
M8X25 		004
50 A 140 984 04 29
ボルト
右ドアのヒンジ
M8X25 		004
60 A 203 730 01 16
ドア・キャッチ
左 		001
60 A 203 730 01 16
ドア・キャッチ
右 		001
70 N 910112 006001
ヘキサゴン・ナット
ドア・ホルダ / 左ドア
M6 		002
70 N 910112 006001
ヘキサゴン・ナット
ドア・ホルダ / 右ドア
M6 		002
80 N 000000 001475
6角丸頭ボルト
B ピラーに取り付けるドア・キャッチ
M6X12

[003]まで ｼｬｼ: F 410009 => まで 日付: 02/03/2003
 		004
80 N 000000 000944
6角丸頭ボルト
ドア・ホルダ / B ピラー
M6X20

[004]から ｼｬｼ: F 410010 => から 日付: 02/03/2003
 		004
90 A 001 990 57 50
ナット
ドア・ホルダ / B ピラー
M8 		004
100 A 203 732 01 21
カバー
左リヤ・ドア 		001
100 A 203 732 02 21
カバー
右リヤ・ドア 		001
110 A 000 987 79 45
シーリング・キャップ
ナット 		004
120 A 203 690 31 62
ストリップ
左および右下部

これに変更 A 203 690 74 82 		002
120 A 203 690 74 82
カバー・プレート
左および右下部 		002
125 A 000 997 33 20
キャップ
左
10 MM 		002
125 A 000 997 33 20
キャップ
右
10 MM 		002
130 A 203 690 09 87
カバー
ウインドウ・フレーム、左リヤ 		001
130 A 203 690 09 87
カバー
ウインドウ・フレーム、左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20040408クラシック/ 標準装備
 		001
130 A 203 690 11 87
トリム・キャップ
ウインドウ・フレーム、左リヤ

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
130 A 203 690 11 87
トリム・キャップ
ウインドウ・フレーム、左リヤ

これに変更 A 203 690 31 87

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[008]まで ｼｬｼ: F 621900 => まで 日付: 05/09/2004

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
130 A 203 690 31 87
トリム・キャップ
ウインドウ・フレーム、左リヤ

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
130 A 203 690 21 87
カバー
ウインドウ・フレーム、左リヤ

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
130 A 203 690 10 87
カバー
ウインドウ・フレーム、右リヤ 		001
130 A 203 690 12 87
トリム・キャップ
ウインドウ・フレーム、右リヤ

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
130 A 203 690 12 87
トリム・キャップ
ウインドウ・フレーム、右リヤ

これに変更 A 203 690 32 87

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[008]まで ｼｬｼ: F 621900 => まで 日付: 05/09/2004

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
130 A 203 690 32 87
トリム・キャップ
ウインドウ・フレーム、右リヤ

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
130 A 203 690 22 87
カバー
ウインドウ・フレーム、右リヤ

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
135 A 203 690 13 87
トリム・キャップ
左 		001
135 A 203 690 13 87
トリム・キャップ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20040408クラシック/ 標準装備
 		001
135 A 203 690 23 87
トリム・キャップ
左

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
135 A 203 690 15 87
トリム・キャップ
左

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
135 A 203 690 23 87
トリム・キャップ
左

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
135 A 203 690 14 87
トリム・キャップ
右 		001
135 A 203 690 24 87
トリム・キャップ
右

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
 		001
135 A 203 690 16 87
トリム・キャップ
右

[005]まで ｼｬｼ: F 299404 => まで 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
135 A 203 690 24 87
トリム・キャップ
右

[006]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
140 A 203 730 03 78
シーリング・フレーム
左 		001
140 A 203 730 04 78
シーリング・フレーム
右 		001
142 A 203 737 01 35
ホールディング・レール
/ 左上 B ピラーの付近 		001
142 A 203 737 02 35
ホールディング・レール
/ 右上 B ピラーの付近 		001
144 A 203 737 03 35
レール
/ 左下 B ピラーの付近 		001
144 A 203 737 04 35
レール
/ 右下 B ピラーの付近 		001
146 A 203 737 05 35
レール
/ 左エントランスの付近 		001
146 A 203 737 06 35
ホールディング・レール
/ 右エントランスの付近 		001
148 A 203 737 11 35
レール
/ 左ホイール・ハウスの付近 		001
148 A 203 737 12 35
レール
/ 右ホイール・ハウスの付近 		001
150 A 203 732 01 90
インシュレータ
左 		001
150 A 203 732 02 90
インシュレータ
右 		001
160 A 203 730 01 98
ラバー・シール
左 		001
160 A 203 730 02 98
ラバー・シール
右 		001
170 A 001 984 64 29
6角丸頭ボルト
左
5X16 		001
170 A 001 984 64 29
6角丸頭ボルト
右
5X16 		001
280 A 203 860 01 05
エアバッグ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970724左および右リヤ・サイドバッグ
 		001
280 A 203 860 02 05
エアバッグ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970724左および右リヤ・サイドバッグ
 		001
290 A 003 990 24 97
ブラインド・リベット
左
4.8X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970724左および右リヤ・サイドバッグ
 		003
290 A 003 990 24 97
ブラインド・リベット
右
4.8X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970724左および右リヤ・サイドバッグ
 		003
300 A 210 682 00 08
ドア・インシュレータ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
