一覧

C クラス・セダン
205.042 => C 200
M: 274920
GM: 716702
GA: 722995, 725004, 725008, 725011

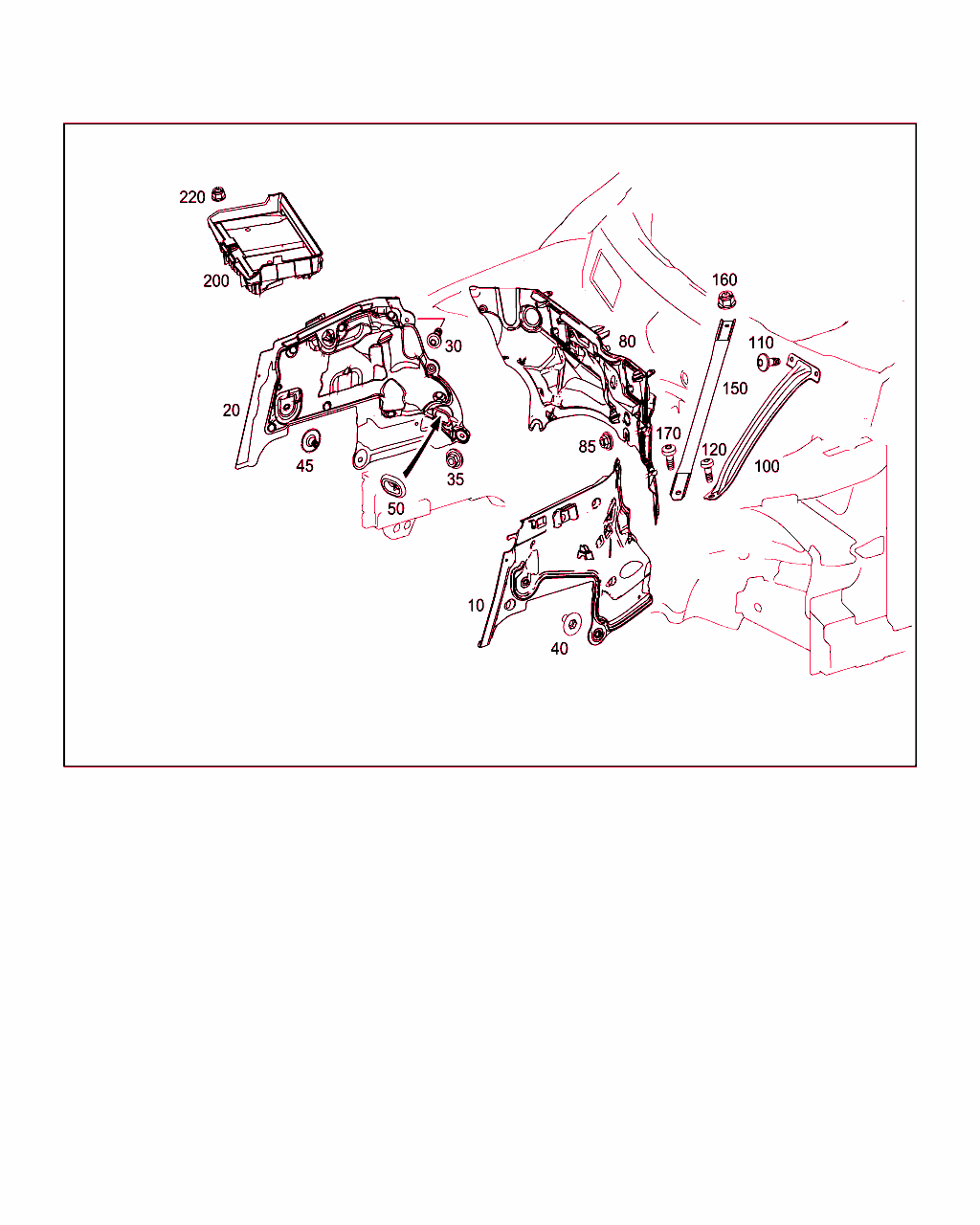

Schema

B62090000173.160627

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 620 01 40
パーティション/ブラケット
左

これに変更 A 205 620 58 01

[083]まで ｼｬｼ: U => まで 日付: 09/06/2016
[084]まで ｼｬｼ: R 164805 => まで 日付: 28/02/2016
 		001
10 A 205 620 58 01
パーティション
左 		001
20 A 205 620 22 01
パーティション/ブラケット
右

これに変更 A 205 620 60 01

[083]まで ｼｬｼ: U => まで 日付: 09/06/2016
[084]まで ｼｬｼ: R 164805 => まで 日付: 28/02/2016
 		001
20 A 205 620 60 01
パーティション
右 		001
30 N 000000 002349
6角丸頭ボルト
左パーティションをセンタ・パーティションに
6X16 		002
30 N 000000 002349
6角丸頭ボルト
右パーティションをセンタ・パーティションに
6X16 		002
35 N 000000 006037
ワッシャ付きナット
左およびセンタ・パーティションをボディに
M6 		001
35 N 000000 006037
ワッシャ付きナット
右およびセンタ・パーティションをボディに
M6 		001
40 A 210 990 01 50
ヘキサゴン・ナット
左パーティションをサイド・メンバに
5 MM 		001
45 A 002 990 82 50
ヘキサゴン・ナット/ブラケット
左パーティションをスプリング・ストラット・ドームに
T6 -AL

[090]まで ｼｬｼ: U => まで 日付: 07/04/2016
[091]まで ｼｬｼ: R 211352 => まで 日付: 09/07/2016
 		001
45 A 004 990 00 50
ヘキサゴン・ナット/ブラケット
左パーティションをスプリング・ストラット・ドームに

[097]から ｼｬｼ: U => から 日付: 07/04/2016
[098]から ｼｬｼ: R 211353 => から 日付: 09/07/2016
 		001
45 A 002 990 82 50
ヘキサゴン・ナット
右パーティションをスプリング・ストラット・ドームに
T6 -AL 		001
50 A 002 998 13 01
貫通グロメット
パーティション、右下部 		001
80 A 205 620 24 01
パーティション
中央

これに変更 A 205 620 61 01 		001 L
80 A 205 620 61 01
パーティション
中央

これに変更 A 205 620 76 01 		001 L
80 A 205 620 76 01
パーティション
中央 		001 L
80 A 205 620 25 01
パーティション
中央

これに変更 A 205 620 62 01 		001 R
80 A 205 620 62 01
パーティション
中央

これに変更 A 205 620 77 01 		001 R
80 A 205 620 77 01
パーティション
中央 		001 R
80 A 205 620 44 01
パーティション
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -300P-805-806+1U6
ｺｰﾄﾞ日付指定名称
[300P]20090806SAF 車両、一括コード
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[1U6]20131106冷媒 R744
 		001 L
80 A 205 620 48 01
パーティション
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -300P-805-806+1U6
ｺｰﾄﾞ日付指定名称
[300P]20090806SAF 車両、一括コード
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[1U6]20131106冷媒 R744
 		001 R
85 N 000000 006037
ワッシャ付きナット
センタ・パーティションをボディに
M6 		001
100 A 205 628 01 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 L
100 A 205 628 04 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 R
110 N 000000 000276
6角丸頭ボルト
ファイヤウォールのストラット
M8X20 		002 L
110 N 000000 000276
6角丸頭ボルト
ファイヤウォールのストラット
M8X20 		002 R
120 A 001 990 02 11
ボルト(6角穴付き)
ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 N 000000 008498

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001 L
120 N 000000 008498
6角丸頭ボルト
ストラットをスプリング・ストラット・ドームに
M10X25 		001 L
120 A 001 990 02 11
ボルト(6角穴付き)
ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 N 000000 008498

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001 R
120 N 000000 008498
6角丸頭ボルト
ストラットをスプリング・ストラット・ドームに
M10X25 		001 R
150 A 205 628 07 24
ストラット
左 		001
150 A 205 628 07 24
ストラット
右 		001
160 N 000000 003175
ナット
左右ストラットをファイヤウォールに
M8

[103]まで ｼｬｼ: M 006743 => まで 日付: 31/07/2017 (CKD)
[104]まで ｼｬｼ: F => まで 日付: 02/08/2017
[105]まで ｼｬｼ: L => まで 日付: 15/12/2017
[106]まで ｼｬｼ: U => まで 日付: 19/09/2017
[107]まで ｼｬｼ: R 372999 => まで 日付: 24/11/2017
 		002
160 N 000000 003905
ナット
左右ストラットをファイヤウォールに
M8

[108]から ｼｬｼ: M 006744 => から 日付: 31/07/2017 (CKD)
[109]から ｼｬｼ: F => から 日付: 02/08/2017
[110]から ｼｬｼ: L => から 日付: 15/12/2017
[111]から ｼｬｼ: U => から 日付: 19/09/2017
[112]から ｼｬｼ: R 373000 => から 日付: 24/11/2017
 		002
170 A 001 990 02 11
ボルト(6角穴付き)
左ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 N 000000 008498

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
170 N 000000 008498
6角丸頭ボルト
左ストラットをスプリング・ストラット・ドームに
M10X25 		001
170 A 001 990 02 11
ボルト(6角穴付き)
右ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 N 000000 008498

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
170 N 000000 008498
6角丸頭ボルト
右ストラットをスプリング・ストラット・ドームに
M10X25 		001
200 A 205 620 00 18
バッテリ・フレーム/ブラケット

これに変更 A 205 620 13 02

[117]まで ｼｬｼ: L => まで 日付: 22/01/2018
[118]まで ｼｬｼ: U => まで 日付: 15/02/2018
[119]まで ｼｬｼ: R => まで 日付: 13/03/2018
 		001 L
200 A 205 620 13 02
バッテリ・フレーム 001 L
200 A 205 620 01 18
バッテリ・フレーム

これに変更 A 205 620 15 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[120]まで ｼｬｼ: L 033581 => まで 日付: 30/11/2017 (CKD)
[121]まで ｼｬｼ: F => まで 日付: 21/11/2017
[122]まで ｼｬｼ: R => まで 日付: 22/01/2018
 		001 R
200 A 205 620 15 02
バッテリ・フレーム 001 R
220 N 000000 003175
ナット
バッテリ・フレーム固定部
M8 		004
