一覧

C クラス、ステーション・ワゴン
205.247 => C 350 PLUG IN HYBRID / E
M: 274920
GM: 716702
GA: 722995, 724295

Schema

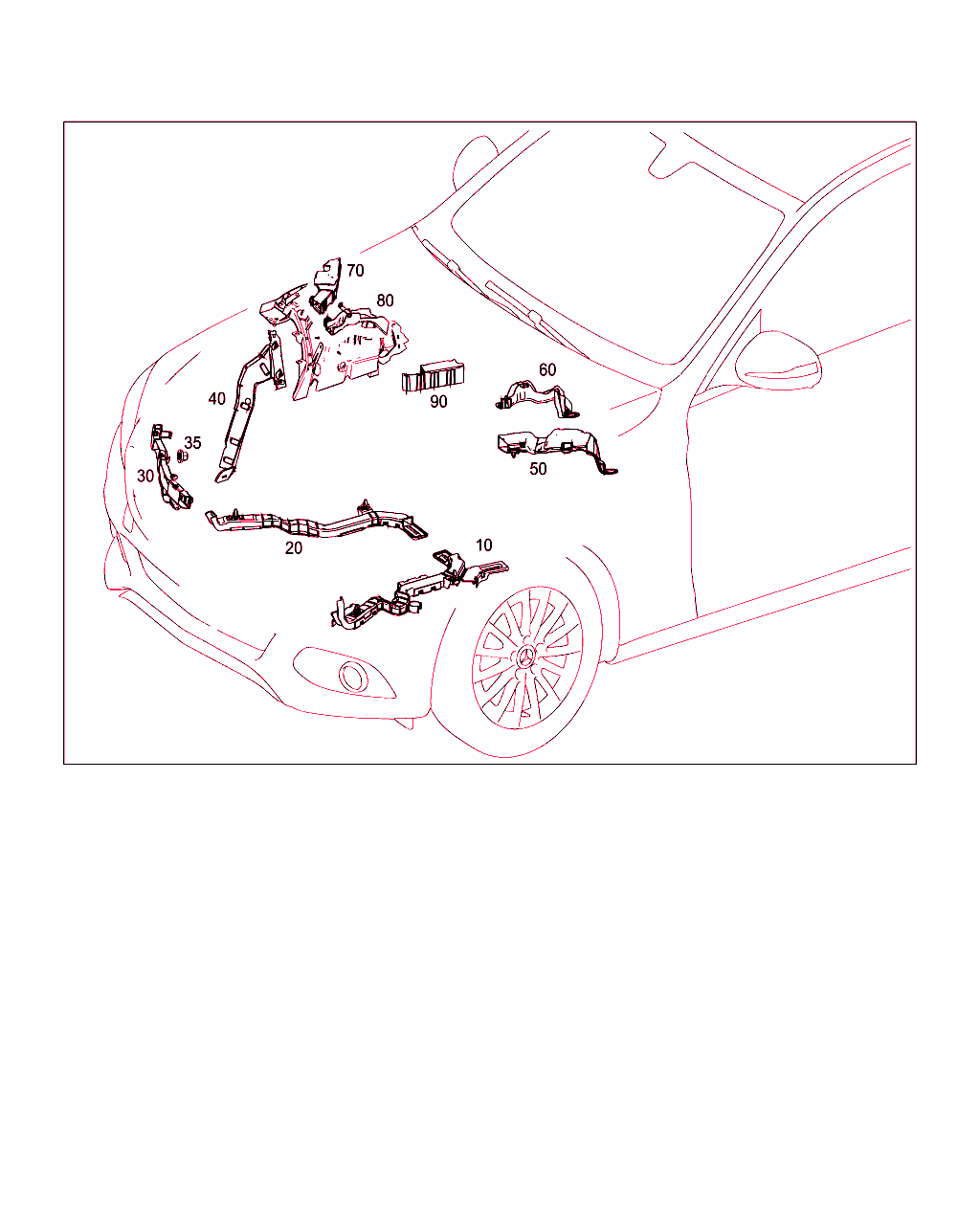

B82102000074.170616

[image]

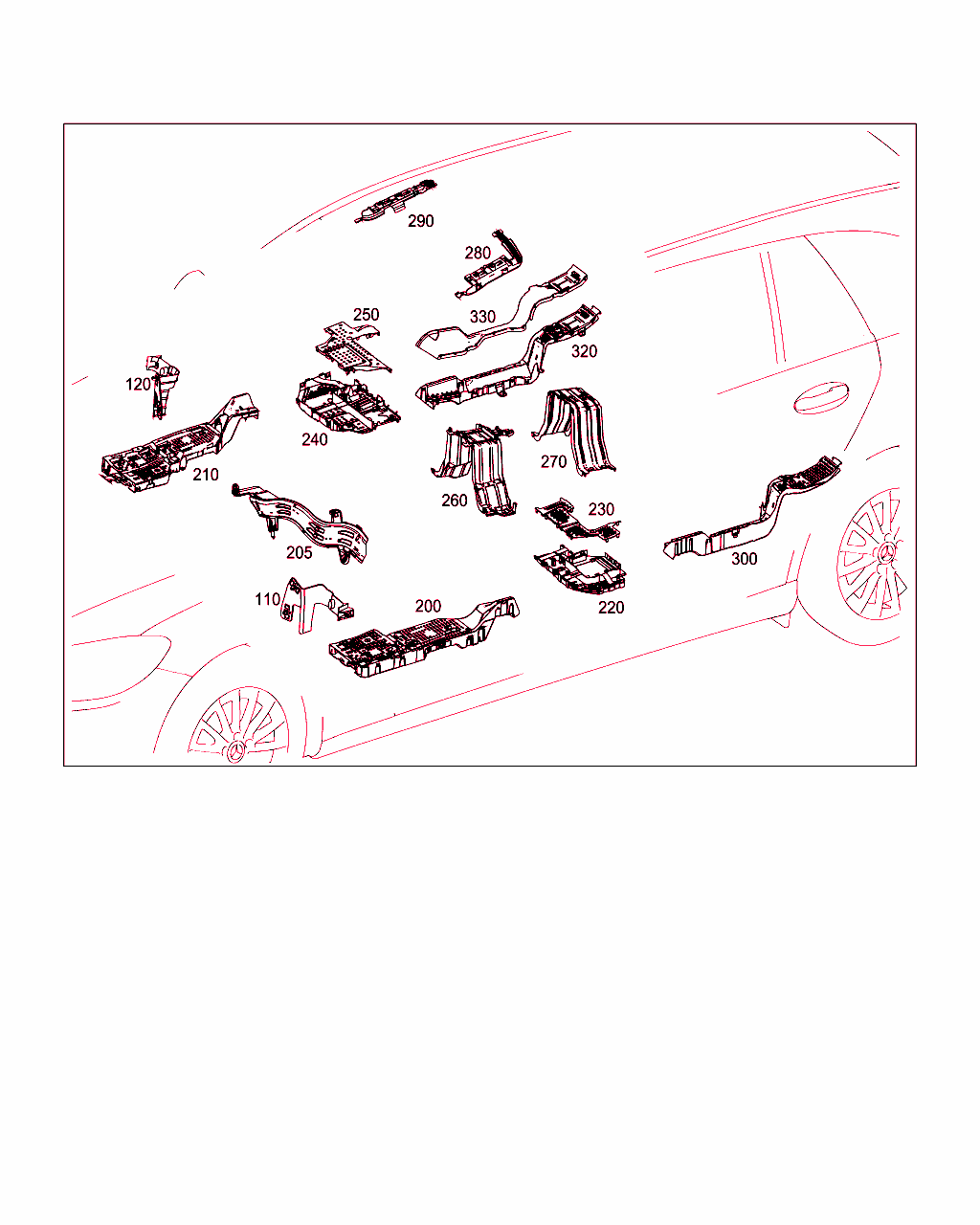

B82102000099.180308

[image]

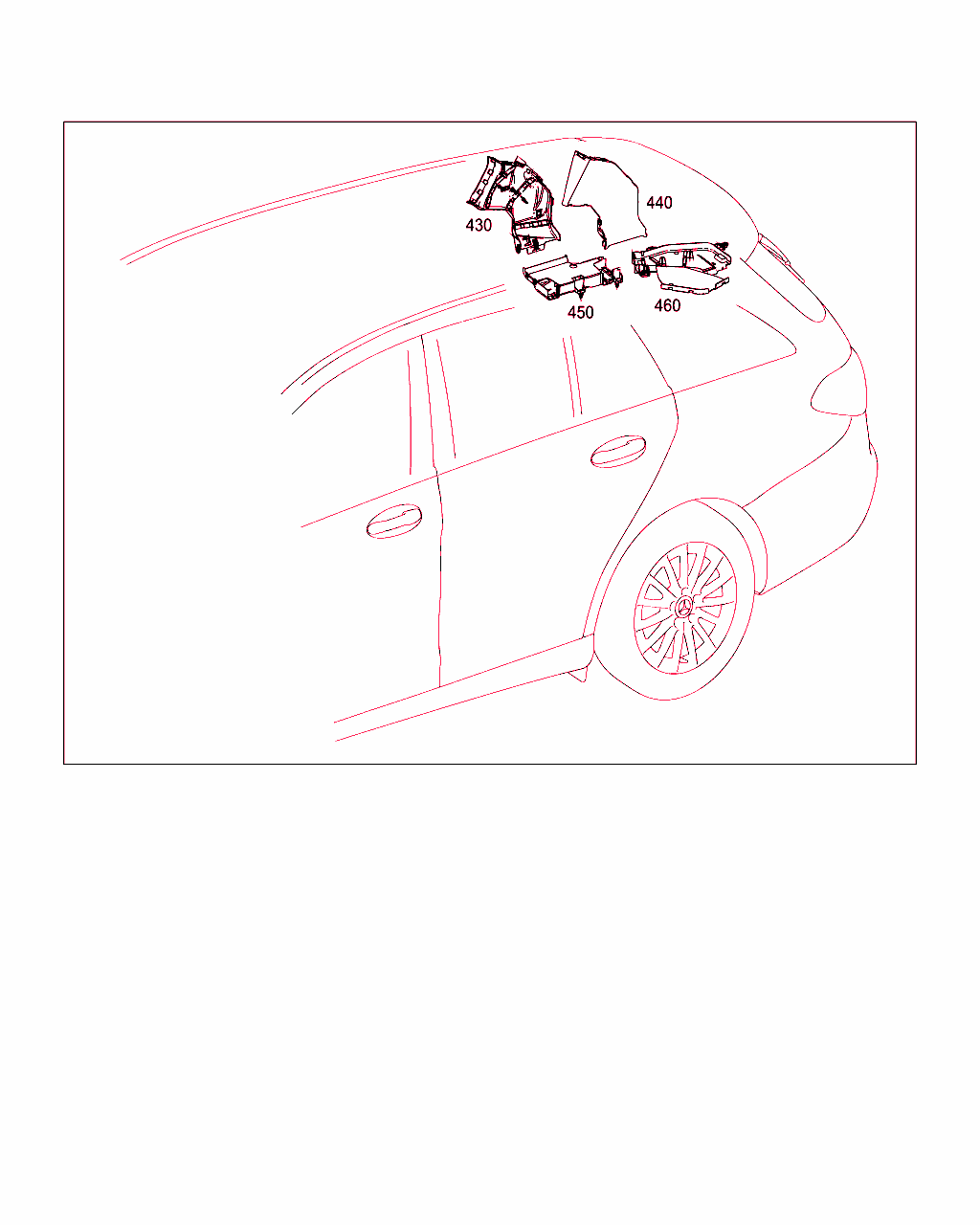

B82102000100.170620

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 546 14 80
ケーブル・ダクト
左フロント・エンジン・ルーム 		001 L
20 A 205 546 13 80
ケーブル・ダクト
右フロント・エンジン・ルーム 		001 R
30 A 205 546 94 80
ケーブル・ダクト
右フロント・エンジン・ルーム 		001 L
30 A 205 546 92 80
ケーブル・ダクト
右フロント・エンジン・ルーム 		001 R
35 A 003 990 02 51
ねじ込み式ナット
ケーブル・ダクト固定用ツール 		001
40 A 205 546 75 80
ケーブル・ガイド・ダクト
スプリング・ストラット・ドーム、右フロント 		001
50 A 205 546 90 80
ケーブル・ダクト
左スプリング・ストラット・ドーム 		001 L
50 A 205 546 86 80
ケーブル・ダクト
左スプリング・ストラット・ドーム 		001 R
60 A 205 546 91 80
ケーブル・ダクト
左スプリング・ストラット・ドーム 		001 L
60 A 205 546 85 80
ケーブル・ダクト
左スプリング・ストラット・ドーム 		001 R
70 A 205 546 10 80
ケーブル・ダクト
右スプリング・ストラット・ドーム 		001
80 A 205 546 93 80
ケーブル・ダクト
右スプリング・ストラット・ドーム 		001 L
80 A 205 546 84 80
ケーブル・ダクト
右スプリング・ストラット・ドーム 		001 R
90 A 205 546 58 80
ケーブル・ダクト
バッテリから右ファイヤウォールへ 		001
110 A 205 546 15 43
ケーブル・ホルダ
ファイヤウォール左側 		001 L
120 A 205 546 21 43
ケーブル・ホルダ
ファイヤウォール右側 		001 R
200 A 205 821 01 00
ケーブル・ダクト
左フロント

これに変更 A 205 821 34 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[014]まで ｼｬｼ: F => まで 日付: 30/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
 		001
200 A 205 821 34 00
ケーブル・ダクト
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
 		001
200 A 205 821 49 00
ケーブル・ダクト
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802/803
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110414変更年17/1
[809]19951002モデル・イヤー変更
20111208変更年18/1
[800]19951002モデル・イヤー変更
20111208変更年19/1
[801]19951002モデル・イヤー変更
20150828変更年20/1
[802]19951002モデル・イヤー変更
20150828変更年21/1
[803]19951002モデル・イヤー変更
 		001
205 A 213 546 04 61
ケーブル・ダクト
左フロント内側レッグ・ルーム 		001
210 A 205 821 00 00
ケーブル・ダクト
右フロント

これに変更 A 205 821 33 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[014]まで ｼｬｼ: F => まで 日付: 30/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
 		001
210 A 205 821 33 00
ケーブル・ダクト
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
 		001
210 A 205 821 50 00
ケーブル・ダクト
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802/803
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110414変更年17/1
[809]19951002モデル・イヤー変更
20111208変更年18/1
[800]19951002モデル・イヤー変更
20111208変更年19/1
[801]19951002モデル・イヤー変更
20150828変更年20/1
[802]19951002モデル・イヤー変更
20150828変更年21/1
[803]19951002モデル・イヤー変更
 		001
220 A 205 821 09 89
ケーブル・ダクト
中央、左、下側 		001
230 A 205 821 01 38
ケーブル・ダクト用カバー
左中央上部 		001
240 A 205 821 10 89
ケーブル・ダクト
右中央下部

これに変更 A 205 821 26 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001
240 A 205 821 26 00
ケーブル・ダクト
右中央下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001
240 A 205 821 47 00
ケーブル・ダクト
右中央下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809/800/801/802/803
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20111208変更年18/1
[800]19951002モデル・イヤー変更
20111208変更年19/1
[801]19951002モデル・イヤー変更
20150828変更年20/1
[802]19951002モデル・イヤー変更
20150828変更年21/1
[803]19951002モデル・イヤー変更
 		001
250 A 205 821 32 00
ケーブル・ダクト用カバー
右中央上部 		001
260 A 205 821 04 89
ケーブル・ダクト
中央下部

これに変更 A 205 821 29 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[014]まで ｼｬｼ: F => まで 日付: 30/09/2015
 		001
260 A 205 821 29 00
ケーブル・ダクト
中央下部 		001
270 A 205 821 19 89
ケーブル・ダクト
中央上部

これに変更 A 205 821 30 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[014]まで ｼｬｼ: F => まで 日付: 30/09/2015
 		001
270 A 205 821 30 00
ケーブル・ダクト用カバー
中央上部 		001
280 A 205 546 35 80
ケーブル・ダクト
ルーフ左前部 		001
290 A 205 546 34 80
ケーブル・ダクト
ルーフ右前部 		001
300 A 205 821 11 89
ケーブル・ダクト
左リヤ下部 		001
320 A 205 821 12 89
ケーブル・ダクト
右リヤ下 		001
330 A 205 821 04 38
ケーブル・ダクト用カバー
右リヤ上部 		001
430 A 205 546 36 80
ケーブル・ダクト
右トランク・ルーム・ライニングの裏 		001
450 A 205 546 04 80
ケーブル・ダクト
右トランク・ルーム・ライニングの下 		001
460 A 205 546 89 80
ケーブル・ダクト
右トランク・ルーム・ライニングの下 		001
