一覧

CL クーペ 日本仕様
215.374 => CL 55 AMG KOMPRESSOR
M: 113991
GA: 722636, 722643

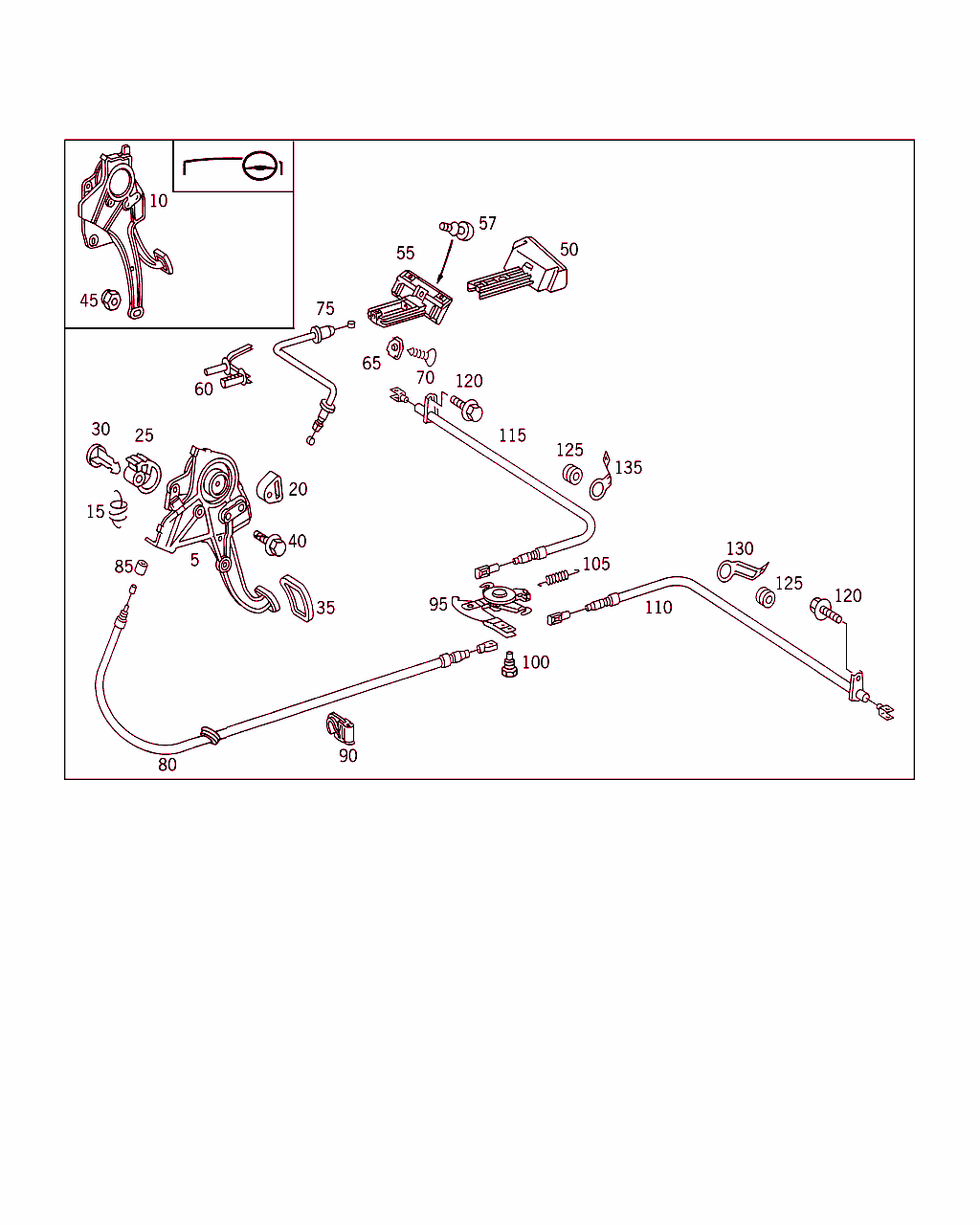

Schema

B42145000038.021107

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 220 420 15 84
パーキング・ブレーキ

これに変更 A 203 420 16 84 		001 L
5 A 203 420 16 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[019]
一緒に注文: 1 X A230 430 00 84 カバー
 		001 L
10 A 240 420 01 84
パーキングブレーキ

これに変更 A 220 420 13 84 		001 R
10 A 220 420 13 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[019]
一緒に注文: 1 X A230 430 00 84 カバー
 		001 R
15 A 202 993 20 10
スプリング 001
20 A 202 427 01 27
ストッパ 001
25 A 203 427 03 28
デテント
足踏式パーキング・ブレーキ 		001
30 A 202 427 07 74
ピン 001
35 A 230 430 00 84
カバー
ペダル 		001
40 N 910106 008018
6角ボルト
ファイヤ・ウォールに取り付ける足踏み式パーキング・ブレーキ
M8X25 		002 L
45 N 913023 008003
ナット
パーキング・ブレーキ / トンネル 		002 R
50 A 215 427 05 20
グリップ

[005]から ｼｬｼ: A 024279 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001 L
50 A 215 427 06 20
グリップ

[005]から ｼｬｼ: A 024279 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001 R
55 A 215 420 00 77
ガイド 001
57 A 202 427 00 27
ストッパ 001
60 A 220 427 02 12
ガイド 001 L
65 A 140 994 04 45
ヒューズ 002
70 N 000000 000530
鉄板ビス
4.8X22 		002
75 A 220 420 15 85
ブレーキ・ケーブル
ロック・ラッチ開放 		001 L
75 A 220 420 16 85
ブレーキ・ケーブル
ロック・ラッチ開放 		001 R
80 A 215 420 04 85
ブレーキ・ケーブル
フロント 		001 L
80 A 215 420 05 85
ブレーキ・ケーブル
フロント 		001 R
85 A 000 987 02 32
ホース
パーキング・ブレーキ/パーキング・ブレーキ・ケーブル
15 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
90 A 000 995 57 20
ケーブル・ホルダ
フロント・パーキング・ブレーキ・ケーブル / ファイア・ウォール 		004 L
90 A 000 995 57 20
ケーブル・ホルダ
フロント・パーキング・ブレーキ・ケーブル / ファイア・ウォール 		003 R
90 A 000 995 57 20
ケーブル・ホルダ
フロント・パーキング・ブレーキ・ケーブル / トンネル 		006
95 A 220 420 00 38
調整 001
100 A 220 427 00 71
ボルト
フロント・パーキング・ブレーキ・ケーブル / ブレーキ調整 		001
105 A 220 993 06 10
スプリング
フロント・パーキング・ブレーキ・ケーブル / ブレーキ調整

[021]から ｼｬｼ: A 007961 => から 日付: 30/05/2000
 		001
110 A 220 420 33 85
ブレーキ・ケーブル
左リヤ 		001
115 A 220 420 34 85
ブレーキ・ケーブル
右リヤ 		001
120 N 000000 001418
6角丸頭ボルト
リヤ・アクスルに取り付けるパーキング・ブレーキ・ケーブル
M8X16 		002
125 A 115 997 06 81
グロメット
リヤ・アクスルに取り付けるパーキング・ブレーキ・ケーブル
23 MM 		002
130 A 220 427 04 41
ホルダー
/ 左リヤ・アクスル・クロス・ブリッジ 		001
135 A 220 427 05 41
ホルダー
/ 右リヤ・アクスル・クロス・ブリッジ 		001
