一覧

4ドア・クーペ
117.312 => CLA 180 CDI
M: 607951
GM: 711631, 711632, 711642
GA: 724020

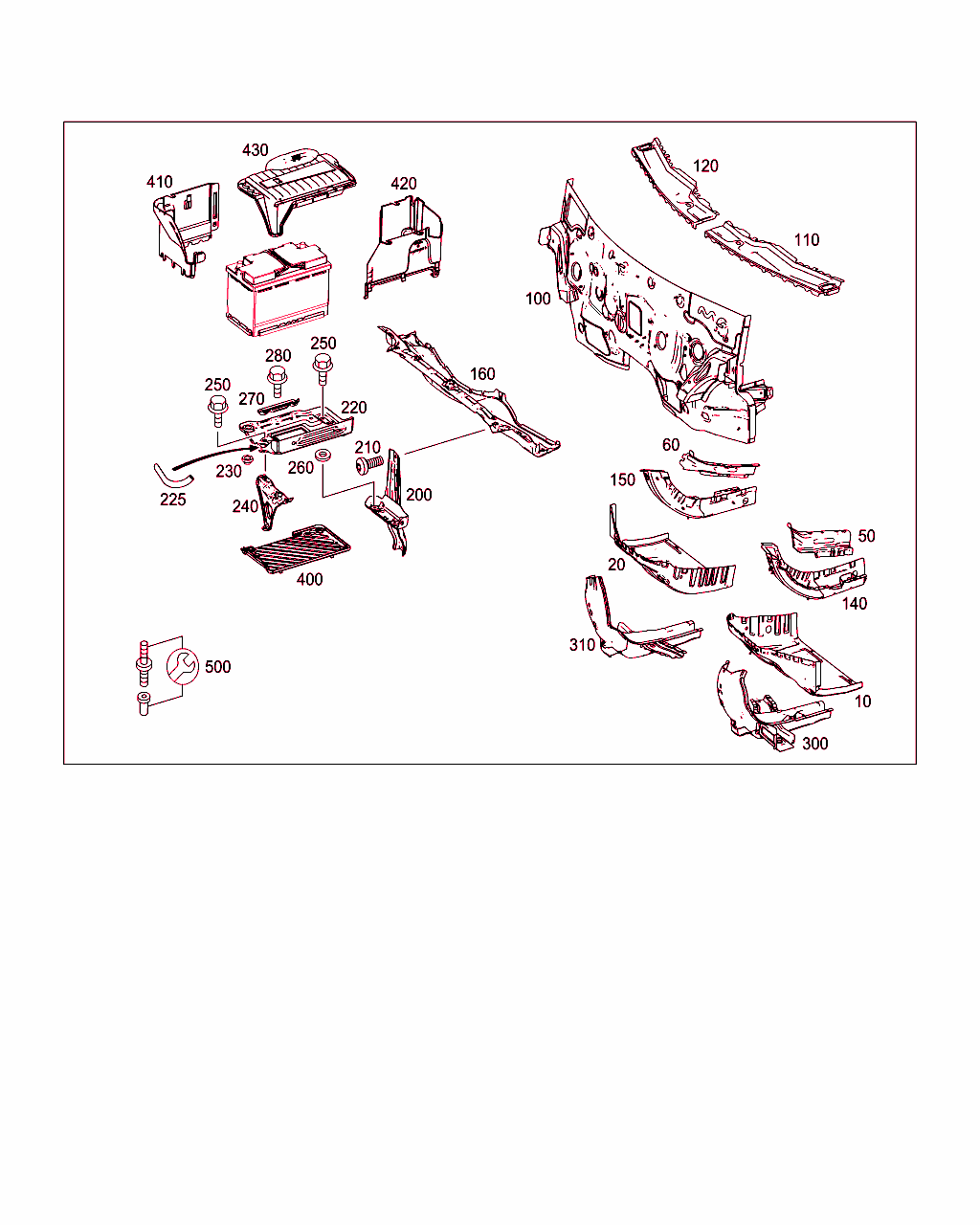

Schema

B62045000144.180914

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 620 01 56
バルクヘッド
左下部 		001
20 A 246 620 02 56
バルクヘッド
右下部 		001
50 A 246 626 05 12
マウント・ブラケット
ファイヤウォールの左下側 		001
60 A 246 626 06 12
マウント・ブラケット
右下ファイア・ウォール 		001
100 A 246 620 14 08
バルクヘッド 001 L
110 A 176 626 01 55
クロスメンバ
フロント・ウインドウ左側の下 		001
120 A 176 626 02 55
クロスメンバ
フロント・ウインドウ右側の下 		001
140 A 246 620 01 00
接続キャリア
ファイヤ・ウォール左内側 		001
150 A 246 620 02 00
接続キャリア
ファイヤ・ウォール右内側 		001
160 A 246 620 01 53
エア/ウォータ・ダクト 001
200 A 246 620 00 28
サポート
バッテリーに 		001
210 N 000000 003120
6角丸頭ボルト
サポートをボディに取り付ける
M8X16 		003
220 A 246 620 00 18
バッテリ・フレーム 001
225 A 421 471 05 95
シム
バッテリー・フレーム 		001
230 A 604 094 00 85
エラストマ・マウント
フレームへ 		002
240 A 246 620 05 14
ホルダー
バッテリ・フレーム 		001
250 N 000000 007614
ワッシャ付きボルト
バッテリ・フレーム / ブラケット
M8X20 		004
270 A 246 628 00 41
取付けレール
バッテリ 		001
280 N 910105 008008
6角ボルト
バッテリ
M8X16 		001
300 A 246 620 03 00
ペダル・フロア
左 		001
310 A 246 620 04 00
ペダル・フロア
右 		001
400 A 246 546 00 78
絶縁プレート
下 		001
410 A 246 541 01 05
カバー
フロント 		001
420 A 246 541 02 05
カバー
後部 		001
430 A 246 541 00 05
カバー
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/-055+805
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
20110325AEJ 24/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
 		001
430 A 246 541 10 05
バッテリ・カバー
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805/806/807/808/809
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
20110325AEJ 24/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
 		001
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
