一覧

4ドア・クーペ
117.352 => CLA 45 AMG
M: 133980
GA: 724015, 724016

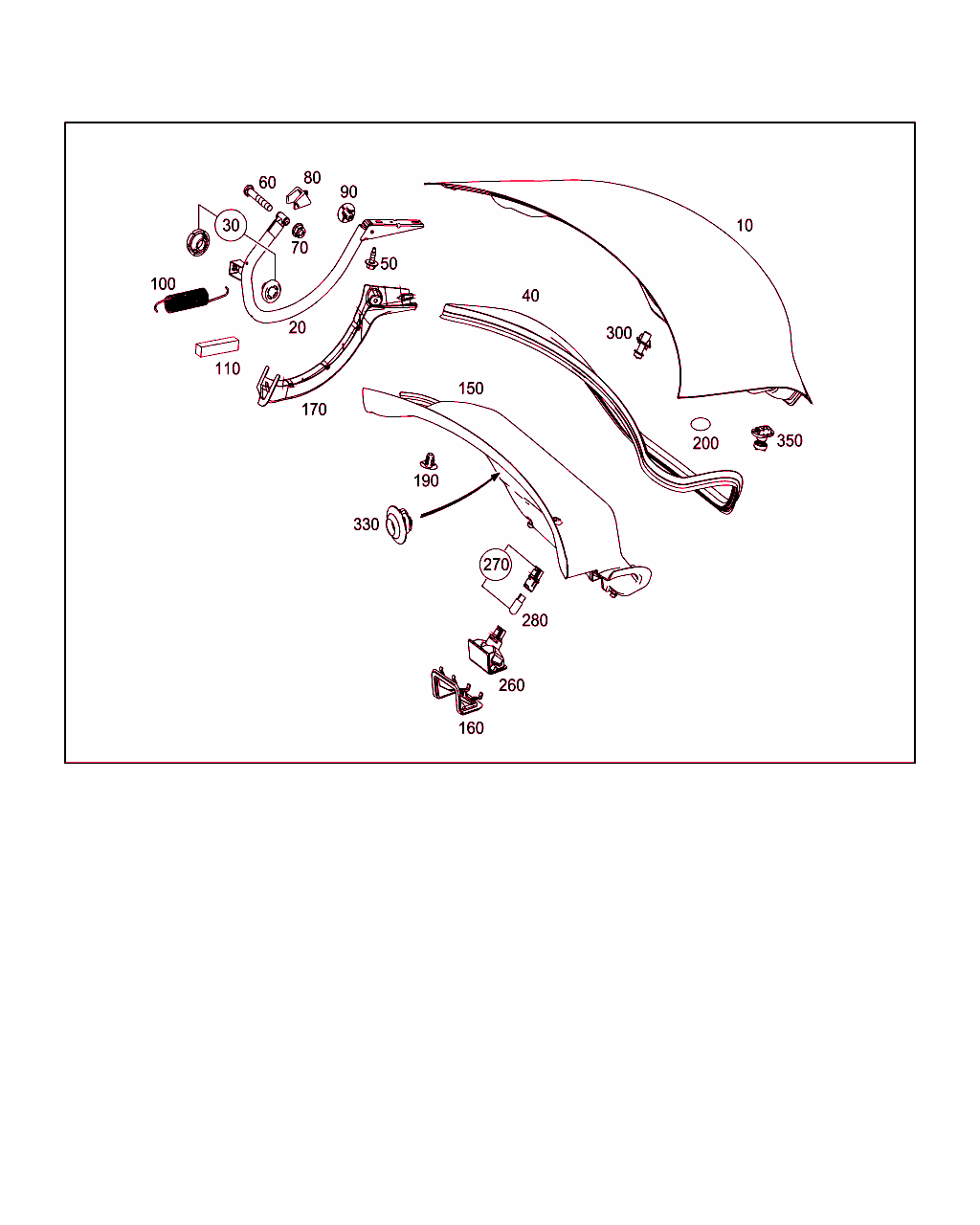

Schema

B75015000086.150211

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 117 750 00 75
トランク・リッド 001
20 A 117 750 01 28
ヒンジ・レバー
左 		001
20 A 117 750 02 28
ヒンジ・レバー
右 		001
30 A 204 751 02 97
スペーサ
パッケージ、左 		001
30 A 204 751 02 97
スペーサ
パッケージ、右 		001
40 A 117 693 01 85
エッジガード
テール・ゲート

これに変更 A 117 693 02 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: N => まで 日付: 31/03/2017
 		001
40 A 117 693 02 00
エッジガード
テール・ゲート 		001
50 A 140 990 10 17
フランジ付き6角ボルト
ヒンジ / 左トランク・リッド
M6X20 		002
50 A 140 990 10 17
フランジ付き6角ボルト
トランク・リッド右側のヒンジ
M6X20 		002
60 A 210 990 00 20
ボルト
ヒンジをホワイト・ボディに、左側
M8X55 		001
60 A 210 990 00 20
ボルト
ヒンジをホワイト・ボディに、右側
M8X55 		001
70 N 000000 003175
ナット
ヒンジをホワイト・ボディに、左側
M8 		001
70 N 000000 003175
ナット
ヒンジをホワイト・ボディに、右側
M8 		001
80 A 212 750 00 26
ストッパ・ウエッジ
トランク・ゲート用 		004
90 A 000 991 47 95
クリップ
ケーブル・ダクト / ヒンジ・レバー 		002
100 A 212 757 01 29
スプリング 002
110 A 204 682 17 04
ダンパ
テンション・スプリング 		002
150 A 117 690 02 41
トランク・リッド・トリム

これに変更 A 117 690 71 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: L 003623 => まで 日付: 31/05/2016 (CKD)
[005]まで ｼｬｼ: N 394548 => まで 日付: 27/05/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E83ブラック
 		001
150 A 117 690 71 00
トランク・リッド・トリム

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E83ブラック
 		001
150 A 117 690 03 41
トランク・リッド・トリム

これに変更 A 117 690 72 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: N 394548 => まで 日付: 27/05/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E83ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
 		001
150 A 117 690 72 00
トランク・リッド・トリム

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E83ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
 		001
160 A 117 693 00 06
フレーム・セグメント 001
170 A 117 821 00 89
ケーブル・ダクト
左トランク・リッド・ヒンジ 		001
170 A 117 821 01 89
ケーブル・ダクト
右トランク・リッド・ヒンジ 		001
190 A 000 991 47 95
クリップ
トランク・リッド・パネル固定用ツール 		009
200 A 210 889 00 95
スペーサ
接着ポイント
22 MM 		002
260 A 221 820 21 01
ルーム・ランプ
トランク・ゲート 		001
270 A 221 825 03 82
ランプ・ソケット
電球付き
12V-5W 		001
280 N 000000 000853
電球
トランク・ゲート
12V-5W 		001
300 A 207 750 00 89
ストッパ
下 		002
330 A 002 821 49 51
スイッチ
トランク・ルーム車内操作部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
 		001
350 A 204 750 03 89
ストッパ・ウエッジ
トランクリッド上部側部に 		002
