一覧

シューティング・ブレーク
117.942 => CLA 180
M: 270910
GM: 711643
GA: 724002

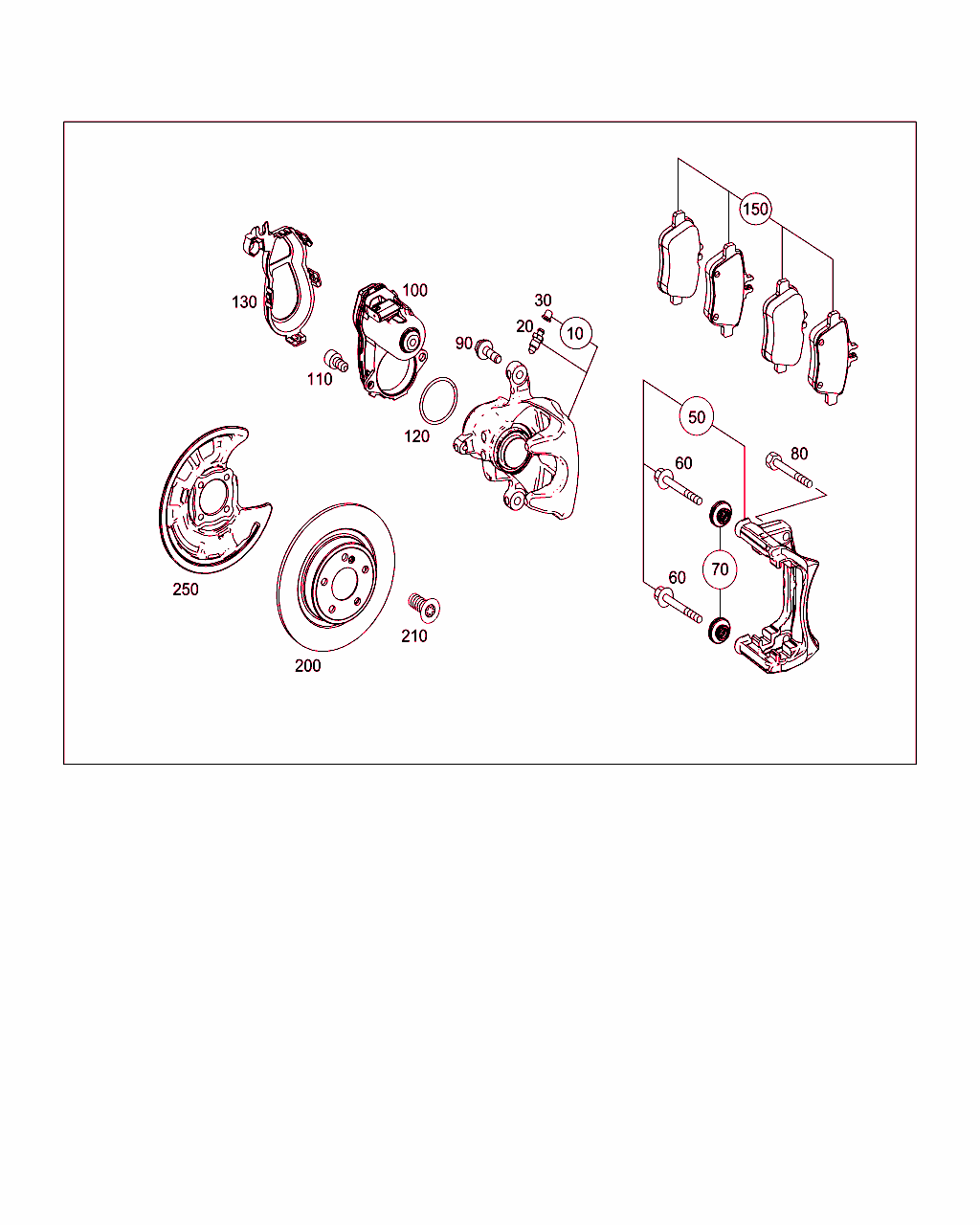

Schema

B42045000201.171018

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 423 23 81
ピストン・ハウジング
パッケージ、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
10 A 000 423 24 81
ピストン・ハウジング
パッケージ、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
20 A 000 421 43 65
ブリーダ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
30 A 000 421 36 48
プロテクト・キャップ
ベンチレーション・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
50 A 000 423 08 06
ブレーキ・キャリア
ガイド・スリーブ付き
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
60 A 000 421 40 74
ガイド・スリーブ
ブレーキ・キャリアのブレーキ・キャリパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		004
70 A 001 421 35 86
TS ベローズ
パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
80 A 002 990 25 03
アウタ6角丸頭ボルト
左ホイール・キャリアに取り付けるブレーキ・キャリパ 		002
80 A 002 990 25 03
アウタ6角丸頭ボルト
右ホイール・キャリアに取り付けるブレーキ・キャリパ 		002
90 A 019 990 64 01
フランジ付き6角ボルト
ブレーキ・キャリアのブレーキ・キャリパ
M8X22
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		004
100 A 172 906 02 00
アクチュエータ
左パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
100 A 172 906 03 00
アクチュエータ
右パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
110 A 011 990 26 04
シリンダ・ボルト
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		004
120 A 023 997 84 45
Oリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
130 A 246 546 05 43
ホルダー
固定箇所、ケーブル・ハーネス、左 		001
130 A 246 546 04 43
ホルダー
固定箇所、ケーブル・ハーネス、右 		001
150 A 007 420 95 20
TS ブレーキ・パッド
パッケージ

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
200 A 246 423 01 12
ブレーキ・ディスク
後部

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
210 A 220 421 01 71
フィット・ボルト
ホイール・ハブに取り付けるブレーキ・ディスク
M8X12 		002
250 A 246 423 04 20
カバー・パネル
左 		001
250 A 246 423 05 20
カバー・パネル
右 		001
