一覧

シューティング・ブレーク
117.952 => CLA 45 AMG
M: 133980
GA: 724015, 724016

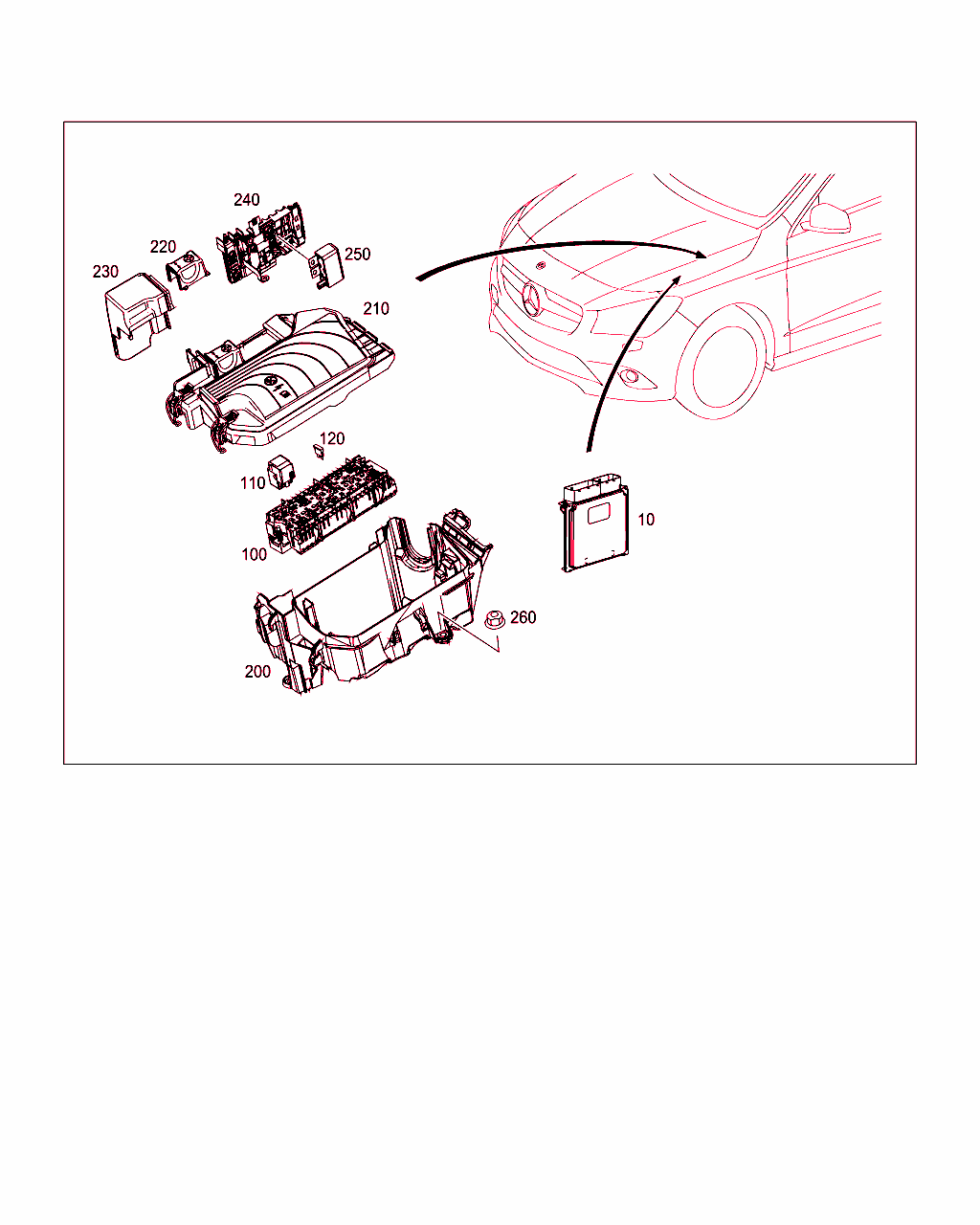

Schema

B54054000049.171020

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 270 900 21 00
コントロール・ユニット
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805/806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
20110325AEJ 24/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
20141010変更年19/1
 		001
100 A 246 906 71 00
リレー・ユニット 001
100 A 002 542 89 19
リレー
スロット L

これに変更 A 000 982 83 23

♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23 		001
100 A 000 982 83 23
リレー
スロット L

♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23 		001
100 A 003 542 10 19
リレー
スロット L

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 000 982 78 23
♦ 以下から選択できます A 000 982 83 23 		001
100 A 002 542 74 19
リレー
スロット L

これに変更 A 000 982 78 23

ﾌｯﾄﾉｰﾄ解説
[015]
次の車台番号以前の車両には古い部品番号のものを使用すること

[023]まで ｼｬｼ: N => まで 日付: 31/05/2017
 		001
100 A 000 982 78 23
リレー
スロット L

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 83 23 		001
100 A 002 542 96 19
リレー
スロット L

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23
♦ 以下から選択できます A 000 982 83 23 		001
110 A 002 542 84 19
リレー
ピンJ

これに変更 A 000 982 77 23

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23 		001
110 A 000 982 77 23
リレー
ピンJ

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23 		001
110 A 003 542 04 19
リレー
ピンJ

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 83 19
リレー
ピンJ

これに変更 A 000 982 76 23

♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 000 982 76 23
リレー
ピンJ

♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 92 19
リレー
ピンJ

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 89 19
リレー
ピンK

これに変更 A 000 982 83 23

♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23 		001
110 A 000 982 83 23
リレー
ピンK

♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23 		001
110 A 003 542 10 19
リレー
ピンK

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 000 982 78 23
♦ 以下から選択できます A 000 982 83 23 		001
110 A 002 542 74 19
リレー
ピンK

これに変更 A 000 982 78 23

ﾌｯﾄﾉｰﾄ解説
[015]
次の車台番号以前の車両には古い部品番号のものを使用すること

[023]まで ｼｬｼ: N => まで 日付: 31/05/2017
 		001
110 A 000 982 78 23
リレー
ピンK

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 002 542 96 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 83 23 		001
110 A 002 542 96 19
リレー
ピンK

♦ 以下から選択できます A 002 542 89 19
♦ 以下から選択できます A 003 542 10 19
♦ 以下から選択できます A 000 982 78 23
♦ 以下から選択できます A 000 982 83 23 		001
110 A 000 982 82 23
リレー
ピンM

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 80 23 		001
110 A 003 542 08 19
リレー
ピンM

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23 		001
110 A 000 982 80 23
リレー
ピンM

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 82 23 		001
110 A 002 542 93 19
リレー
ピンM

♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23 		001
110 A 002 542 88 19
リレー
ピンN

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 003 542 16 19
リレー
ピンN

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19 		001
110 A 002 542 87 19
リレー
ピンN

♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 002 542 94 19
リレー
ピンN

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 002 542 84 19
リレー
ピンO

これに変更 A 000 982 77 23

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23 		001
110 A 000 982 77 23
リレー
ピンO

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23 		001
110 A 003 542 04 19
リレー
ピンO

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 83 19
リレー
ピンO

これに変更 A 000 982 76 23

♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 000 982 76 23
リレー
ピンO

♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 92 19
リレー
ピンO

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 84 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 88 19
リレー
ピンR

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 003 542 16 19
リレー
ピンR

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19 		001
110 A 002 542 87 19
リレー
ピンR

♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 002 542 94 19
リレー
ピンR

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 002 542 84 19
リレー
スロット S

これに変更 A 000 982 77 23

ﾌｯﾄﾉｰﾄ解説
[015]
次の車台番号以前の車両には古い部品番号のものを使用すること

[023]まで ｼｬｼ: N => まで 日付: 31/05/2017
 		001
110 A 000 982 77 23
リレー
スロット S

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23 		001
110 A 003 542 04 19
リレー
スロット S

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 83 19
リレー
スロット S

これに変更 A 000 982 76 23

♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 000 982 76 23
リレー
スロット S

♦ 以下から選択できます A 002 542 92 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 92 19
リレー
スロット S

♦ 以下から選択できます A 002 542 83 19
♦ 以下から選択できます A 003 542 04 19
♦ 以下から選択できます A 000 982 76 23
♦ 以下から選択できます A 000 982 77 23 		001
110 A 002 542 88 19
リレー
スロット T

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 003 542 16 19
リレー
スロット T

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19 		001
110 A 002 542 87 19
リレー
スロット T

♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 002 542 94 19
リレー
スロット T

♦ 以下から選択できます A 002 542 87 19
♦ 以下から選択できます A 002 542 88 19
♦ 以下から選択できます A 003 542 16 19 		001
110 A 000 982 82 23
リレー
ピンG

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 80 23 		001
110 A 003 542 08 19
リレー
ピンG

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23 		001
110 A 000 982 80 23
リレー
ピンG

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 82 23 		001
110 A 002 542 93 19
リレー
ピンG

♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23 		001
120 N 000000 007648
ヒューズ・エレメント
C-5A-S 		012
120 N 000000 007649
ヒューズ・エレメント
C-7,5A-S 		002
120 N 000000 007650
ヒューズ・エレメント
C-10A-S 		002
120 N 000000 007651
ヒューズ・エレメント
C-15A-S 		004
120 N 000000 007652
ヒューズ・エレメント
C-20A-S 		003
120 N 000000 007653
ヒューズ・エレメント
C-25A-S 		003
120 N 000000 007654
ヒューズ・エレメント
C-30A-S 		002
120 N 000000 007659
ヒューズ・エレメント
E-40A-S 		002
200 A 246 540 38 03
ユニット・ケース
エンジン・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805/806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
20110325AEJ 24/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
20141010変更年19/1
 		001
210 A 246 540 00 82
カバー
デバイス・ボックス 		001
220 A 246 541 08 05
カバー
スタート・サポート・ポイント 		001
230 A 246 541 09 05
カバー
プレ・ヒューズ・ボックス 		001
240 A 246 540 19 50
ヒューズ・ボックス
プレ・ヒューズ・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
240 A 246 540 19 50
ヒューズ・ボックス
プレ・ヒューズ・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809/800/801
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
20141010変更年19/1
[801]19951002モデル・イヤー変更
 		001
240 A 246 540 09 50
ヒューズ・ボックス/ブラケット
プレ・ヒューズ・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614+805/618+805/621+805/622+805/614+806/618+806/621+806/622+806
ｺｰﾄﾞ日付指定名称
[614]20070201バイ・キセノン・ヘッドランプ、右側通行
20110218バイ・キセノン・ヘッドランプ、右側通行
[618]20070201バイ・キセノン・ヘッドランプ、左側通行
20110218バイ・キセノン・ヘッドランプ、左側通行
[621]20070413ILS付きヘッドランプ、左側通行
20110218ILS付きヘッドランプ、左側通行
[622]20070413ILS付きヘッドランプ、右側通行
20110218ILS付きヘッドランプ、右側通行
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
250 A 003 542 23 19
リレー
バッテリ解除 		001
260 N 000000 008290
ヘキサゴン・ナット
デバイス・ボックス固定用ツール
M6 		003
