一覧

シューティング・ブレーク
117.952 => CLA 45 AMG
M: 133980
GA: 724015, 724016

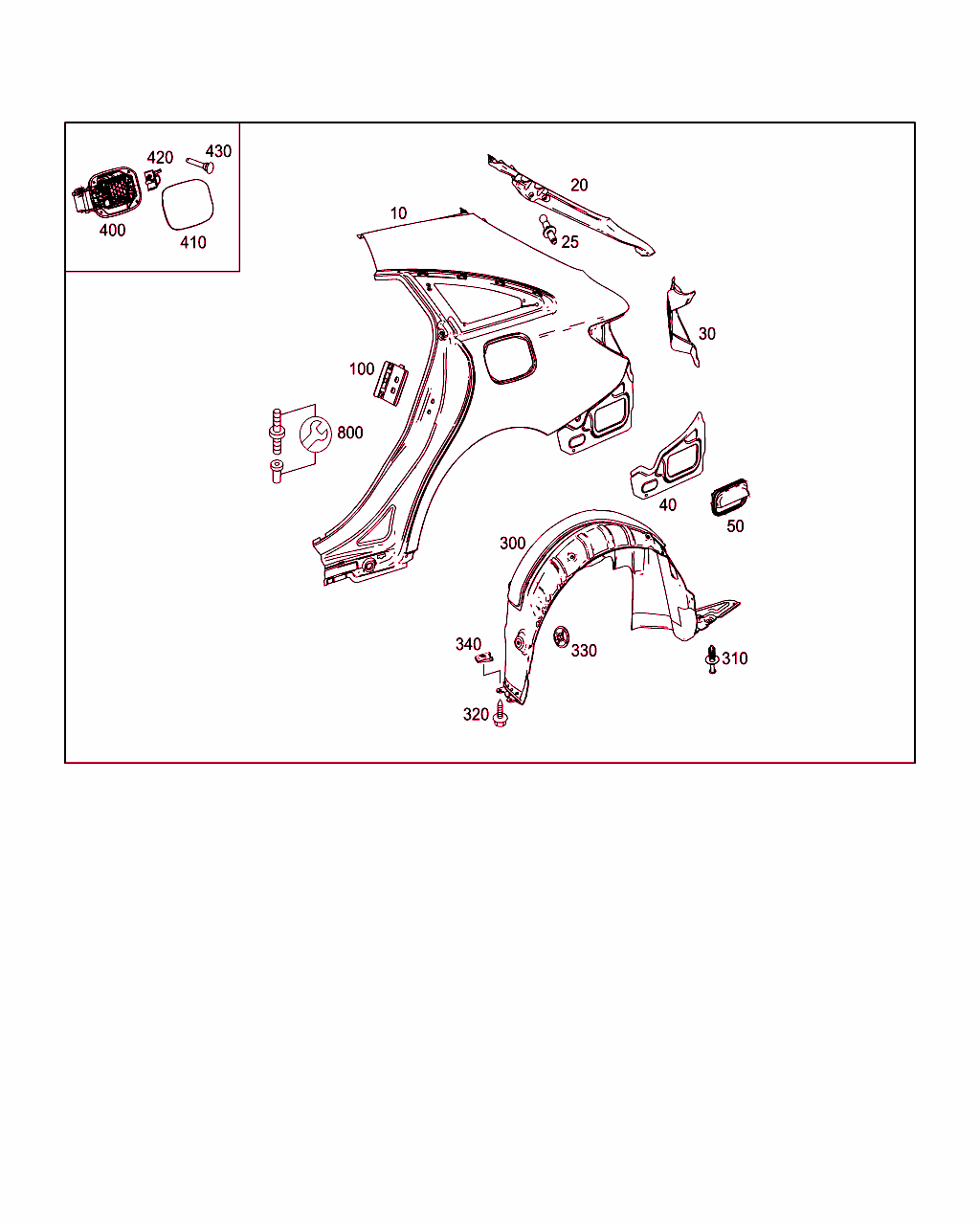

Schema

B63045000211.160120

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 117 630 23 00
リヤ・フェンダ
左リヤ 		001
10 A 117 630 24 00
リヤ・フェンダ
右リヤ 		001
20 A 117 630 01 19
補強材
左上部 		001
20 A 117 630 02 19
補強材
右上部 		001
25 A 000 993 83 60
ボール・ジャーナル
左上部 		001
25 A 000 991 20 15
ボール・ジャーナル
右上部 		001
30 A 117 630 07 00
リテーナ
左テール・ランプ 		001
30 A 117 630 08 00
リテーナ
右テール・ランプ 		001
40 A 117 630 01 05
接続プレート
左下部 		001
40 A 117 630 02 05
接続プレート
右下部 		001
50 A 204 830 04 42
フラップ
ブリード / 左バンパ部分の リヤ・フェンダ 		001
50 A 204 830 04 42
フラップ
右バンパ領域のベンチレーション / リヤ・フェンダ 		001
100 A 117 630 01 16
増幅
左ストライカ・アイ 		001
100 A 117 630 02 16
増幅
右ストライカ・アイ 		001
300 A 117 690 03 30
ホイール・ハウス・カバー
左リヤ 		001
300 A 117 690 04 30
ホイール・ハウス・カバー
右リヤ 		001
310 A 124 990 04 92
スプレッド・リベット
カバーをトリムに、左側
6.5X18 		001
310 A 124 990 04 92
スプレッド・リベット
カバーをトリムに、右側
6.5X18 		001
310 A 124 990 04 92
スプレッド・リベット
固定部をフィラ・ネックに
6.5X18 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、左側 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、右側 		002
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ左側に取り付ける 		006
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ右側に取り付ける 		006
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、左側
6.3 MM 		001
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、右側
6.3 MM 		001
400 A 117 630 00 67
フィラ・リセス

これに変更 A 117 630 41 00

[002]まで ｼｬｼ: N => まで 日付: 05/11/2018

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
400 A 117 630 41 00
フィラ・リセス

これに変更 A 117 630 42 00

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[002]まで ｼｬｼ: N => まで 日付: 05/11/2018
 		001
400 A 117 630 42 00
フィラ・リセス 001
410 A 117 757 00 06
フラップ・パネル
タンク・フラップ 		001
420 A 000 820 23 03
電動アクチュエータ
タンク・フラップ

これに変更 A 000 820 77 03

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: N => まで 日付: 09/09/2016
 		001
420 A 000 820 77 03
電動アクチュエータ
タンク・フラップ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
430 A 000 991 54 95
クリップ
フィラ・ネック部 		001
800 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
