一覧

シューティング・ブレーク
117.952 => CLA 45 AMG
M: 133980
GA: 724015, 724016

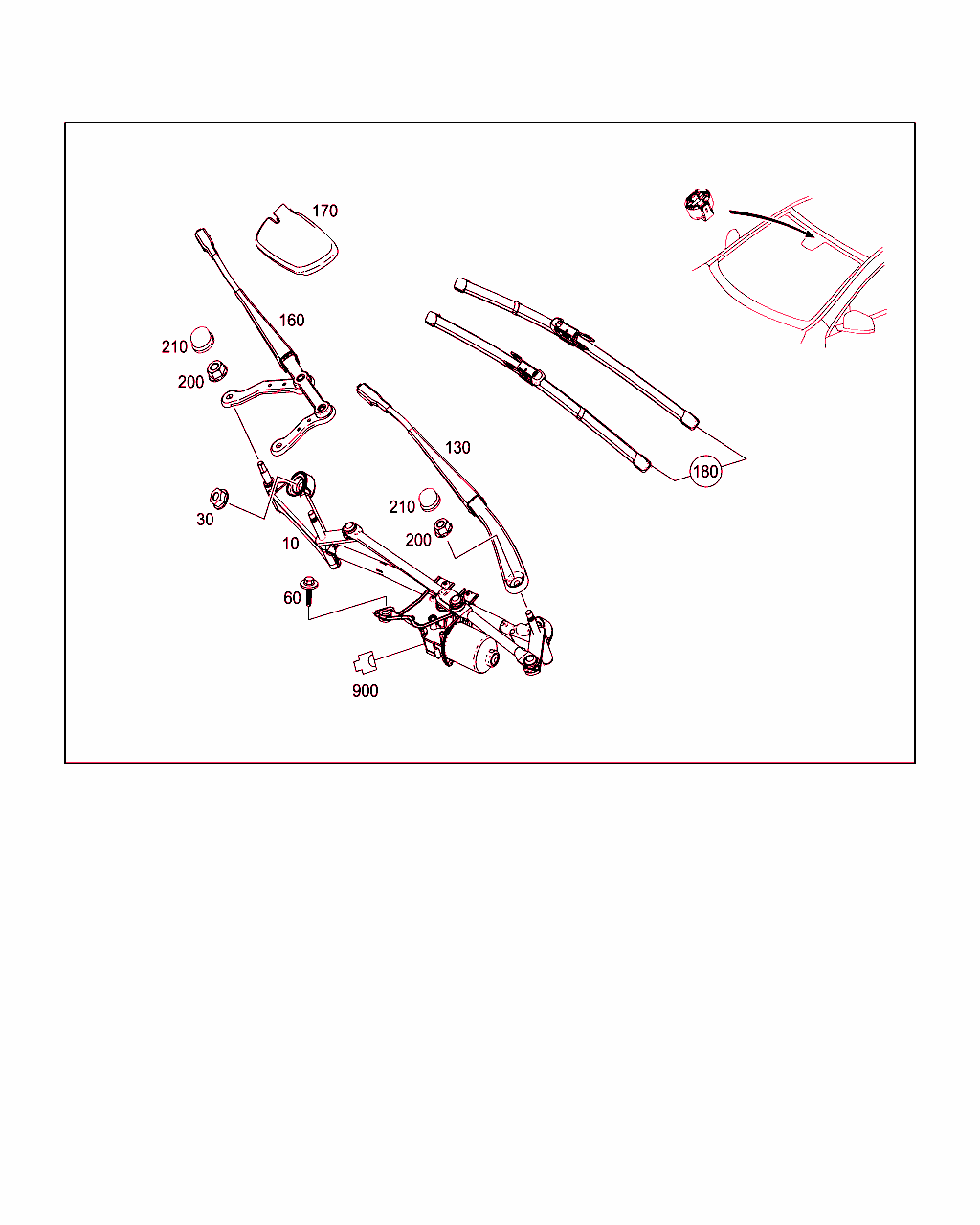

Schema

B82120000286.140917

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 176 820 00 40
ワイパ・システム 001 L
10 A 176 820 01 40
ワイパ・システム 001 R
30 N 910112 008000
ヘキサゴン・ナット
助手席側ワイパ・アームをワイパ・シャフトに
M8 		002
60 A 004 990 65 00
コンビ6角ボルト
ファイヤ・ウォールに取り付けるブラケット
M6X28 		001
130 A 176 820 00 44
ワイパ・アーム
運転席側

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
 		001 L
130 A 176 820 34 00
ワイパ・アーム
運転席側

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863
 		001 L
130 A 176 820 03 44
ワイパ・アーム
運転席側

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
 		001 R
130 A 176 820 35 00
ワイパ・アーム
運転席側

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863
 		001 R
160 A 176 820 01 44
ワイパ・アーム
助手席側

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
 		001 L
160 A 176 820 36 00
ワイパ・アーム
助手席側

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863
 		001 L
160 A 176 820 02 44
ワイパ・アーム
助手席側

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
 		001 R
160 A 176 820 37 00
ワイパ・アーム
助手席側

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863
 		001 R
170 A 246 832 00 41
カバー
助手席側 		001 L
170 A 246 832 01 41
カバー
助手席側 		001 R
180 A 176 820 06 45
TS ワイパ・ブレード
部品セット、左右

[006]まで ｼｬｼ: N => まで 日付: 17/02/2015
 		001 L
180 A 176 820 28 00
TS ワイパ・ブレード

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
[007]から ｼｬｼ: N => から 日付: 17/02/2015
 		001 L
180 A 176 820 43 00
TS ワイパ・ブレード

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863

ﾌｯﾄﾉｰﾄ解説
[560]
MBオリジナル部品、ベルギー/              スイス/中国/チェコ/ドイツ/デンマーク/スペイン/フランス/英国/ハンガリー/イタリア/日本/ポーランド/スウェーデン/トルコ/ロシア/米国/南アフリカ共和国 （特許権保護）
より大きな市場拡大の可能性）
 		001 L
180 A 176 820 07 45
ワイパ・ブレード
部品セット、左右

[006]まで ｼｬｼ: N => まで 日付: 17/02/2015
 		001 R
180 A 176 820 27 00
TS ワイパ・ブレード

[004]まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 275863
まで ｼｬｼ: N 263837 => まで 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 263813
[007]から ｼｬｼ: N => から 日付: 17/02/2015
 		001 R
180 A 176 820 44 00
TS ワイパ・ブレード

[005]から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: P N 263813
から ｼｬｼ: N 263838 => から 日付: 09/07/2015 除外したﾓﾃﾞﾙｲﾔｰ: MN 275863

ﾌｯﾄﾉｰﾄ解説
[560]
MBオリジナル部品、ベルギー/              スイス/中国/チェコ/ドイツ/デンマーク/スペイン/フランス/英国/ハンガリー/イタリア/日本/ポーランド/スウェーデン/トルコ/ロシア/米国/南アフリカ共和国 （特許権保護）
より大きな市場拡大の可能性）
 		001 R
200 N 910112 010001
ヘキサゴン・ナット
運転席側ワイパ・アームをワイパ・シャフトに
M10

ﾌｯﾄﾉｰﾄ解説
[008]
注意DMSエラー!!!この使用場所では必ずTNR N910112010001を使用する必要があります。ご注文をもう一度確認してください
!!
 		001
200 N 000000 004415
ヘキサゴン・ナット
アクスル上のワイパ・アーム
M10

[009]まで ｼｬｼ: N => まで 日付: 01/07/2015
 		002
200 N 910112 010001
ヘキサゴン・ナット
アクスル上のワイパ・アーム
M10

[010]から ｼｬｼ: N => から 日付: 01/07/2015

ﾌｯﾄﾉｰﾄ解説
[008]
注意DMSエラー!!!この使用場所では必ずTNR N910112010001を使用する必要があります。ご注文をもう一度確認してください
!!
 		002
210 A 000 998 48 21
カバー・キャップ
ワイパ･アーム固定用ツール 		003
900 A 052 545 33 26
ソケット・スリーブ
ワイパ・モータ
4-PIN SLK2.8 		001
