一覧

CLK クーペ
209.342 => CLK 200 KOMPRESSOR
M: 271940
GM: 711656, 716628, 716631
GA: 722695

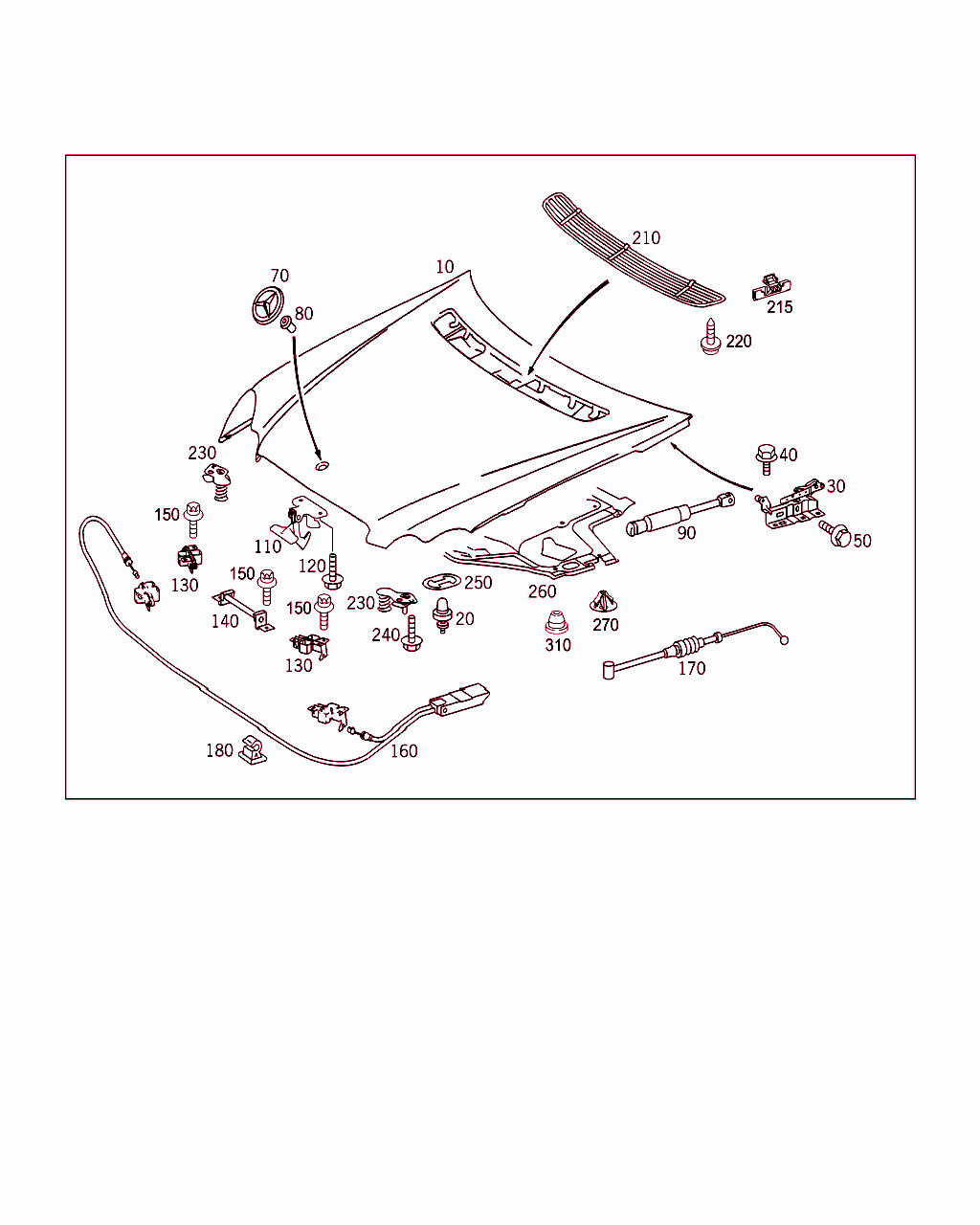

Schema

B88120000162.091015

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 880 00 57
エンジン・フード 001
20 A 203 988 00 11
バッファ
補強材に取り付けるエンジン・フード・サポート 		002
30 A 203 880 03 28
ヒンジ
左 		001
30 A 203 880 04 28
ヒンジ
右 		001
40 A 140 990 10 17
フランジ付き6角ボルト
サイド・メンバに取り付けるヒンジ
M6X20 		006
50 A 002 984 39 29
ボルト
エンジン・フードに取り付けるヒンジ
M6X11

これに変更 A 202 990 25 01 		006
50 A 202 990 25 01
フランジ付き6角ボルト
エンジン・フードに取り付けるヒンジ
M6X16 		006
70 A 129 888 01 16
社名エンブレム
エンジン・フード上

これに変更 A 207 817 03 16 		001
70 A 207 817 03 16
社名エンブレム
エンジン・フード上 		001
80 A 201 997 22 81
グロメット
エンジン・フードに取り付ける社名エンブレム 		002
90 A 203 880 04 29
ガス・スプリング
左 		001
90 A 203 880 00 29
スプリング
右 		001
110 A 209 880 00 64
セーフティ・フック
センタ・フロント・エンジン・フード

これに変更 A 209 880 01 64 		001
110 A 209 880 01 64
セーフティ・フック
センタ・フロント・エンジン・フード

これに変更 A 219 880 00 64
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
110 A 219 880 00 64
セーフティ・フック
センタ・フロント・エンジン・フード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
120 N 910105 006023
6角ボルト
セーフティ・フックをエンジン・フードに
M6X16 		002
130 A 203 880 00 60
エンジン・フード・ロック
エンジン・フード・リリース

これに変更 A 219 880 00 60 		002
130 A 219 880 00 60
シール・キャップ下部
エンジン・フード・リリース

これに変更 A 219 880 01 60 		002
130 A 219 880 01 60
カバー・キャップ
エンジン・フード・リリース 		002
140 A 203 880 00 64
セーフティ・フック
センタ・フロント・エンジン・フード 		001
150 N 910143 006000
6角丸頭ボルト
シール・キャップに
M6X12

[031]まで ｼｬｼ: F 253189 => まで 日付: 31/01/2008
 		006
150 N 910105 006023
6角ボルト
シール・キャップに
M6X16

[032]から ｼｬｼ: F 253190 => から 日付: 31/01/2008
 		006
160 A 203 880 04 59
リリース・ケーブル
フロント 		001
170 A 209 880 01 59
リリース・ケーブル
後部 		001
180 A 000 995 01 48
クランプ・ピース
ラジエタ・アッパ・フレーム・クロス・メンバ上のエンジン・フード・リリース・ケーブル 		002
210 A 203 880 02 05
トリム・リング
エア・インレット・グリル

これに変更 A 203 880 19 05

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[033]まで ｼｬｼ: F 184050 => まで 日付: 31/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]3548バーンスタイン・レッド548U-806
3590フレイム・オパール590U025009
5345ジャスパー・ブルー (メタリック)345U
5357メタリック・イオライト・ブルー357U-806
5359タンザナイト・ブルー359U
5943メタリック・アイス・ブルー943U
6816アンドラダイト・グリーン (メタリック塗装)816U-806
9040ブラック040U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U-806
9762テルリウム・シルバー762U
9960アラバスタ・ホワイト960U
9999無色045U
 		001
210 A 203 880 19 05
カバー
エア・インレット・グリル

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]1693トラベルティン・ベージュ、マイカ693U
3567チタン・レッド567U
3590フレイム・オパール590U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5943メタリック・アイス・ブルー943U
6816アンドラダイト・グリーン (メタリック塗装)816U
7747パーライト・グレー747U
9040ブラック040U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9775イリジウム・シルバー775U
9960アラバスタ・ホワイト960U
9999無色025U/029U/031U/032U/033U/034U/036U/037U/038U/039U/041U/042U/043U/046U/048U
9999無色112U/143U/269U/279U/300U/366U/357U/487U/541U/544U/548U/572U/582U/584U/586U/623U/650U/753U/755U/762U/799U/800U/810U/814U/891U/904U/935U/941U/963U
 		001
215 A 001 991 16 70
クリップ
カバー固定用ツール 		011
220 N 000000 001527
鉄板ビス
エンジン・フードに取り付けるグリル
4.8X13 		003
230 A 203 880 04 60
シール・キャップ
上部 		002
240 N 910105 006023
6角ボルト
エンジン・フード・ロック
M6X16 		004
240 N 910143 006000
6角丸頭ボルト
エンジン・フード・ロック
M6X12 		004
250 A 220 889 09 95
スペーサ
内側 		002
260 A 209 682 01 26
ダンパ
エンジン・フードへ 		001
270 A 001 988 03 25
クリップ
エンジン・フードに取り付けるダンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		019
310 A 000 998 00 50
クロージング・プラグ
塗料流出口 		002
