一覧

CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

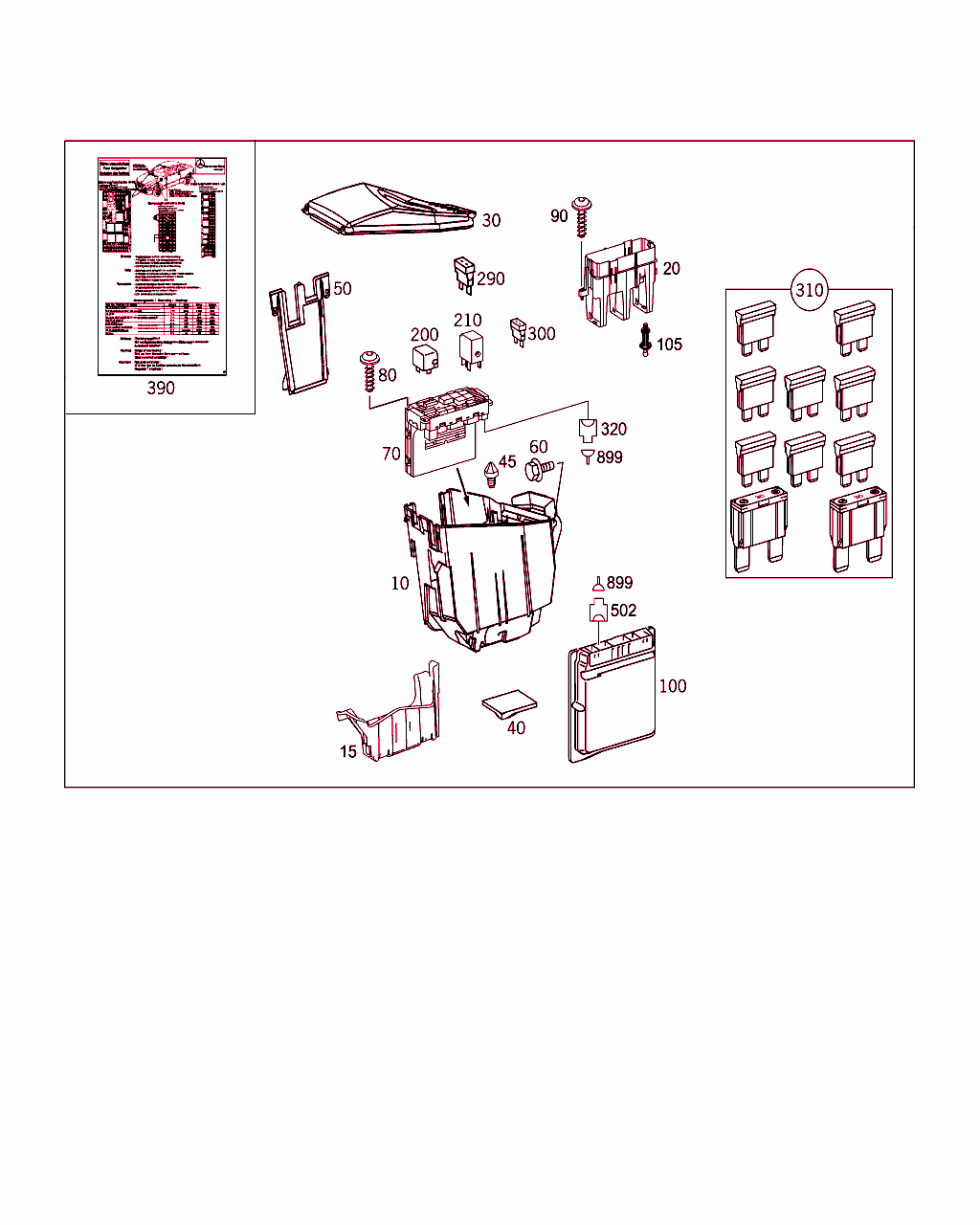

Schema

B54080000459.100112

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 545 22 01
ユニット・ケース
左ユニット・コンパートメント 		001 L
10 A 203 545 23 01
ユニット・ケース
右ユニット・コンパートメント 		001 R
30 A 203 545 14 03
カバー
ユニット・ボックス、エンジンルーム、左フロント 		001 L
30 A 203 545 13 03
カバー
ユニット・ボックス、エンジンルーム、右フロント

[077]から ｼｬｼ: T 004427 => から 日付: 12/05/2003
 		001 R
40 A 220 546 00 79
インシュレータ
デバイス・ボックスおよびホイール・ハウスに 		001 L
45 A 203 545 00 74
センタリング・ピン
?ユニット・ボックス / ホイール・ハウス 		001 R
50 A 203 545 03 46
カバー
/ ユニット・ボックス 		001 R
50 A 203 545 02 46
カバー
/ ユニット・ボックス 		001 L
60 N 910105 006023
6角ボルト
デバイス・ボックス / ペダル・ポット
M6X16 		004
70 A 203 545 30 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

これに変更 A 203 545 36 01

[078]まで ｼｬｼ: T 088808 => まで 日付: 29/06/2007
[079]まで ｼｬｼ: F 249999 => まで 日付: 29/06/2007
 		001
70 A 203 545 36 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

これに変更 A 203 545 42 01

[078]まで ｼｬｼ: T 088808 => まで 日付: 29/06/2007
[079]まで ｼｬｼ: F 249999 => まで 日付: 29/06/2007
 		001
70 A 203 545 42 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

これに変更 A 203 545 46 01

ﾌｯﾄﾉｰﾄ解説
[052]
次の車台番号以前の車両には古い部品番号のものを使用すること

[078]まで ｼｬｼ: T 088808 => まで 日付: 29/06/2007
[079]まで ｼｬｼ: F 249999 => まで 日付: 29/06/2007
 		001
70 A 203 545 46 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

これに変更 A 203 545 50 01

[044]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008
[080]まで ｼｬｼ: F 263999 => まで 日付: 31/07/2008
 		001
70 A 203 545 50 01
コントロールユニット
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

これに変更 A 203 906 00 05

ﾌｯﾄﾉｰﾄ解説
[052]
次の車台番号以前の車両には古い部品番号のものを使用すること

[044]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008
[080]まで ｼｬｼ: F 263999 => まで 日付: 31/07/2008
 		001
70 A 203 906 00 05
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール
SAM/SRB N10/1

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
80 A 001 984 59 29
6角丸頭ボルト
メイン・エレクトリック
4 X 20 MM 		003
100 A 272 153 37 79
コントロール・ユニット
エンジン・コントロール・ユニット

これに変更 A 272 153 54 79

[117]まで ｼｬｼ: T 077618 => まで 日付: 04/09/2006
[118]まで ｼｬｼ: F 212410 => まで 日付: 31/07/2006

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
100 A 272 153 54 79
コントロール・ユニット
エンジン・コントロール・ユニット

[117]まで ｼｬｼ: T 077618 => まで 日付: 04/09/2006
[118]まで ｼｬｼ: F 212410 => まで 日付: 31/07/2006

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
100 A 272 153 32 91
コントロール・ユニット/ブラケット
エンジン・コントロール・ユニット
MSG

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
100 A 272 153 12 91
コントロールユニット/ブラケット
エンジン・コントロール・ユニット

これに変更 A 272 153 60 91

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050909AEJ 07/1
 		001
100 A 272 153 60 91
コントロールユニット/ブラケット
エンジン・コントロール・ユニット
MSG

これに変更 A 272 153 75 91

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[525]
返品は、必ずドイツ国内の SYREK 社を介して行うように                                  注意してください。部品はリビルト部品として注文してください。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
100 A 272 153 75 91
コントロールユニット/ブラケット
エンジン・コントロール・ユニット
MSG

これに変更 A 272 153 51 91

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
100 A 272 153 51 91
コントロールユニット/ブラケット
エンジン・コントロール・ユニット
MSG

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
105 A 000 993 08 60
ピン
コントロール・ユニット・マウント 		004
200 A 002 542 14 19
リレー
ピン配置:
L, Q 		001
200 A 002 542 59 19
リレー
ピン配置:
N
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 424
ｺｰﾄﾞ日付指定名称
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
 		001
200 A 002 542 26 19
リレー
ピン配置:
O 		001
210 A 002 542 11 19
リレー
ピン配置:
I, K, S 		001
290 N 000000 004215
ヒューズ・エレメント
ピン配置 65、ガソリン・エンジン用
E-40 		001
300 N 000000 004202
ヒューズ・エレメント
ピン配置 44、自動車電話
C-5 		001
300 N 000000 004207
ヒューズ・エレメント
ピン配置 53、ディーゼル・エンジン用
C-25 		001
300 N 072581 000305
ヒューズ・エレメント
ピン配置 54、ガソリン・エンジン用
15A 		001
300 N 072581 000303
ヒューズ・エレメント
ピン配置 54、ディーゼル・エンジン用
7.5A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: M611
ｺｰﾄﾞ日付指定名称
[M611]19951002R4 ディーゼル・エンジン OM611
 		001
300 N 910153 000000
ヒューズ・エレメント
ピン配置 58、コンフォート・マニュアル・トランスミッション
40A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 424
ｺｰﾄﾞ日付指定名称
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
 		001
300 N 072581 000305
ヒューズ・エレメント
ピン配置 61、コンフォート・マニュアル・トランスミッション
15A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 424
ｺｰﾄﾞ日付指定名称
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
 		001
310 A 000 546 02 73
ヒューズ・カートリッジ
スペア・ヒューズ

これに変更 N 000000 004325

ﾌｯﾄﾉｰﾄ解説
[052]
次の車台番号以前の車両には古い部品番号のものを使用すること

[121]まで ｼｬｼ: T 065855 => まで 日付: 23/11/2005
[122]まで ｼｬｼ: F 184344 => まで 日付: 31/10/2005
 		001
310 N 000000 004325
交換用ヒューズ・セット
スペア・ヒューズ 		001
320 A 037 545 55 28
プラグ
フロント SAM/SRB コントロール・ユニット
8-PIN SLK2.8;N10/1 		001
320 A 168 545 01 28
クラッチ
フロント SAM/SRB コントロール・ユニット
1-PIN SLK8;N10/1 		001
320 A 037 545 60 28
プラグ
フロント SAM/SRB コントロール・ユニット、紫
2-PIN MQS;N10/1 		001
320 A 037 545 67 28
クラッチ
フロント SAM/SRB コントロール・ユニット
7-PIN MQS/MCP2.8;N10/1 		001
320 A 038 545 48 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
3-PIN MCP2.8;N10/1 		002
320 A 210 545 40 28
クラッチ
フロント SAM/SRB コントロール・ユニット
1-PIN JPT;N10/1 		001
320 A 038 545 48 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
3-PIN MCP2.8 		001
320 A 037 545 69 28
クラッチ
フロント SAM/SRB (黒) コントロール・ユニット
2-PIN LSK8;N10/1 		001
320 A 037 545 61 28
プラグ
フロント SAM/SRB (緑) コントロール・ユニット
2-PIN MQS;N10/1 		001
320 A 037 545 35 28
クラッチ
フロント SAM/SRB (黒) コントロール・ユニット
6-PIN MCP2.8;N10/1 		001
320 A 002 540 59 81
ソケット
フロント SAM/SRB (黒) コントロール・ユニット
10-PIN MQS;N10/1 		001
320 A 002 540 86 81
コネクタ・ハウジング
フロント SAM/SRB コントロール・ユニット
14-PIN MQS;N10/1 		001
320 A 037 545 37 28
プラグ
フロント SAM/SRB コントロール・ユニット、紫
6-PIN MCP2.8;N10/1 		001
320 A 037 545 39 28
プラグ
フロント SAM/SRB (黒) コントロール・ユニット
10-PIN SLK 2.8;N10/1 		001
320 A 001 545 49 40
コネクタ・ハウジング
フロント SAM/SRB コントロール・ユニット
28-PIN MQS;N10/1 		001
320 A 037 545 31 28
プラグ
フロント SAM/SRB (黒) コントロール・ユニット
4-PIN MCP2.8;N10/1 		001
320 A 000 545 91 03
カバー
MQS;PART 1 TO A 001 545 49 40 		001
320 A 037 545 32 28
クラッチ
フロント SAM/SRB (青) コントロール・ユニット
4-PIN MCP 2.8;N10/1 		001
320 A 001 545 08 83
キャップ
PART 2 TO A 001 545 49 40 		001
320 A 037 545 36 28
クラッチ
フロント SAM/SRB (青) コントロール・ユニット
6-PIN MCP2.8;N10/1 		001
320 A 037 545 26 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
2-PIN MCP2.8;N10/1 		001
320 A 037 545 63 28
プラグ
フロント SAM/SRB (黒) コントロール・ユニット
3-PIN MQS;N10/1 		001
320 A 037 545 40 28
クラッチ
フロント SAM/SRB コントロール・ユニット
10-PIN SLK2.8;N10/1 		001
390 A 209 545 10 00
名称プレート
ヒューズ・リレー・ボックス

これに変更 A 209 545 11 00

[042]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[043]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[089]まで ｼｬｼ: T 056554 => まで 日付: 31/05/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[123]まで ｼｬｼ: F 167229 => まで 日付: 23/05/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
390 A 209 545 11 00
名称ストリップ
ヒューズ・リレー・ボックス

[042]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[043]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[089]まで ｼｬｼ: T 056554 => まで 日付: 31/05/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[123]まで ｼｬｼ: F 167229 => まで 日付: 23/05/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
390 A 209 545 13 00
名称ストリップ
ヒューズ・リレー・ボックス

[124]から ｼｬｼ: T 048983 => から 日付: 10/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[125]から ｼｬｼ: F 132632 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[126]まで ｼｬｼ: T 074898 => まで 日付: 08/08/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[127]まで ｼｬｼ: F 206016 => まで 日付: 02/07/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
390 A 209 545 15 00
名称ストリップ
ヒューズ・リレー・ボックス

[104]から ｼｬｼ: T 068641 => から 日付: 10/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
[105]から ｼｬｼ: F 185106 => から 日付: 13/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
502 A 002 540 86 81
コネクタ・ハウジング
ランプ・スイッチ
14-PIN MQS;S1 		001
502 A 220 545 95 28
プラグ
エンジン・コントロール・ユニット
9-PIN; JPT;N3/10 		001
502 Q 0000000001
重要情報
エンジン・ケーブル・ハーネス側のコネクタ・ハウジング、以下を参照:
M54 		001
899 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
899 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
899 A 000 540 58 05
電気ケーブル
6.0 MM2 LSK8 AG

ﾌｯﾄﾉｰﾄ解説
[055]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
899 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
899 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
899 A 000 540 57 05
ハーネス
4.0 MM2 LSK8 AG

ﾌｯﾄﾉｰﾄ解説
[055]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
899 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
899 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[055]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
899 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
899 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
899 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
