CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

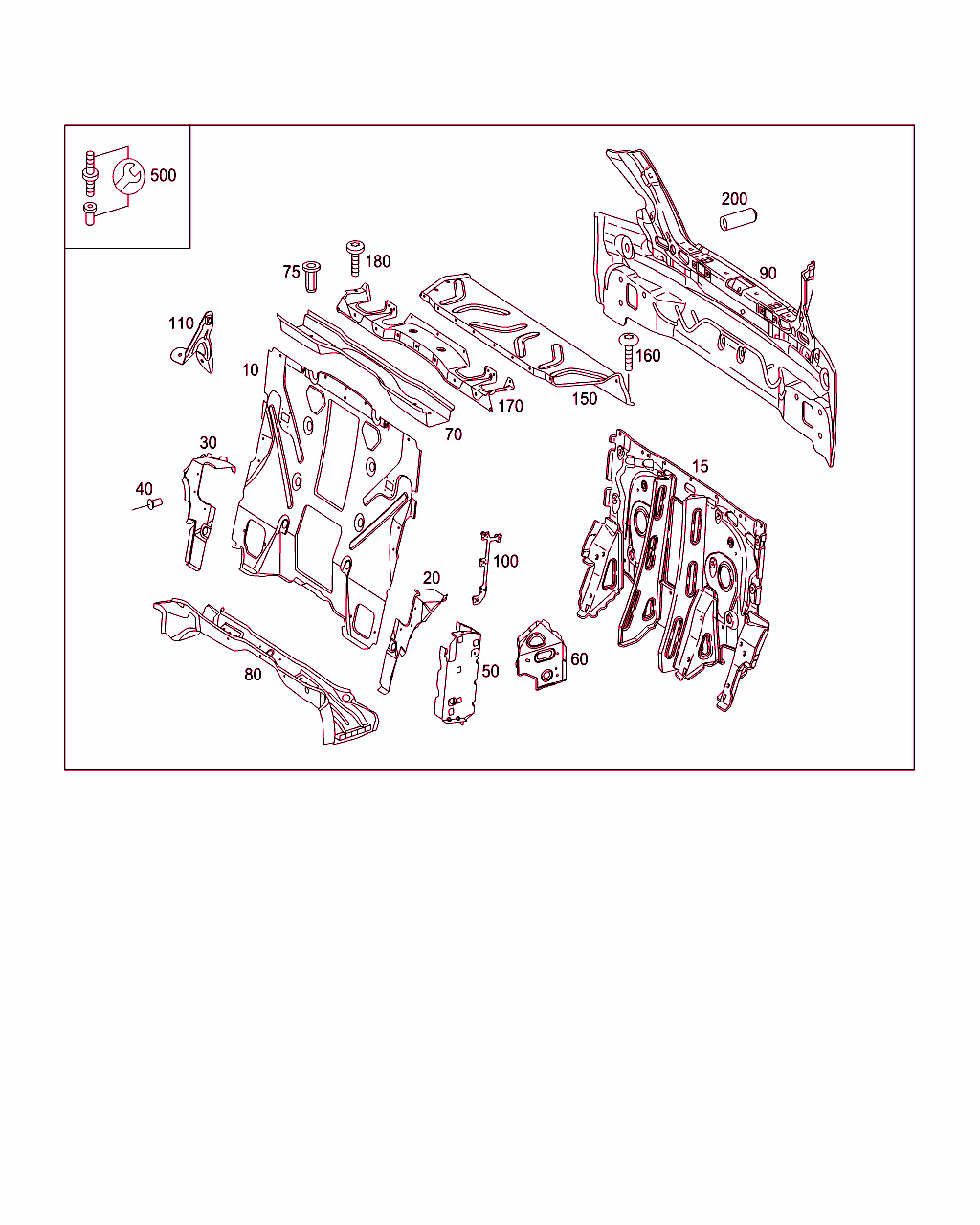

Schema

B64030000291.130607

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 640 05 60
リアパネル 001
15 A 209 640 07 60
リアパネル
上

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
20 A 209 640 09 31
コンソール
左 		001
30 A 209 640 10 31
コンソール
右 		001
40 A 003 990 36 97
リベット
左コンソール固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970804左および右リヤ・サイドバッグ
 		002
40 A 003 990 36 97
リベット
右右コンソール固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970804左および右リヤ・サイドバッグ
 		002
50 A 209 640 05 48
ロッキング・ピース
左 		001
50 A 209 640 06 48
ロッキング・ピース
右 		001
60 A 209 640 09 48
ロッキング・ピース
左 		001
60 A 209 640 10 48
ロッキング・ピース
右 		001
70 A 209 646 03 01
センタ・ピース
内側上部 		001
75 N 000000 003627
リベット・ナット
6X23,5 		006
80 A 209 640 01 14
クロスメンバ 001
90 A 209 640 06 71
パネル
下 		001
90 A 209 640 05 71
リヤ・センタ・ピース
リヤ・センタ・ピース下部

これに変更 A 209 640 06 71 		001
100 A 209 640 01 51
ホルダー
左 		001
100 A 209 640 02 51
ホルダー
右 		001
110 A 209 640 17 31
コンソール
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970804左および右リヤ・サイドバッグ
 		001
110 A 209 640 18 31
コンソール
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]19970804左および右リヤ・サイドバッグ
 		001
150 A 209 646 02 32
カバー 001
160 N 000000 001476
6角丸頭ボルト
カバーに
M6X16 		017
170 A 209 646 25 16
増幅 001
180 N 000000 001146
6角丸頭ボルト
補強材に
M6X16

これに変更 N 000000 001475 		019
180 N 000000 001475
6角丸頭ボルト
補強材に
M6X12 		018
180 N 000000 001474
6角丸頭ボルト
M6X10 		018
200 A 209 778 03 33
カバー
ピン / ウォール

[004]から ｼｬｼ: T 048983 => から 日付: 10/01/2005
[005]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
