CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

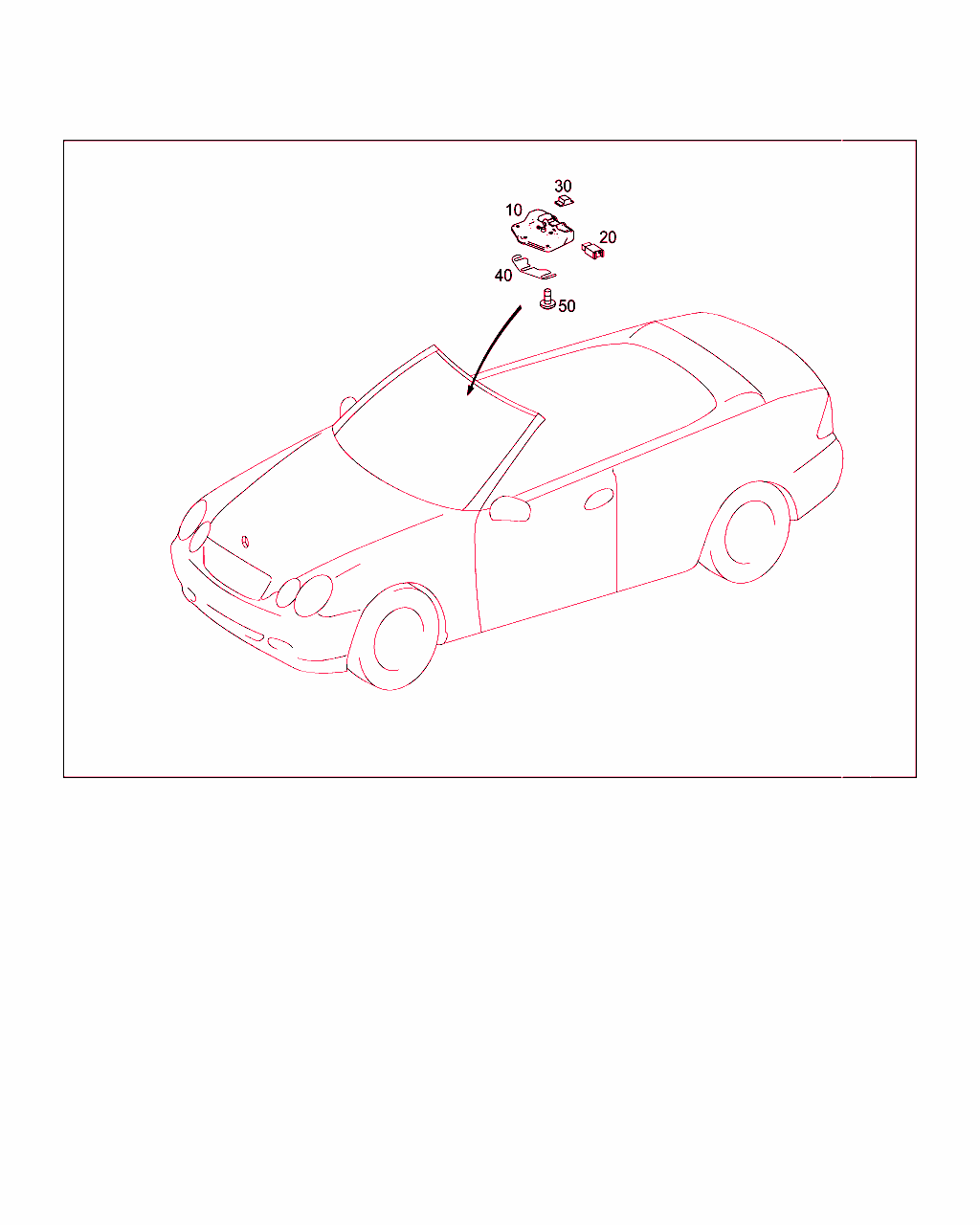

Schema

B77105000002.100726

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 770 01 22
ソフト・トップ・マウント
左側、ソフト・トップ・キャッチはロックされている

これに変更 A 209 770 07 22

ﾌｯﾄﾉｰﾄ解説
[047]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.33-P-1007QA#
 		001
10 A 209 770 07 22
ソフト・トップ・マウント
左側、ソフト・トップ・キャッチはロックされている

ﾌｯﾄﾉｰﾄ解説
[047]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.33-P-1007QA#
 		001
10 A 209 770 02 22
ソフト・トップ・マウント
右側、キャッチ・ポジションのソフト・トップ・キャッチ

これに変更 A 209 770 08 22

ﾌｯﾄﾉｰﾄ解説
[029]
次の車台番号以前の車両には古い部品番号のものを使用すること
[047]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.33-P-1007QA#

[048]まで ｼｬｼ: T 105596 => まで 日付: 12/11/2008
[049]まで ｼｬｼ: F 299999 => まで 日付: 23/12/2008
 		001
10 A 209 770 08 22
ソフト・トップ・マウント
右側、キャッチ・ポジションのソフト・トップ・キャッチ

ﾌｯﾄﾉｰﾄ解説
[047]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.33-P-1007QA#
 		001
20 A 209 820 23 10
スイッチ
左側、ソフト・トップ・キャッチはロックされている

これに変更 A 209 820 11 51

ﾌｯﾄﾉｰﾄ解説
[029]
次の車台番号以前の車両には古い部品番号のものを使用すること
[050]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.39-P-3687QA#

[048]まで ｼｬｼ: T 105596 => まで 日付: 12/11/2008
[049]まで ｼｬｼ: F 299999 => まで 日付: 23/12/2008
 		001
20 A 209 820 11 51
スイッチ
左側、ソフト・トップ・キャッチはロックされている

ﾌｯﾄﾉｰﾄ解説
[050]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.39-P-3687QA#
 		001
20 A 209 820 24 10
スイッチ
右側、キャッチ・ポジションのソフト・トップ・キャッチ

ﾌｯﾄﾉｰﾄ解説
[051]
WISで作業マニュアルを確認                                                 WIS-NET#AR77.39-P-3686QA#
 		001
30 A 000 998 67 40
ストップバッファ
左側、ソフト・トップ・キャッチはロックされている 		001
30 A 000 998 68 40
ストップバッファ
右側、キャッチ・ポジションのソフト・トップ・キャッチ 		001
40 A 209 776 00 97
サポート
ソフト・トップ・マウント 		004
50 N 000000 001475
6角丸頭ボルト
ソフト・トップ・マウント
M6X12 		006
