一覧

CLK カブリオレ
209.465 => CLK 320
M: 112955
GA: 722618

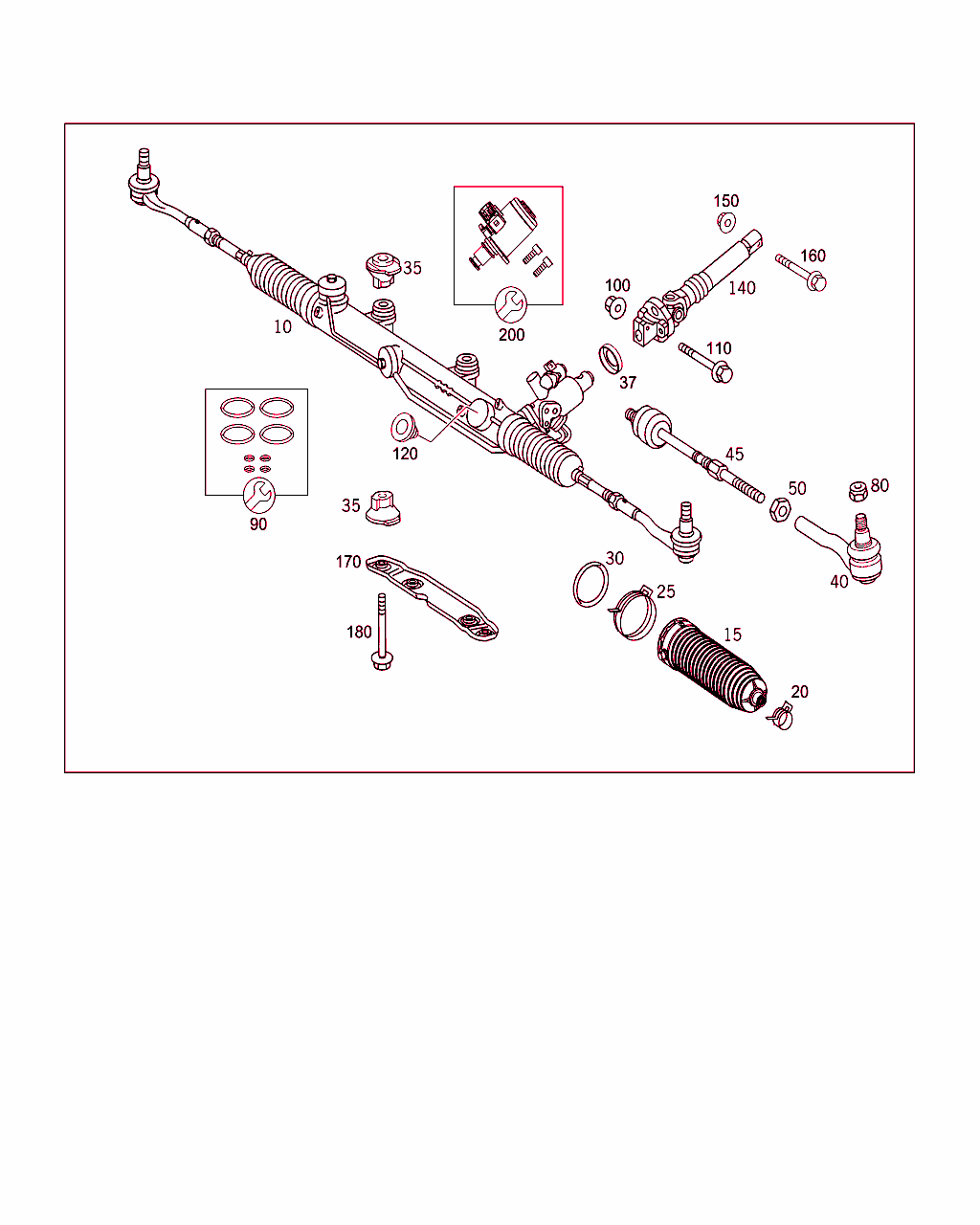

Schema

B46015000076.130304

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 460 11 00
ステアリング

[002]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[003]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
10 A 203 460 33 00
ステアリング

[004]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[005]から ｼｬｼ: F 088109 => から 日付: 11/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001 L
10 A 203 460 13 00
ステアリング
パラメータ・ステアリング

[002]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[003]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+213
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
 		001 L
10 A 203 460 35 00
ステアリング

[004]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[006]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-P98+213
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
 		001 L
10 A 203 460 13 00
ステアリング

[002]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[003]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+494
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001 L
10 A 203 460 52 00
ステアリング
パラメータ・ステアリング

[004]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[006]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+494
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001 L
10 A 203 460 25 00
ステアリング

[002]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[003]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 R
10 A 203 460 34 00
ステアリング

[005]から ｼｬｼ: F 088109 => から 日付: 11/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[007]から ｼｬｼ: T 023346 => から 日付: 11/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001 R
10 A 203 460 27 00
ステアリング
パラメータ・ステアリング

[002]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[003]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
 		001 R
10 A 203 460 36 00
ステアリング

[004]から ｼｬｼ: T 023346 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[006]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+213
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
 		001 R
15 A 203 463 02 96
ベローズ
ステアリング

[008]まで ｼｬｼ: T 056554 => まで 日付: 31/05/2005
[009]まで ｼｬｼ: F 167229 => まで 日付: 31/07/2005
 		002
15 A 171 463 00 96
スリーブ
ステアリング

[010]から ｼｬｼ: T 056555 => から 日付: 31/05/2005
[011]から ｼｬｼ: F 167230 => から 日付: 31/07/2005
 		002
20 A 210 463 08 17
クランピング・ブラケット
ステアリング外側のブーツ
15.2-18.5 MM 		002
25 A 210 463 07 17
クランプ・ピース
ステアリング内側のブーツ
68 MM 		002
30 A 021 997 41 48
シールリング
ブーツ 		002
35 A 203 333 05 14
ベアリング
ステアリング 		002
37 A 203 460 00 64
RS 保護キャップ
ステアリング・ギヤ 		001 L
37 A 203 460 01 64
RS 保護キャップ
ステアリング・ギヤ 		001 R
40 A 203 330 19 03
タイ・ロッド
左外側

これに変更 A 203 330 39 03 		001
40 A 203 330 39 03
タイ・ロッド
左外側 		001
40 A 203 330 20 03
タイ・ロッド
右外側

これに変更 A 203 330 40 03 		001
40 A 203 330 40 03
タイ・ロッド
右外側 		001
45 A 230 338 00 15
タイ・ロッド
左および右内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		002
50 N 308673 014001
ヘキサゴン・ナット
左および右
M14X1.5 		002
80 N 000000 003281
ヘキサゴン・ナット
タイ・ロッドをステアリング･ナックルに
M14X1,5 		002
90 A 203 460 42 00
RS シールリング
コントロール・ケーブル・シール 		001
100 A 140 990 09 58
ナット
ステアリング・ギヤに取り付けるステアリング･カップリング
M8 		001
110 A 210 990 06 04
ボルト
ステアリング・ギヤに取り付けるステアリング･カップリング
M8X39 		001
120 A 210 988 01 28
プラグ
ステアリング・ギヤ 		001
140 A 203 462 04 78
クラッチ・スリーブ
ステアリングに 		001 L
140 A 203 462 04 78
クラッチ・スリーブ
ステアリングに 		001 R
150 A 140 990 09 58
ナット
クラッチ・スリーブ下部に
M8 		001
160 N 910105 008014
6角ボルト
クラッチ・スリーブ下部に
M8X35 		001
170 A 203 460 03 28
プレート
ステアリング / クロス・メンバ

これに変更 A 203 628 01 11 		001
170 A 203 628 01 11
プレート
ステアリング / クロス・メンバ 		001
180 A 015 990 92 01
フランジ付き6角ボルト
プレート固定用ツール
M12X70 		004
200 A 221 460 01 84
RS バルブ
リペア・キット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19991102パラメータ・ステアリング / バリオ・ステアリング
 		001
