一覧

CLK カブリオレ
209.465 => CLK 320
M: 112955
GA: 722618

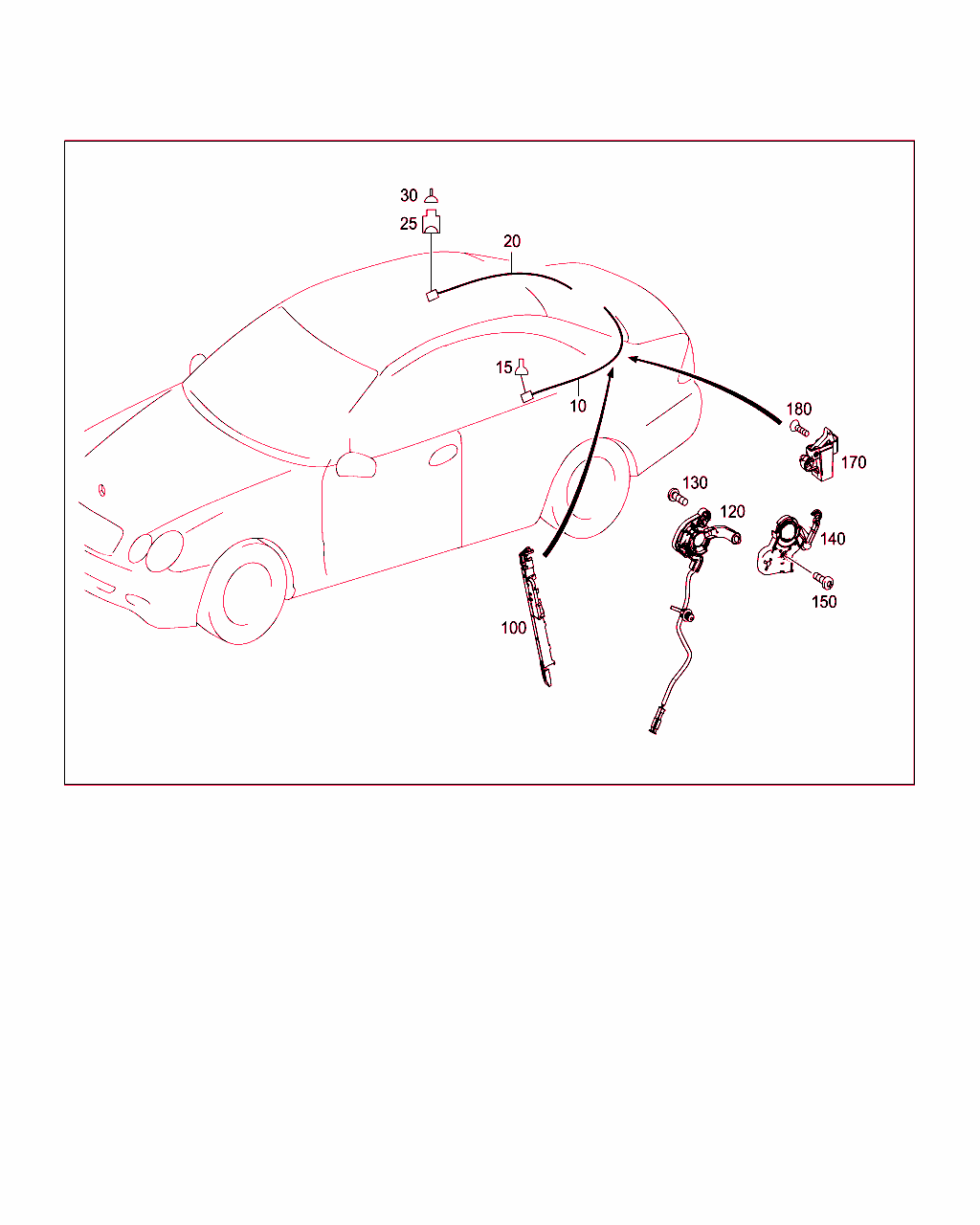

Schema

B77039000002.100729

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 540 02 06
ケーブル・ハーネス
リヤ・ウインドウ・デフォッガ、マイナス・ケーブル

[043]まで ｼｬｼ: T 040010 => まで 日付: 23/08/2004
[044]まで ｼｬｼ: F 110959 => まで 日付: 11/01/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
10 A 209 540 84 32
電気ケーブル
リヤ・ウインドウ・デフォッガ、マイナス・ケーブル

[045]から ｼｬｼ: T 040011 => から 日付: 23/08/2004
[046]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
 		001
15 A 000 546 79 40
ソケット・スリーブ
1.0-2.5 MM2 FF6.3;756 		NB
20 A 209 540 01 06
ケーブル・ハーネス
リヤ・ウインドウ・デフォッガ、プラス・ケーブル

[043]まで ｼｬｼ: T 040010 => まで 日付: 23/08/2004
[044]まで ｼｬｼ: F 110959 => まで 日付: 11/01/2004

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
20 A 209 540 83 32
電気ケーブル
リヤ・ウインドウ・デフォッガ、プラス・ケーブル

[045]から ｼｬｼ: T 040011 => から 日付: 23/08/2004
[046]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
 		001
25 A 032 545 17 28
プラグ
リヤ・ウインドウ・デフォッガ
1-PIN RK2.5;X19 		001
30 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 RK2.5;207 		NB
100 A 209 820 18 10
スイッチ
ソフト・トップ・コンパートメント・カバー「開」/「閉」
S 84/13 		001
120 A 209 820 20 10
スイッチ
ソフト・トップ・フロント「開」
S 84/3 		001
130 A 001 984 74 29
平頭ボルト(6角穴付き)
スイッチ固定用ツール
M4X12 		002
140 A 209 820 21 10
スイッチ
ソフト・トップ・フレーム「上昇」/「下降」
S 84/15 		001
150 A 001 984 74 29
平頭ボルト(6角穴付き)
スイッチ固定用ツール
M4X12 		001
170 A 209 820 19 10
スイッチ
ソフト・トップ・コンパートメント・カバー「キャッチ・ポジション」
S 84/22 		002
180 A 001 984 83 29
ボルト
ソフト・トップ・コンパートメント・カバー・スイッチ
4 X 10 		002
