一覧

クーペ-セダン
219.356 => CLS 350
M: 272964, 272985
GA: 722906

Schema

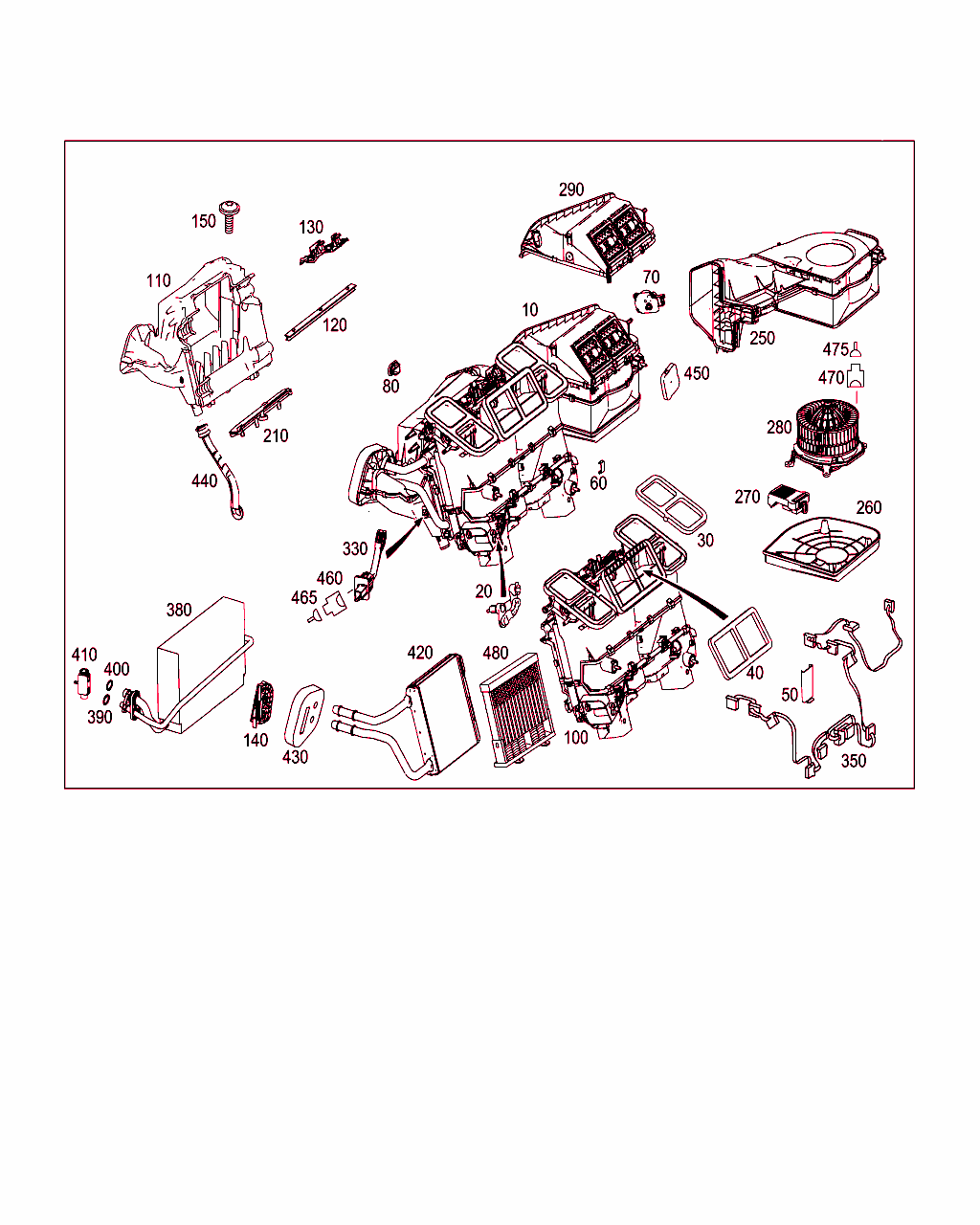

B83045000211.080331

[image]

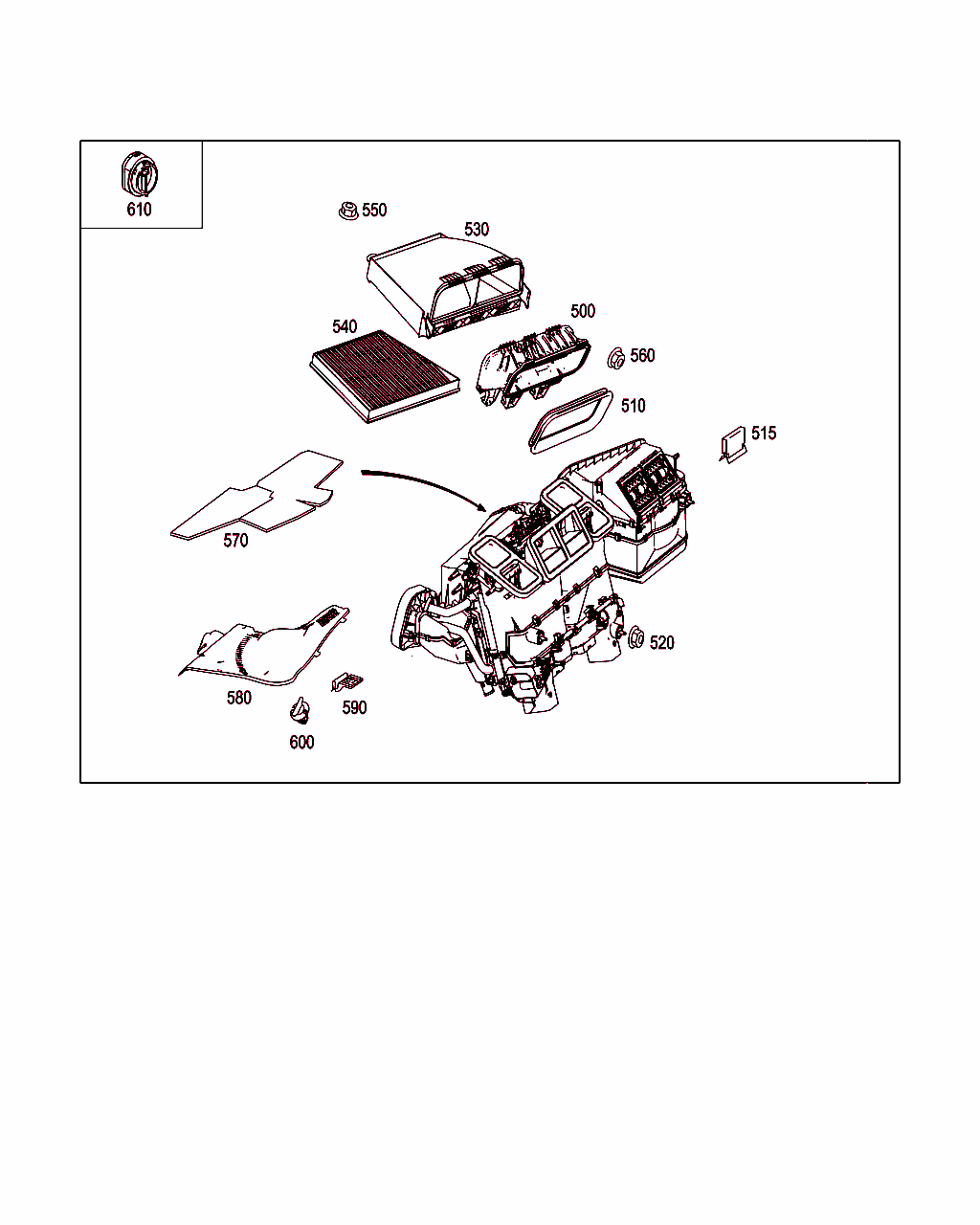

B83045000212.050421

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 830 01 62
ヒータ・ハウジング

[002]まで ｼｬｼ: A 101807 => まで 日付: 30/11/2006
 		001 L
10 A 211 830 24 60
ヒータ・ハウジング

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 L
10 A 211 830 05 62
ヒータ・ハウジング

[002]まで ｼｬｼ: A 101807 => まで 日付: 30/11/2006
 		001 R
10 A 211 830 26 60
ヒータ・ハウジング

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 R
10 A 211 830 03 60
エアコン
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 L
10 A 211 830 06 60
エアコン
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 R
10 A 211 830 30 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 R
10 A 211 830 28 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 L
10 A 211 830 29 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 R
10 A 211 830 27 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 L
20 A 211 830 01 33
操作レバー 001
20 A 211 830 01 33
操作レバー
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001
30 A 211 835 02 98
ガスケット
左および右エア・ダクト 		002
40 A 211 835 03 98
ガスケット
センタ・ノズル 		001
50 A 000 835 18 34
スプリング
ブロワー・ハウジングに 		002
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング 		052
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		055
70 A 203 820 16 42
モータ
エア・フラップ調整 		006
70 A 203 820 16 42
モータ
エア・フラップ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		011
80 A 203 835 00 93
スペーサ
ハウジング上部 		002
100 A 211 830 03 03
ハウジング 001
100 A 211 830 04 03
ハウジング
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001
110 A 211 830 22 03
TS ハウジング
エバポレータ 		001 L
110 A 211 830 23 03
TS ハウジング
エバポレータ 		001 R
120 A 211 835 01 98
ガスケット
下部に取り付ける上部 		001
130 A 211 835 01 19
カバー
左混合運動部 		001
130 A 211 835 02 19
カバー
右混合運動部 		001
140 A 211 835 00 11
プレート
エクスパンション・ バルブ 		001 L
140 A 211 835 01 11
プレート
エクスパンション・ バルブ 		001 R
150 A 001 984 58 29
6角丸頭ボルト
4X16 		056
150 A 001 984 58 29
6角丸頭ボルト
4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		060
210 A 211 835 00 40
ハウジング
PTC オープニング 		001
210 A 211 835 00 40
ハウジング
PTC オープニング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001
250 A 211 830 09 03
ハウジング
ブロワ・モータ 		001 L
250 A 211 830 11 03
ハウジング
ブロワ・モータ 		001 R
260 A 211 830 17 03
ハウジング
ブロワ・ハウジング 		001 L
260 A 211 830 18 03
ハウジング
ブロワ・ハウジング 		001 R
270 A 230 821 63 51
ブロワ・レギュレータ 001
280 A 211 830 04 08
ブロワ・モータ

これに変更 A 211 830 09 08 		001 L
280 A 211 830 09 08
軸流ブロワ

これに変更 A 211 906 23 00 		001 L
280 A 211 906 23 00
ラジアル・ブロワ 001 L
280 A 211 830 05 08
ブロワ・モータ

これに変更 A 211 830 10 08 		001 R
280 A 211 830 10 08
軸流ブロワ

これに変更 A 211 906 24 00 		001 R
280 A 211 906 24 00
ラジアル・ブロワ 001 R
290 A 211 830 13 03
ハウジング
ブロワ 		001 L
290 A 211 830 15 03
ハウジング
ブロワ 		001 R
290 A 211 830 13 03
ハウジング
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 L
290 A 211 830 15 03
ハウジング
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 R
330 A 220 830 07 72
温度センサ
エバポレータ 		001
350 A 211 820 35 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: A 101807 => まで 日付: 30/11/2006
 		001 L
350 A 211 820 14 13
ハーネス
アクチュエータ

これに変更 A 211 820 25 13

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 L
350 A 211 820 25 13
電気ケーブル
アクチュエータ

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 L
350 A 211 820 37 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: A 101807 => まで 日付: 30/11/2006
 		001 R
350 A 211 820 15 13
ハーネス
アクチュエータ

これに変更 A 211 820 27 13

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 R
350 A 211 820 27 13
電気ケーブル
アクチュエータ

[003]から ｼｬｼ: A 101808 => から 日付: 30/11/2006
 		001 R
350 A 211 820 81 15
ハーネス
アクチュエータ

これに変更 A 211 820 28 13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 L
350 A 211 820 28 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 L
350 A 211 820 82 15
ケーブル・ハーネス
アクチュエータ

これに変更 A 211 820 29 13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 R
350 A 211 820 29 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001 R
350 A 211 820 30 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 L
350 A 211 820 31 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 R
350 A 211 820 32 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 L
350 A 211 820 33 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060717エアコン内気循環フィルタ
 		001 R
380 A 211 830 07 58
エバポレータ 001 L
380 A 211 830 08 58
エバポレータ 001 R
390 A 013 997 41 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ
10.6X2 MM 		001
400 A 140 997 09 45
丸形シール・リング
エバポレータに取り付けるエクスパンション・ バルブ
17X2 MM 		001
410 A 230 830 01 84
エクスパンション・バルブ? 001
420 A 211 830 03 61
熱交換器 001 L
420 A 211 830 04 61
熱交換器 001 R
430 A 211 835 04 98
ガスケット
エクスパンション・ バルブからパーティションへ 		001 L
430 A 211 835 05 98
ガスケット
エクスパンション・ バルブからパーティションへ 		001 R
440 A 211 832 47 94
ホース
左ウォータ・ドレン 		001
440 A 211 832 48 94
ホース
右ウォータ・ドレン 		001
450 A 219 831 00 38
カバー
エアコン・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		002
460 A 032 545 19 28
ハウジング
エバポレータ・センサ
2-PIN MQS;B10/6 		001
465 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
470 A 220 545 39 28
ハウジング
ブロワ・モータ
4-PIN SLK2.8 		001
475 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
475 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
500 A 211 830 00 44
エア・ダクト
ファイヤ・ウォール右側に取り付け 		001 L
500 A 211 830 01 44
エア・ダクト
ファイヤウォール左側 		001 R
510 A 210 835 03 98
ガスケット
エアコン・ユニット 		001
515 A 004 988 36 78
クリップ
シール固定用ツール 		002
520 N 910104 006000
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに
M6

これに変更 N 000000 004471 		003
520 N 000000 004471
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに

これに変更 N 910104 006001 		003
520 N 910104 006001
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに
M6 		003
530 A 211 830 00 03
ハウジング 001 L
530 A 211 830 01 03
ハウジング 001 R
540 A 211 830 00 18
チャコール・フィルタ

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001
550 A 000 984 00 10
ナット
ハウジング固定用ツール 		001
560 A 003 990 53 51
ナット
ファイヤウォールのエア・ダクト
M6 		004
570 A 211 682 12 04
ダンパ
エアコン・ユニット 		001 L
570 A 211 682 14 04
ダンパ
エアコン・ユニット 		001 R
580 A 219 832 00 08
カバー
運転席側

[006]まで ｼｬｼ: A 084578 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
580 A 211 832 01 08
カバー
運転席側

[007]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 L
580 A 219 832 03 08
カバー
運転席側

[006]まで ｼｬｼ: A 084578 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
580 A 211 832 02 08
カバー
運転席側

[007]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
580 A 211 832 04 08
カバー
助手席側

[006]まで ｼｬｼ: A 084578 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
580 A 211 832 07 08
カバー
助手席

[007]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 L
580 A 211 832 05 08
カバー
助手席側

[006]まで ｼｬｼ: A 084578 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
580 A 211 832 08 08
カバー
助手席側

[007]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
590 A 211 831 00 14
ホルダー
外側 		003
590 A 211 831 00 14
ホルダー
外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20021210変更年 2006 年 1 月
 		002
590 A 211 831 01 14
ホルダー
内側 		002 L
590 A 211 831 01 14
ホルダー
内側 		001 R
600 A 002 988 05 42
シール・キャップ
カバーに 		001
600 A 002 988 05 42
シール・キャップ
カバーに 		005 L
600 A 002 988 05 42
シール・キャップ
カバーに 		005 R
600 A 002 988 05 42
シール・キャップ
カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20021210変更年 2006 年 1 月
 		001
610 A 211 830 05 72
センサ
露点センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
 		001
610 A 203 837 01 10
カバー
エア・インテーク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040309エアコン
 		001
