一覧

クーペ-セダン
219.376 => CLS 55 AMG
M: 113990
GA: 722643

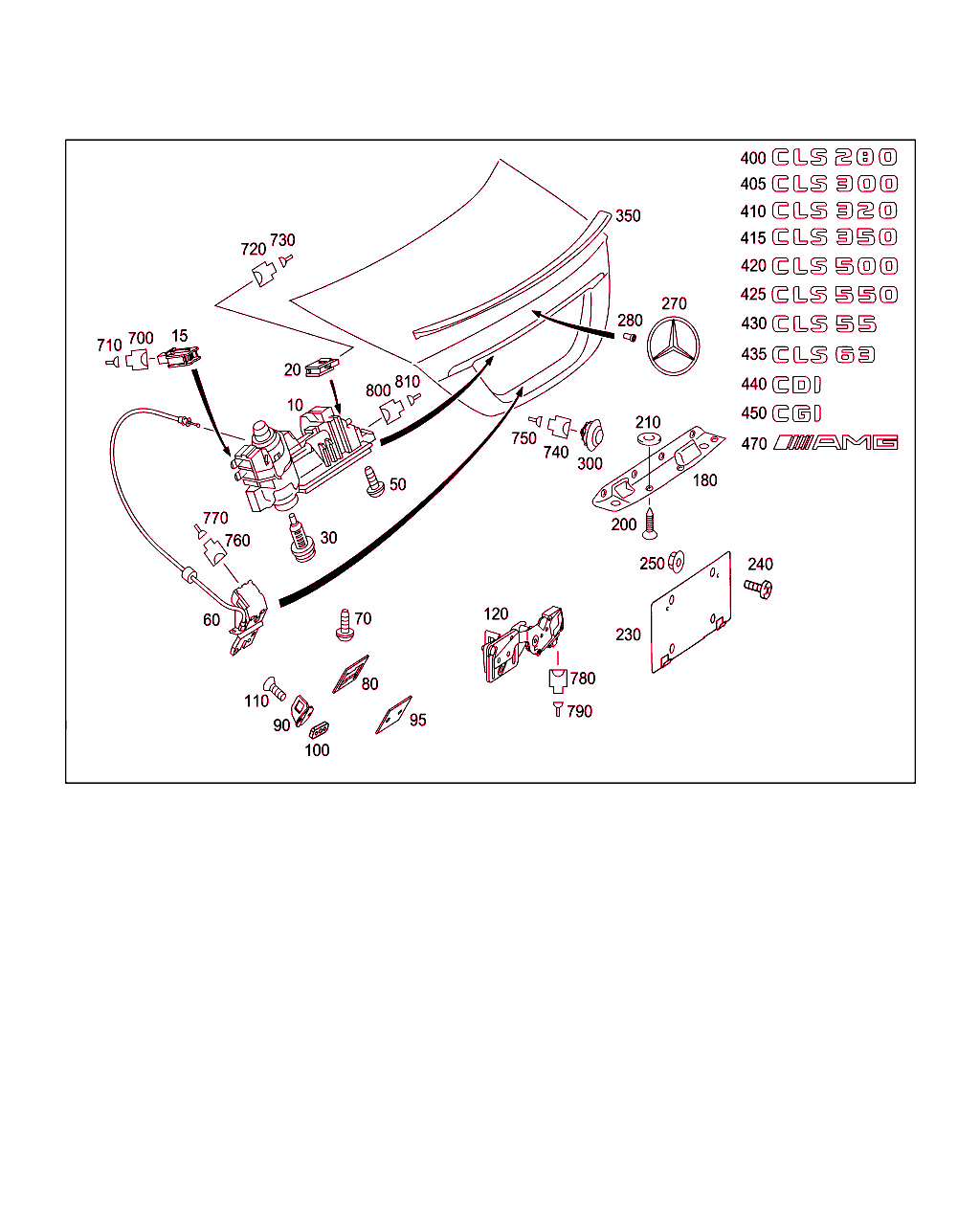

Schema

B75030000251.100121

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 750 06 93
グリップ
トランク・リッド・ロック解除 		001
10 A 203 750 07 93
グリップ
トランク・リッド・ロック解除

[009]まで ｼｬｼ: A 091449 => まで 日付: 31/08/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
10 A 203 750 08 93
グリップ
トランク・リッド・ロック解除
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 887
ｺｰﾄﾞ日付指定名称
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070111トランク・リッド独立ロック
 		001
10 A 203 750 09 93
グリップ
トランク・リッド・ロック解除
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
[889]20010611キーレス・ゴー
 		001
15 A 203 821 75 51
スイッチ
90 度ポジション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/887
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070111トランク・リッド独立ロック
 		001
20 A 203 821 74 51
スイッチ
トランク・リッド・リモート・リリース 		001
30 A 203 750 01 91
ロック・シリンダ
トランク・リッドのグリップ

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
50 A 002 984 44 29
ボルト
グリップ・フラップ固定用ツール
M6X16 		002
60 A 171 750 00 85
ロック
トランク・ゲート 		001
70 A 002 984 44 29
ボルト
トランク・リッドのロック
M6X16 		002
80 A 211 694 00 98
ウェザ・ストリップ
トランク・リッド・ロック用 		001
90 A 203 758 00 03
ストライカ
エンド・プレート 		001
95 A 203 757 00 11
プレート
ホワイト・ボディへ 		001
100 A 203 758 00 11
プレート
ロック・ストライカ固定用ツール 		001
110 A 140 984 30 29
ボルト
ロック・ストライカ固定用ツール
M6X14 		002
120 A 211 750 01 84
シール・キャップ
トランク・リッド・クロージング・アシスト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20010611トランク・リッド・クロージング・アシスト
 		001
180 A 219 750 01 93
グリップ
トランク・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7C45ディープ・ダーク・グレー
 		001
180 A 219 750 03 93
グリップ
トランク・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7C45ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20010611トランク・リッド・クロージング・アシスト
 		001
200 A 001 984 57 29
6角丸頭ボルト
トランク・リッドのグリップ・モールディング
M4X14 		008
210 N 912010 005001
ロック・ワッシャ
グリップのくぼみ
5 MM 		004
230 A 169 817 01 11
プレート
ライセンス・プレート・マウント

[010]まで ｼｬｼ: A 157679 => まで 日付: 27/02/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20030117ライセンス・プレート固定、アジア / メキシコ仕様
 		001
230 A 169 817 05 11
マウンティング・プレート
ライセンス・プレート・マウント

[011]から ｼｬｼ: A 157680 => から 日付: 27/02/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20030117ライセンス・プレート固定、アジア / メキシコ仕様
 		001
230 A 169 817 02 11
マウンティング・プレート
ライセンス・プレート・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 264
ｺｰﾄﾞ日付指定名称
[264]19961211オートマチック・トランスミッション用シフト・リンク
20021120ライセンス・プレート固定、米国仕様
20030117ライセンス・プレート固定、米国仕様
 		001
240 N 000000 006168
6角丸頭ボルト
プレート固定用ツール
M5X16

[012]から ｼｬｼ: A 159517 => から 日付: 30/06/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263/264
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20030117ライセンス・プレート固定、アジア / メキシコ仕様
[264]19961211オートマチック・トランスミッション用シフト・リンク
20021120ライセンス・プレート固定、米国仕様
20030117ライセンス・プレート固定、米国仕様
 		004
240 N 007985 005504
ボルト
プレート固定用ツール
M5X12

[013]まで ｼｬｼ: A 159516 => まで 日付: 30/06/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 263/264
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20030117ライセンス・プレート固定、アジア / メキシコ仕様
[264]19961211オートマチック・トランスミッション用シフト・リンク
20021120ライセンス・プレート固定、米国仕様
20030117ライセンス・プレート固定、米国仕様
 		004
240 A 004 990 51 12
ボルト
ライセンス・プレート固定用ツール
M6X8 		NB
250 A 201 990 04 58
リベット・イン・ナット
プレート固定用ツール 		004
270 A 219 758 00 58
スター・エンブレム
トランクリッドに 		001
280 A 201 997 22 81
グロメット
トランク・ゲートに取り付けるスター・エンブレム 		003
300 A 002 821 49 51
スイッチ
トランク・ルーム車内操作部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
350 A 219 790 00 88
スポイラ
トランク・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]1693トラベルティン・ベージュ、マイカ693U
1798サニジン・ベージュ798U
3544カーネリアン・レッド544U
3567チタン・レッド567U
5359タンザナイト・ブルー359U
6300ペリクレース・グリーン300U
6816アンドラダイト・グリーン (メタリック塗装)816U
7368フリント・グレー、メタリック368U
7747パーライト・グレー747U
8492ルチル・ブラウン、メタリック・ペイント492U
9040ブラック040U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9960アラバスタ・ホワイト960U
9963インジウム・グレー (メタリック)963U
9999無色025U/029U/031U/032U/033U/034U/036U/037U/038U/039U/041U/042U/043U/046U
 		001
350 A 219 790 00 88
スポイラ
トランク・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]1798サニジン・ベージュ798U
3544カーネリアン・レッド544U
5359タンザナイト・ブルー359U
6300ペリクレース・グリーン300U
7368フリント・グレー、メタリック368U
8492ルチル・ブラウン、メタリック・ペイント492U
9040ブラック040U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9963インジウム・グレー (メタリック)963U
9999無色029U/031U/032U/033U/034U/037U/038U/039U/041U/042U/043U/046U/051U
 		001
430 A 219 817 02 15
TS モデル名称エンブレム
接着剤付きトランクリッドに
CLS 55 		001
470 A 220 817 08 15
モデル名称エンブレム
接着剤付きトランクリッドに
AMG 		001
700 A 032 545 19 28
ハウジング
トランク・リッド・スイッチ、 90 度ポジション
2-PIN MQS;S88/6 		001
710 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
710 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
720 A 007 545 54 26
ハウジング
外部操作トランク・リッド・スイッチ
2-PIN JPT;S88/8 		001
730 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
730 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
740 A 038 545 71 28
電動クラッチ
車内操作トランク・リッド・スイッチ
6-PIN MQS;S88/10 		001
750 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
760 A 037 545 65 28
プラグ
トランク・リッド・ロック・ロータリ・ラッチ
4-PIN MQS;S88/4 		001
770 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
770 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
780 A 001 540 28 81
クラッチ
クロージング・アシスト・スイッチ
6-PIN MQS;S88/14 		001
790 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
790 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
800 A 032 545 19 28
ハウジング
キーレス・ゴー・トランク・ゲート・ボタン
2-PIN MQS;S62/21 		001
810 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
