219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

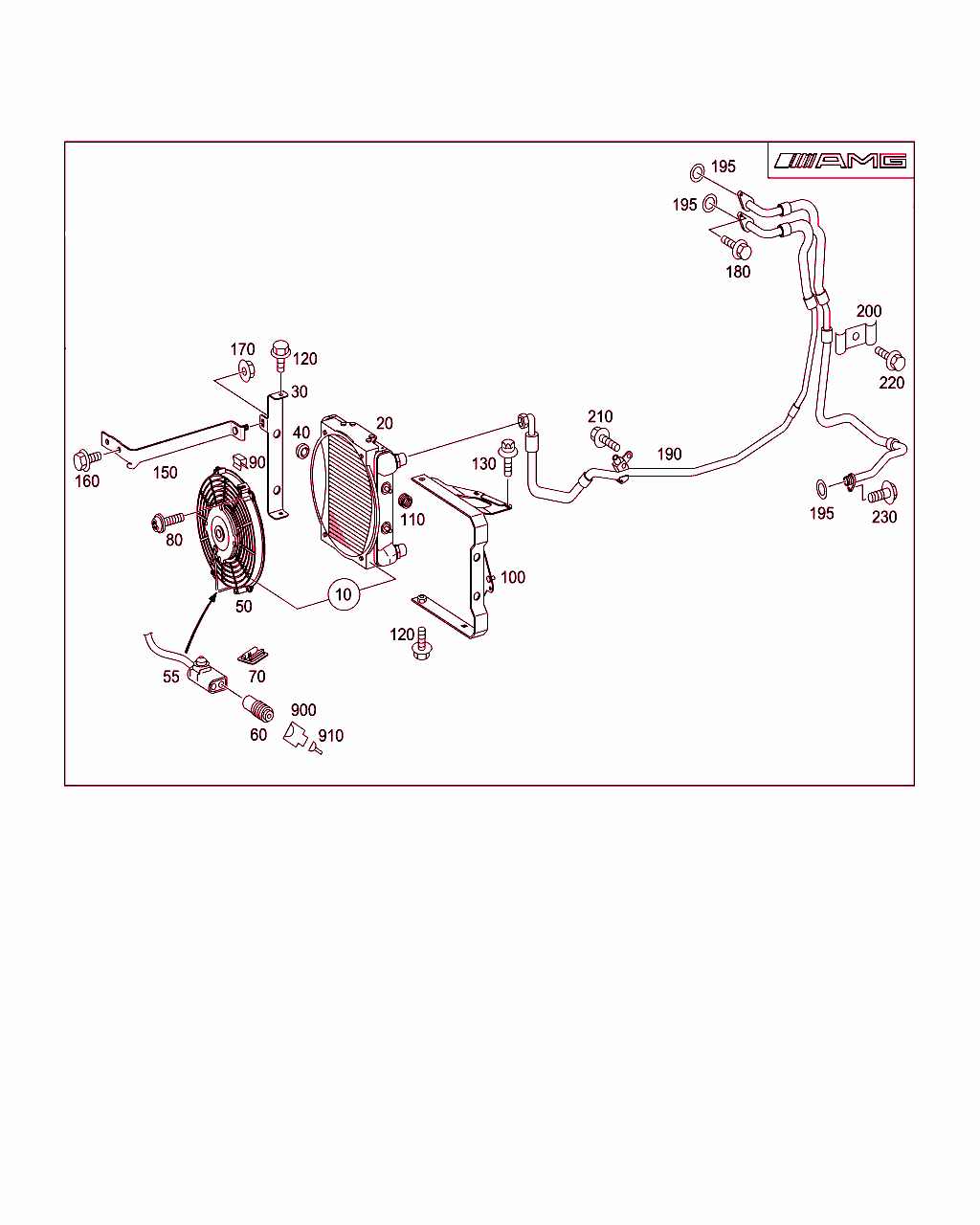

B50160000015.090630

[image]

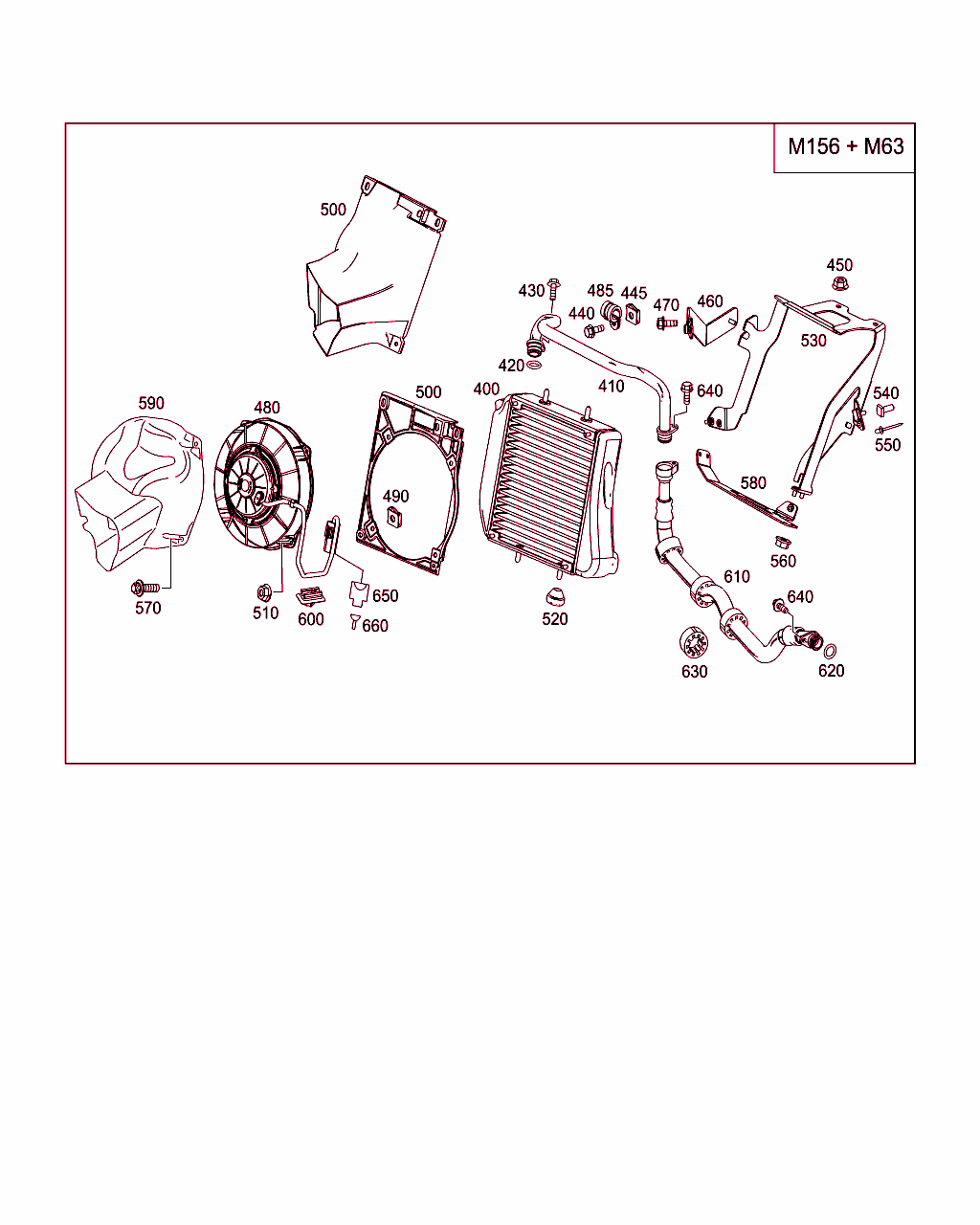

B50160000037.121031

[image]

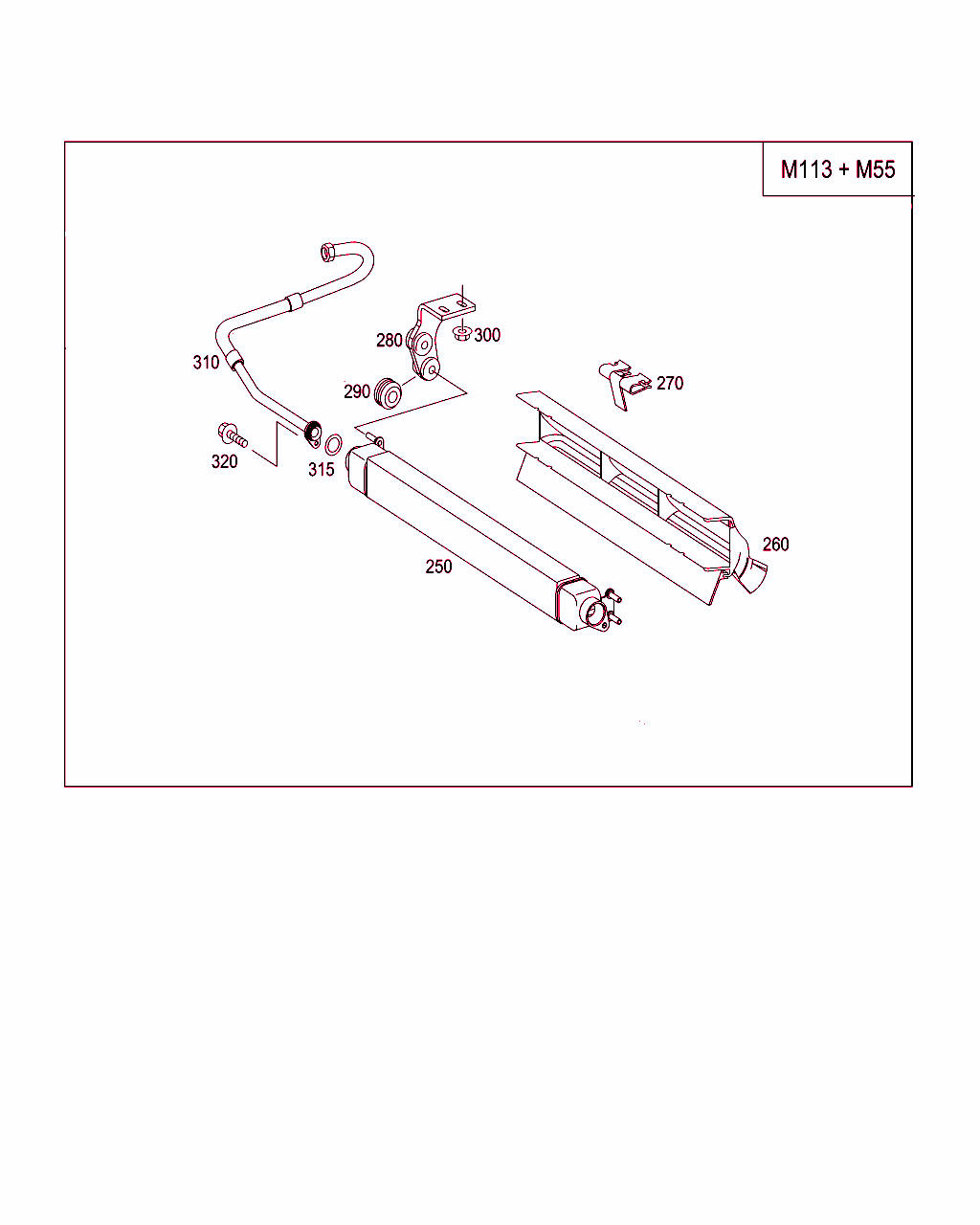

B50160000025.061116

[image]

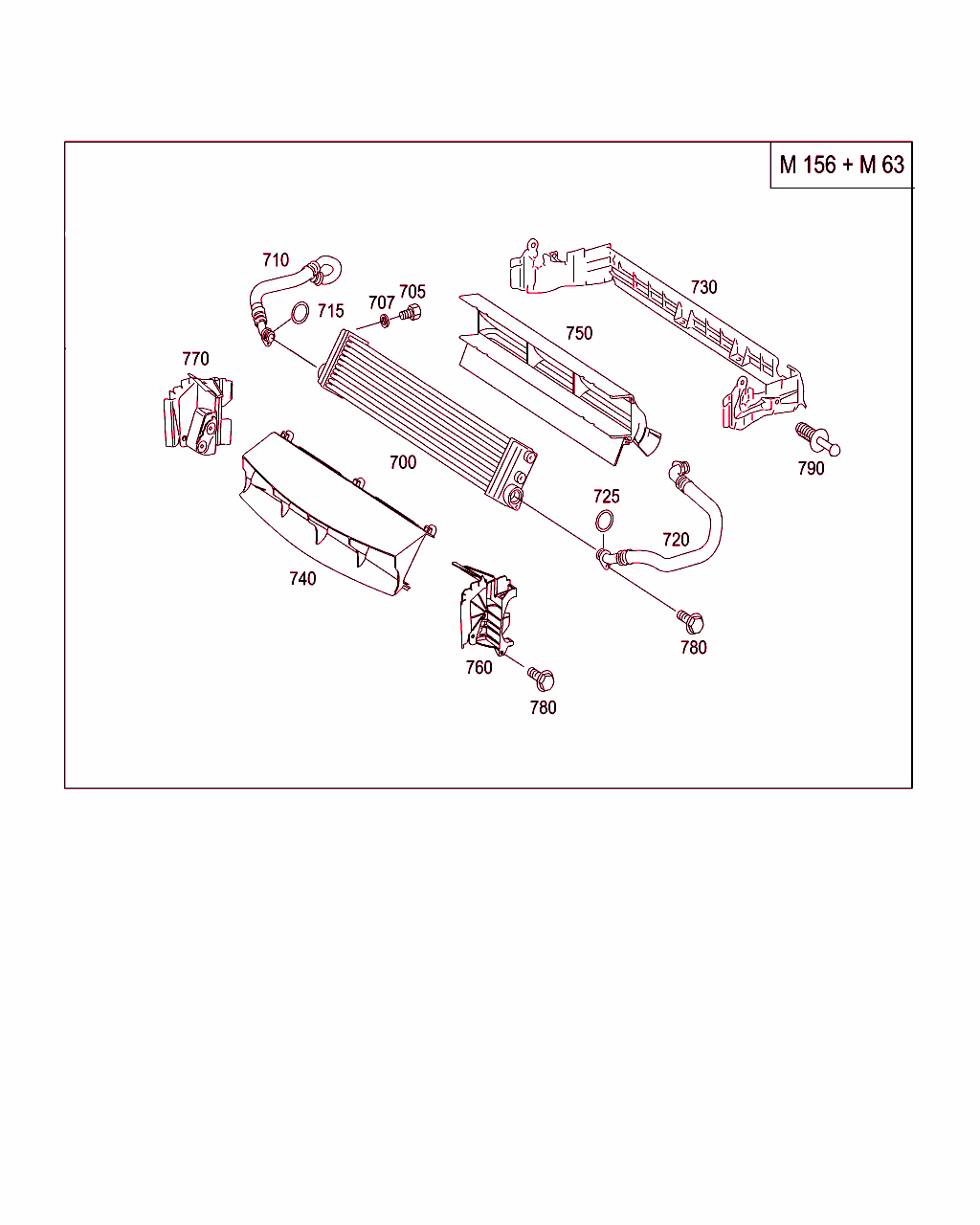

B50160000038.070320

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
400 A 209 500 06 00
ラジエタ
ホイール・ハウスのオイル・クーラ 		001
410 A 211 270 55 96
ライン
セパレーション・ポイントからオイル・クーラへ 		001
420 A 012 997 56 48
シールリング
ライン
17 MM 		002
430 N 910143 006001
6角丸頭ボルト
オイル・クーラに取り付けるライン
M6X16 		001
440 N 910143 006001
6角丸頭ボルト
エア・ガイド・プレートのオイル・ライン
M6X16 		001
445 A 004 994 15 45
ヒューズ
オイル・ライン固定用ツール
M6 		001
450 N 910112 006001
ヘキサゴン・ナット
フレームのアッパ・オイル・クーラ
M6 		002
460 A 211 504 23 40
ホルダー
クロス・メンバのオイル・クーラ 		001
470 N 910143 006001
6角丸頭ボルト
オイル・クーラ固定用ツール
M6X16 		002
470 N 910143 006001
6角丸頭ボルト
サポート/ブラケット
M6X16 		001
480 A 001 500 60 93
ブロワ
オイル・クーラ

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
485 N 916016 018202
クランプ
オイル・ライン固定用ツール
18/20 		001
490 A 004 994 15 45
ヒューズ
ブロワ固定部
M6

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		004
500 A 209 505 10 30
エア・ガイド・フィン
ラジエタに

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
500 A 211 505 13 30
エア・ガイド・フィン
ラジエタに

[017]から ｼｬｼ: A 104615 => から 日付: 12/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
510 N 913023 006001
ナット
ラジエタのサイド・エア吹出口
M6

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		004
510 N 910112 006003
ヘキサゴン・ナット
エア・ガイド / オイル・クーラ
M6 		004
520 A 140 997 59 81
グロメット
ホイール・ハウスのオイル・クーラ 		004
530 A 211 504 20 40
ホルダー
ホイール・ハウスのオイル・クーラ 		001
540 A 000 990 14 07
スクエア・ボルト
ブラケットに
M6X16 		001
550 N 910002 004113
リベット
ブラケットに
4X6.8 		001
560 N 910112 006001
ヘキサゴン・ナット
ロワ・ホルダをアッパ・ホルダに
M6 		005
570 N 910142 006001
6角丸頭ボルト
ブロワに取り付けるエア・ガイド
M6X16

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		004
580 A 211 504 19 40
ホルダー
右ホイール・ハウス内/補助ラジエタの固定用ツール 		001
590 A 211 505 23 30
エア・ガイド・フィン
ブロワに

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
600 A 002 545 18 40
ホルダー
ブロワ・ステッカ

[016]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
610 A 211 270 69 96
ライン
セパレーション・ポイント 		001
620 A 012 997 56 48
シールリング
オイル・ライン
17 MM 		001
630 A 116 466 14 82
ラバー・リング
保護材 		003
640 N 910143 006001
6角丸頭ボルト
セパレーション・ポイントからオイル・クーラへ
M6X16 		001
650 A 168 545 27 28
ハウジング
ファン・モータ、オイル
2-PIN SLK2.8;M4/1 		001
660 A 009 545 82 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
660 A 011 545 06 26
コンタクト・ソケット
2.5-4.0 MM2 SLK2.8 		NB
660 A 000 545 76 80
ガスケット
2.2-3.0 MM 		NB
700 A 209 500 01 00
ラジエタ
ラジエタの下 		001
705 A 002 997 34 30
スクリュ・プラグ
オイル・クーラへ 		001
707 N 007603 012104
シールリング
スクリュ・プラグ 		001
710 A 211 270 49 96
ライン
フロント・エンド・クーラからホイール・ハウス内オイル・クーラへ 		001
715 A 012 997 56 48
シールリング
ラインに
17 MM 		002
720 A 211 270 48 96
ライン
セパレーション・ポイント (エンジン) からオイル・クーラへ 		001
725 A 012 997 56 48
シールリング
ラインに
17 MM 		002
730 A 211 505 26 30
エア・ガイド・フィン
オイル・クーラへ 		001
740 A 209 505 08 30
エア・ガイド・フィン
サプライ・エア、オイル・クーラ 		001
750 A 209 505 09 30
エア・ガイド・フィン
オイル・クーラのエア・ベント 		001
760 A 211 504 21 40
ホルダー
左オイル・クーラ 		001
770 A 211 504 22 40
ホルダー
右オイル・クーラ 		001
780 N 910143 006001
6角丸頭ボルト
オイル・クーラ/左および右ブラケット
M6X16 		004
780 N 910143 006001
6角丸頭ボルト
ホース固定用ツール
M6X16 		002
780 N 910143 006001
6角丸頭ボルト
オイル・クーラに取り付けるライン
M6X16 		001
780 N 910143 006001
6角丸頭ボルト
オイル・ライン固定用ツール
M6X16 		001
790 A 000 990 54 92
リベット
デフレクタ固定用ツール
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		004
900 A 168 545 27 28
ハウジング
ファン・モータ、オイル
2-PIN SLK2.8;M4/1 		001
900 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
910 A 011 545 06 26
コンタクト・ソケット
2.5-4.0 MM2 SLK2.8 		NB
