一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

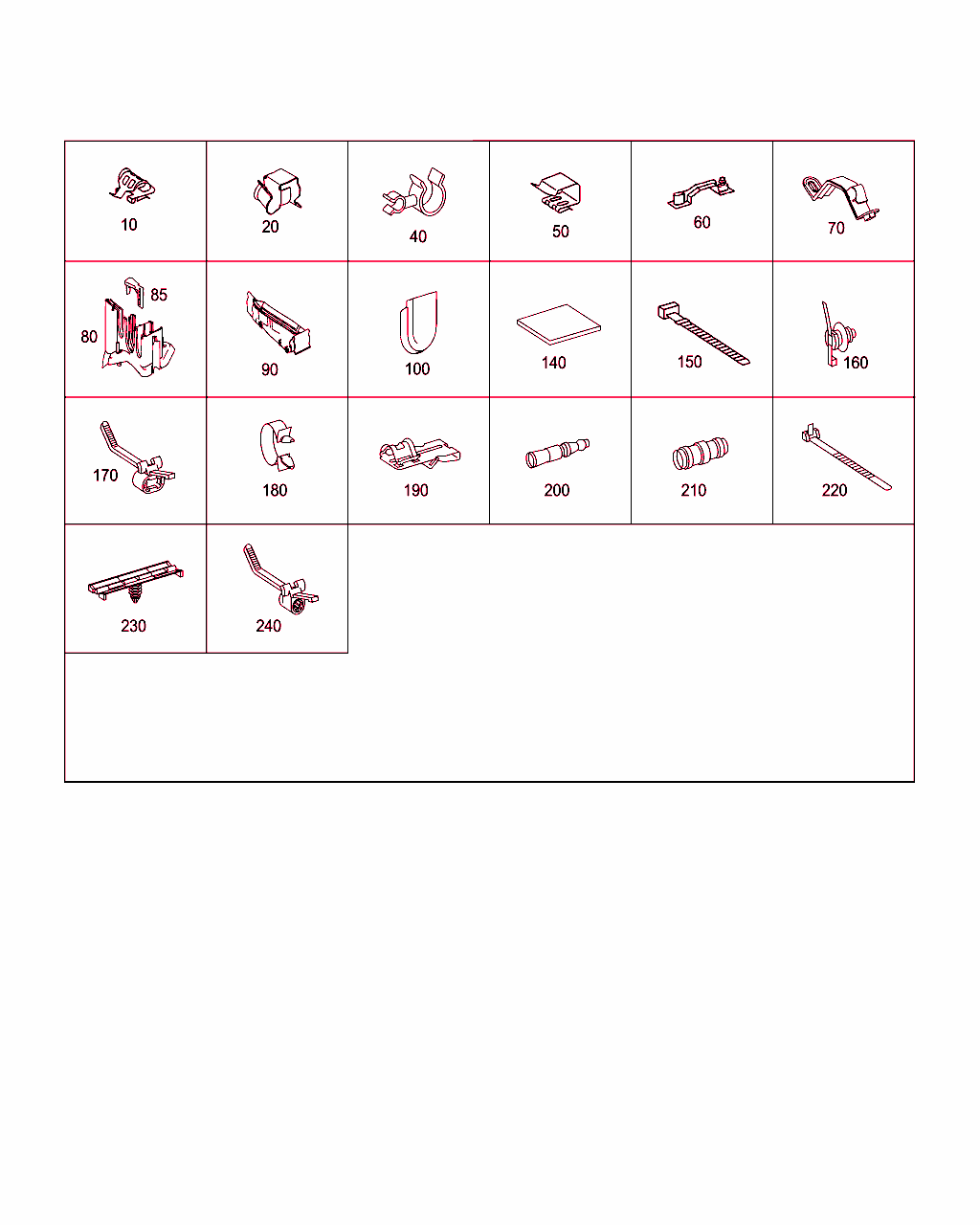

Schema

B54021000016.091028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 546 26 43
ホルダー
スタータ/オルタネータ・ハーネス固定用ツール 		NB
20 A 211 546 40 43
ホルダー
トーション・バー・マウント 		001 R
40 A 000 995 01 75
ホルダー
トーション・バー・マウント
7,5/18 MM 		001 L
40 A 000 995 01 75
ホルダー
パラメータ・ステアリング・ケーブル固定用ツール
7,5/18 MM 		001
70 A 211 545 26 40
ホルダー
右Aピラーに 		001 L
70 A 211 545 26 40
ホルダー
左Aピラーへ 		001
80 A 211 545 12 40
ホルダー
パーティション左側 		001
80 A 211 545 13 40
ホルダー
パーティション右側 		001
85 A 211 546 74 43
ホルダー
ブラケットに 		001
90 A 211 545 05 03
カバー
左ホイール・ハウス内 		001
90 A 211 545 06 03
カバー
右ホイール・ハウス内 		001
100 A 211 997 03 81
グロメット
ファイヤウォールのエンジン・ケーブル・ハーネス 		001
140 A 004 989 52 85
粘着テープ・カット
フロアのケーブル取回し
70X70 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/475
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		003
150 A 004 997 98 90
ケーブル・ストラップ
クロス・メンバ
3.4 X 375 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -807/-494
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20021210変更年 2006 年 1 月
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
150 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		NB
150 A 005 997 15 90
ケーブル・ストラップ
7.9 X 375 MM 		NB
150 A 901 997 02 90
ケーブル・ストラップ
4.6 X 200 MM 		NB
160 A 005 997 62 90
結束バンド
3.3 X 260 MM 		NB
160 A 005 997 62 90
結束バンド
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 518
ｺｰﾄﾞ日付指定名称
[518]19951002ラジオ MB EXQUISIT、VK なし、RDS なし
20060426ユニバーサル・コミュニケーション・インターフェース (UCI)
 		001
160 A 005 997 62 90
結束バンド
3.3 X 260 MM

[002]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		NB
160 A 001 546 24 43
ホルダー
ケーブル・ハーネス固定用ツール 		NB
170 A 006 997 28 90
バインダ
150X4.6 MM 		NB
180 A 001 995 17 44
クランピング・ブラケット
ケーブル・ハーネス固定用ツール
20 MM 		NB
200 A 001 546 99 41
ターミナル・ブロック
グリーン
0.7 - 2.4 MM2

これに変更 A 000 982 91 10 		NB
200 A 000 982 91 10
ターミナル・ブロック
グリーン
0.7 - 2.4 MM2 		NB
200 A 002 546 00 41
ターミナル・ブロック
レッド
2.0 - 4.0 MM2

これに変更 A 000 982 92 10 		NB
200 A 000 982 92 10
ターミナル・ブロック
レッド
2.0 - 4.0 MM2 		NB
200 A 002 546 01 41
ターミナル・ブロック
青
3.5 - 8.0 MM2

これに変更 A 000 982 93 10 		NB
200 A 000 982 93 10
ターミナル・ブロック
青
3.5 - 8.0 MM2 		NB
200 A 002 546 11 41
ターミナル・ブロック
イエロー
7.5 - 12.0 MM2

これに変更 A 000 982 94 10 		NB
200 A 000 982 94 10
ターミナル・ブロック
イエロー 		NB
210 A 002 546 13 41
ターミナル・ブロック
0.5 MM2

これに変更 A 000 982 95 10 		NB
210 A 000 982 95 10
ターミナル・ブロック
0,13MM2 - 0,5MM2 		NB
210 A 002 546 14 41
ターミナル・ブロック
0.8 MM2

これに変更 A 000 982 96 10 		NB
210 A 000 982 96 10
ターミナル・ブロック
0.8 MM2 		NB
210 A 002 546 15 41
ターミナル・ブロック
1.3 MM2

これに変更 A 000 982 97 10 		NB
210 A 000 982 97 10
ターミナル・ブロック
1.3 MM2 		NB
210 A 002 546 16 41
ターミナル・ブロック
2.0 MM2 		NB
220 A 001 997 94 90
ケーブル・ストラップ
電気ケーブルをスリーブ・ハウジングに固定する箇所
2.8X100 MM 		001
230 A 000 546 69 43
ホルダー NB
240 A 001 546 01 43
結束バンド
4.8X302 MM 		NB
