一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

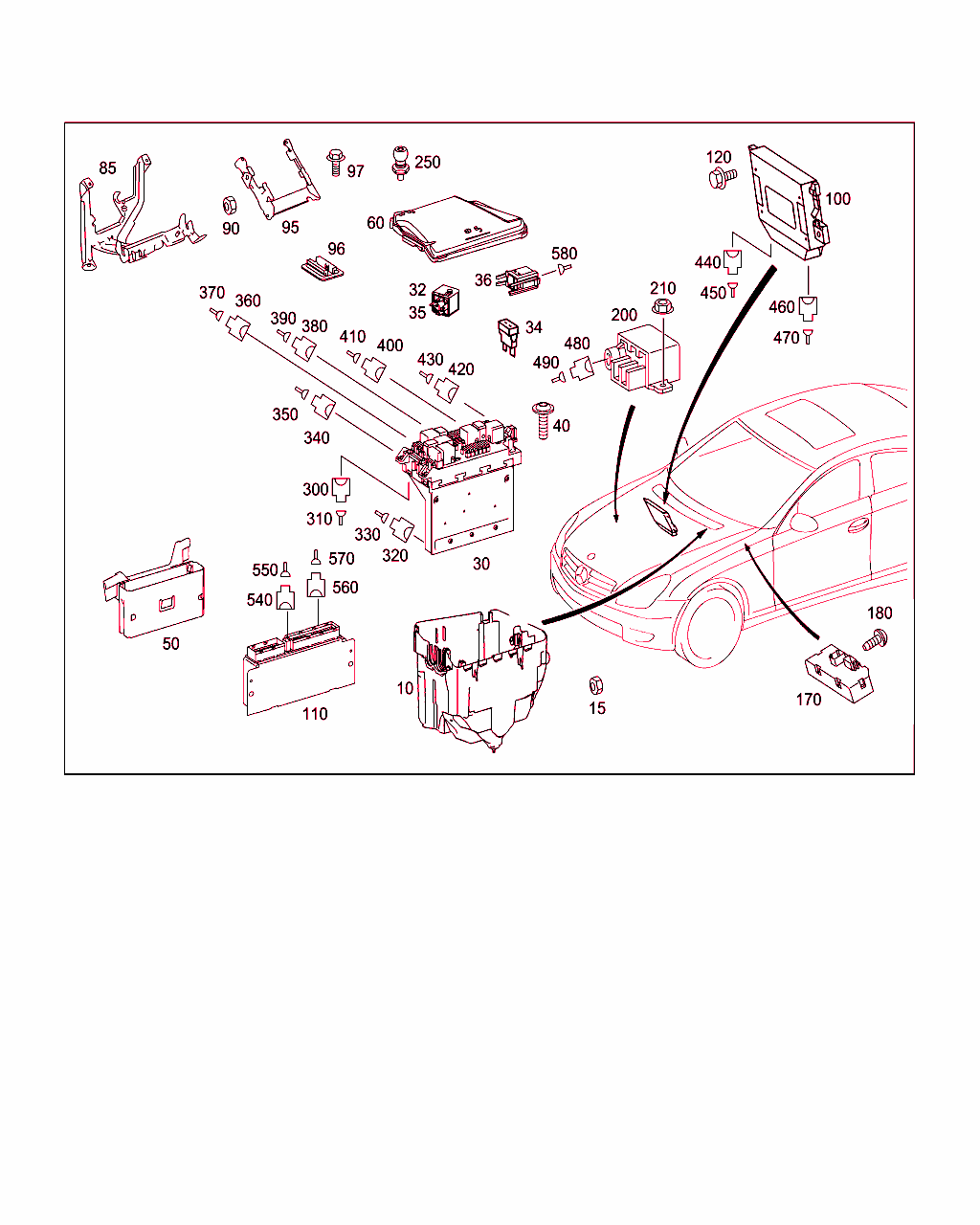

Schema

B54080000412.121127

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 540 03 24
ハウジング
デバイス・ボックス

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
10 A 211 540 00 24
ハウジング
デバイス・ボックス

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
10 A 211 540 07 24
ハウジング
コントロール・ユニット用

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 L
10 A 211 540 08 24
ハウジング
コントロール・ユニット用

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
15 N 910112 006001
ヘキサゴン・ナット
ファイヤ・ウォールのデバイス・ボックス
M6 		004
30 A 211 545 63 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール

これに変更 A 211 545 75 01

[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
30 A 211 545 75 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール

これに変更 A 211 545 78 01

[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
30 A 211 545 78 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール

[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
30 A 211 545 91 01
メイン・エレクトリック
フロント・ヒューズ・リレー・モジュール付きシグナル検知制御モジュール

[031]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
32 A 002 542 13 19
リレー
ピン配置:
I 		001
32 A 002 542 11 19
リレー
ピン配置:
K 		001
32 A 002 542 11 19
リレー
ピン配置:
L 		001
32 A 002 542 13 19
リレー
ピン配置:
M 		001
32 A 002 542 26 19
リレー
ピン配置:
N 		001
32 A 002 542 11 19
リレー
ピン配置:
O 		001
32 A 002 542 26 19
リレー
ピン配置:
P 		001
32 A 002 542 13 19
リレー
ピン配置:
R 		001
34 N 072581 000302
ヒューズ・エレメント
メイン・エレクトリック
5A

これに変更 N 000000 004202 		NB
34 N 000000 004202
ヒューズ・エレメント
メイン・エレクトリック
C-5 		NB
34 N 072581 000303
ヒューズ・エレメント
メイン・エレクトリック
7.5A 		NB
34 N 072581 000304
ヒューズ・エレメント
メイン・エレクトリック
10A

これに変更 N 000000 004204 		NB
34 N 000000 004204
ヒューズ・エレメント
メイン・エレクトリック
C-10 		NB
34 N 072581 000305
ヒューズ・エレメント
メイン・エレクトリック
15A 		NB
34 N 072581 000306
ヒューズ・エレメント
メイン・エレクトリック
20A

これに変更 N 000000 004206 		NB
34 N 000000 004206
ヒューズ・エレメント
メイン・エレクトリック
C-20 		NB
34 N 072581 000307
ヒューズ・エレメント
メイン・エレクトリック
25A

これに変更 N 000000 004207 		NB
34 N 000000 004207
ヒューズ・エレメント
メイン・エレクトリック
C-25 		NB
34 N 072581 000308
ヒューズ・エレメント
30A

これに変更 N 000000 004208 		NB
34 N 000000 004208
ヒューズ・エレメント
C-30 		NB
34 N 910153 000000
ヒューズ・エレメント
40A 		NB
34 N 000000 000696
ヒューズ・エレメント
予備
40A MAXI

これに変更 N 000000 004215 		NB
34 N 000000 004215
ヒューズ・エレメント
予備
E-40 		NB
35 A 002 542 13 19
リレー
ピン配置:
S, K67
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
35 A 002 542 12 19
リレー
K41/1 		001
36 A 008 545 16 26
ソケット
ターミナル 15R
5-POLIG SPT/JPT;K41/1 		001
40 A 001 984 59 29
6角丸頭ボルト
メイン・エレクトリック固定用ツール
4 X 20 MM 		001
50 A 211 545 21 40
ホルダー
エンジン・コントロール・ユニット 		001 L
50 A 211 545 22 40
ホルダー
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 R
60 A 211 540 01 82
カバー
デバイス・ボックス

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
60 A 211 540 00 82
カバー
デバイス・ボックス

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
60 A 211 540 04 82
カバー
デバイス・ボックス

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 L
60 A 211 540 05 82
カバー
デバイス・ボックス

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
85 A 211 545 80 40
ホルダー
エンジン・ルーム内 		001 L
85 A 211 545 82 40
ホルダー
エンジン・ルーム内 		001 R
90 N 910112 006001
ヘキサゴン・ナット
ブラケットに
M6 		004
95 A 211 545 85 40
ホルダー
ウォーター・タンク・ブラケットに 		001 L
95 A 211 545 02 47
ホルダー
ウォーター・タンク・ブラケットに 		001 R
96 A 002 545 08 40
ホルダー
ブラケットに 		001
97 N 000000 001475
6角丸頭ボルト
ブラケットに取り付けるコントロール・ユニット固定用ツール
M6X12 		004
97 N 000000 001475
6角丸頭ボルト
ブラケット固定用ツール
M6X12 		002
110 A 211 540 64 45
コントロールユニット
エレクトロニック・スタビリティ・プログラム (ESP)

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
120 A 140 990 06 36
ボルト
コントロール・ユニット固定用ツール (オートマチック・トランスミッション)
M5X14 		002
170 A 031 545 45 32
コントロールユニット
ステアリング・ホイール・ヒータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		001
180 A 002 984 29 29
ボルト
ステアリング・ホイール・ヒータ・コントロール・ユニット
M5 X 18 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		002
200 A 002 542 64 19
リレー
エンジン・ルーム右の大電流リレー、ホイール・ハウスにネジ留め(第2バッテリ)

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
210 N 910112 006001
ヘキサゴン・ナット
大電流リレー固定用ツール
M6

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		002
250 A 000 993 29 60
ボール・ヘッド
コントロール・ユニット・ブラケット 		002 R
250 A 000 993 30 60
ボール・ヘッド
ウォーター・タンク・ブラケットに 		002 R
300 A 220 545 99 28
ハウジング
フロント SAM/SRB (ナチュラル) コントロール・ユニット
14-PIN SLK2.8;N10/1,C1 		001
300 A 220 545 37 28
ハウジング
フロント SAM/SRB (黒) コントロール・ユニット
14-PIN SLK2.8;N10/1, M2 		001
300 A 037 545 32 28
クラッチ
フロント SAM/SRB (青) コントロール・ユニット
4-PIN MCP 2.8;N10/1 		001
300 A 037 545 35 28
クラッチ
フロント SAM/SRB (黒) コントロール・ユニット
6-PIN MCP2.8;N10/1 		001
300 A 037 545 65 28
プラグ
フロント SAM/SRB (黒) コントロール・ユニット
4-PIN MQS;N10/1 		001
310 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
310 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
310 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
310 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
310 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
310 A 013 545 80 26
コンタクト・ソケット
4.0 MM2 MCP2.8 		NB
310 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
320 A 002 540 86 81
コネクタ・ハウジング
フロント SAM/SRB (黒) コントロール・ユニット
14-PIN MQS;N10/1,C2 		001
320 A 039 545 63 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
10-PIN;N10/1, M3 		001
320 A 210 545 40 28
クラッチ
フロント SAM/SRB コントロール・ユニット
1-PIN JPT;N10/1 		001
320 A 028 545 84 28
ハウジング
フロント SAM/SRB コントロール・ユニット
4-PIN MQS;N10/1, M4 		001
320 A 002 540 95 81
ソケット
フロント SAM/SRB (ナチュラル) コントロール・ユニット
14-PIN MQS;N10/1, M5 		001
330 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
330 A 000 540 28 05
電気ケーブル
2.5 MM2 JPT

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
330 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
330 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
340 A 038 545 12 28
クラッチ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
4-PIN MQS;N10/1, CODE B 		001
340 A 038 545 12 28
クラッチ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
4-PIN MQS;N10/1,CODE B 		001
340 A 002 540 97 81
ソケット
フロント SAM/SRB コントロール・ユニット、紫
14-PIN;N10/1 		001
340 A 002 540 96 81
ソケット
フロント SAM/SRB (青) コントロール・ユニット
14-PIN;N10/1 		001
350 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
350 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
360 A 220 545 84 28
ハウジング
フロント SAM/SRB (黒) コントロール・ユニット
10-PIN SLK2.8;N10/1, CODE A 		001
360 A 039 545 60 28
プラグ
フロント SAM/SRB コントロール・ユニット、紫
4-PIN MQS;N10/1, CODE D 		001
360 A 039 545 61 28
プラグ
フロント SAM/SRB (青) コントロール・ユニット
14-PIN SLK2.8;N10/1,CODE C 		001
370 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
370 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
370 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
370 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
370 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
370 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
380 A 043 545 78 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
4-PIN MQS;N10/1, CODE B 		001
390 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS 		NB
400 A 038 545 73 28
プラグ
フロント SAM/SRB (青) コントロール・ユニット
4-PIN MQS;N10/1,CODE C 		001
410 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
420 A 037 545 94 28
プラグ
フロント SAM/SRB (ナチュラル) コントロール・ユニット
6-PIN SLK2.8;N10/1,CODE B 		001
430 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
430 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
440 A 210 545 01 40
ハウジング
STEUERGERAET エレクトロニック・トランスミッション・コントロール (EGS) コントロール・ユニット
12-PIN JPT;N15/3 		001
440 A 210 545 13 28
コネクタ・ハウジング
2-PIN JPT 		001
440 A 210 545 07 03
カバー
12-PIN JPT 		001
450 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
460 A 210 545 00 40
ハウジング
STEUERGERAET エレクトロニック・トランスミッション・コントロール (EGS) コントロール・ユニット
18-PIN JPT;N15/3 		001
460 A 210 545 03 40
ホルダー 001
470 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
480 A 015 545 55 26
ソケット
サブ・バッテリ・リレー
2-PIN MINI MIC;K57/2 		001
480 A 000 545 72 80
バンドル・シーリング
1.2-2.0 MM 		NB
490 A 016 545 00 26
ソケット・スリーブ
0.75-1.5 MM2 MINI MIC 		NB
540 A 029 545 40 28
ハウジング
トラクション・システム・コントロール・ユニット
2-PIN MQS;N47 		001
540 A 000 545 22 46
カバー
2-PIN MQS 		NB
550 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
560 A 031 545 37 28
プラグ
N47 		001
560 A 001 545 98 40
ソケット・ハウジング
30-PIN MQS 		001
570 A 001 545 27 03
カバー
ハウジング 		001
570 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
570 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
580 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
