一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

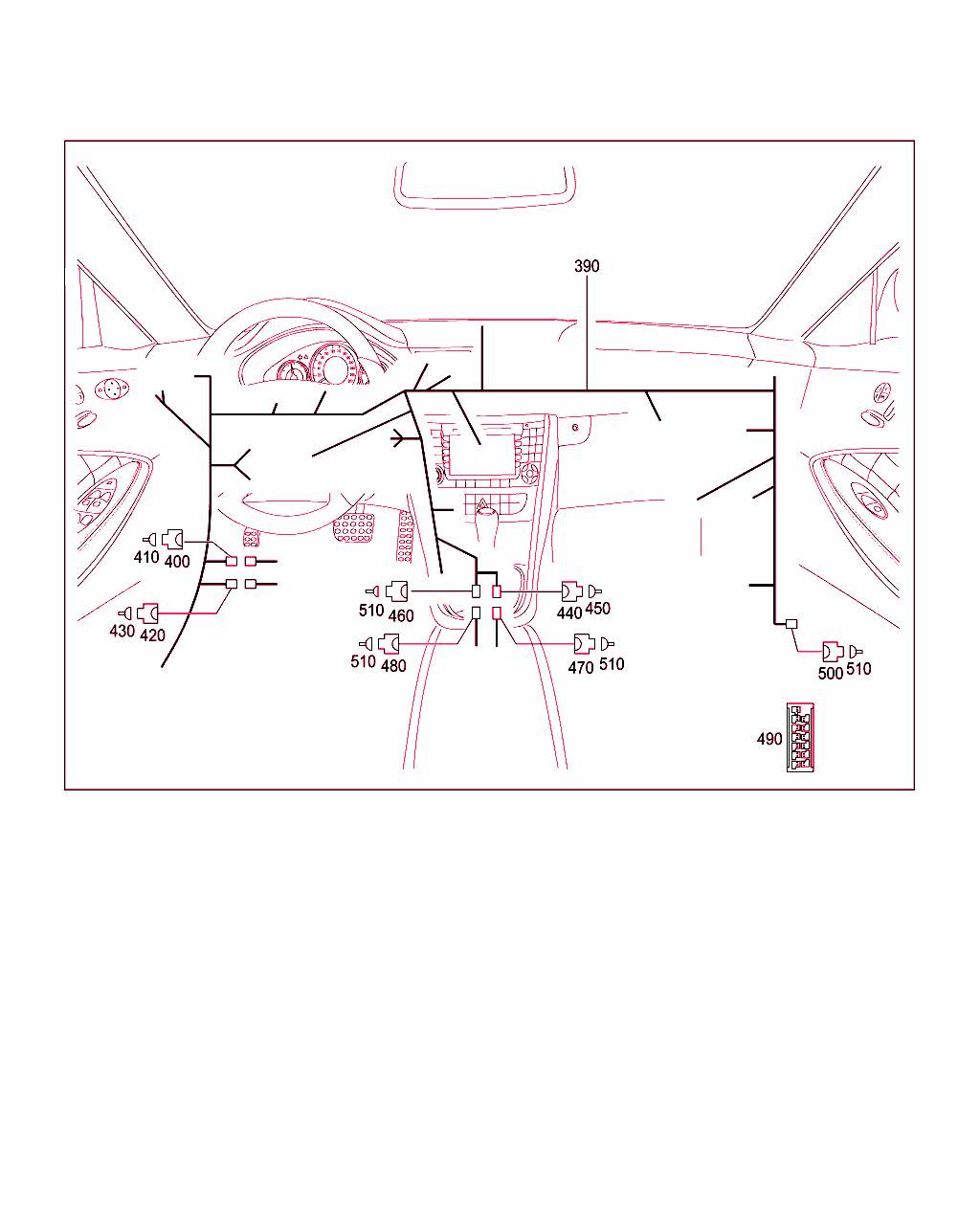

B54410000089.100520

[image]

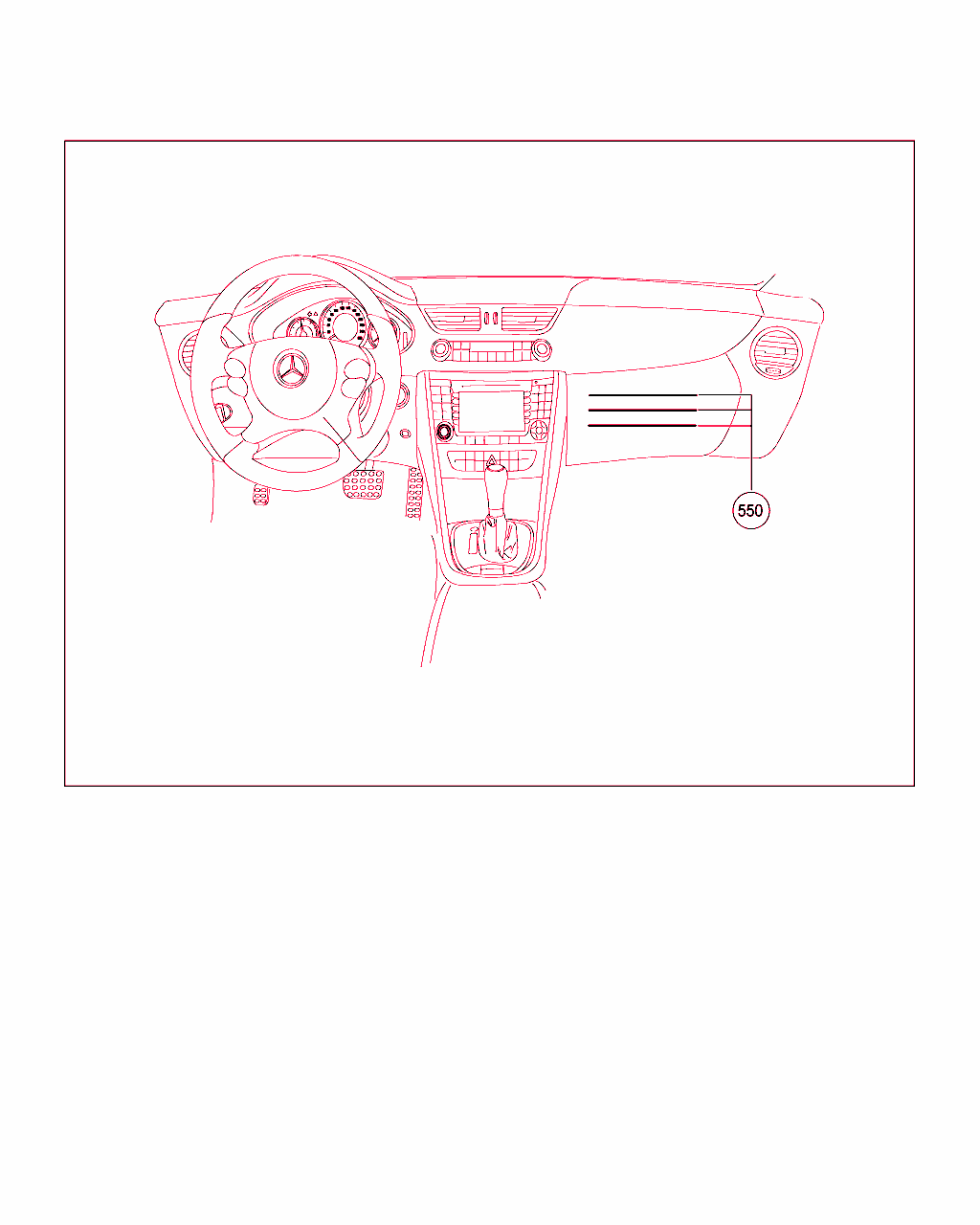

B54410000127.090324

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
390 A 211 540 42 07
ケーブル・ハーネス
エレクトロ・セレクタ・レバー・モジュールから電子イグニッション・スイッチへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001 L
390 A 211 540 34 10
ケーブル・ハーネス
エレクトロ・セレクタ・レバー・モジュールから電子イグニッション・スイッチへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001 R
390 A 219 540 84 06
ハーネス
運転席ケーブル･ハーネス

これに変更 A 219 540 17 07

[002]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 L
390 A 219 540 17 07
ケーブル・ハーネス
運転席ケーブル･ハーネス

[002]まで ｼｬｼ: A 125782 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 L
390 A 219 540 39 07
ケーブル・ハーネス
運転席ケーブル･ハーネス

[066]から ｼｬｼ: A 091763 => から 日付: 31/08/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/048/049
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20060523AEJ 07/1
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060405SERIENVERSUCH M254, 125 KW
[049]19951209FBS IIA (欧州仕様のみ)
20060412SERIENVERSUCH OM651 ULEV70
 		001 L
390 A 219 540 39 07
ケーブル・ハーネス
運転席ケーブル･ハーネス

[009]から ｼｬｼ: A 104615 => から 日付: 12/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
390 A 219 540 86 06
ハーネス
運転席ケーブル･ハーネス

これに変更 A 219 540 18 07 		001 R
390 A 219 540 18 07
ケーブル・ハーネス
運転席ケーブル･ハーネス 		001 R
390 A 219 540 85 06
ハーネス
ステアリング・ホイール・ヒータ用の運転席ケーブル・ハーネス

これに変更 A 219 540 19 07
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		001 L
390 A 219 540 19 07
ケーブル・ハーネス
ステアリング・ホイール・ヒータ用の運転席ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		001 L
390 A 219 540 87 06
ハーネス
ステアリング・ホイール・ヒータ用の運転席ケーブル・ハーネス

これに変更 A 219 540 20 07
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		001 R
390 A 219 540 20 07
ケーブル・ハーネス
ステアリング・ホイール・ヒータ用の運転席ケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
 		001 R
390 A 219 540 25 06
ケーブル・ハーネス
運転席ケーブル･ハーネス

これに変更 A 219 540 89 06

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+807
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
[807]19951002モデル・イヤー変更
20021210変更年 2006 年 1 月
 		001 L
390 A 219 540 89 06
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001 L
390 A 219 540 88 06
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+494
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
20010611ヒータ付きステアリング・ホイール
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001 L
400 A 032 545 19 28
ハウジング
コネクタ (運転席/フレーム・フロア・システム)
2-PIN MQS;X18/35 		001
410 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
420 A 037 545 59 28
プラグ
CAN バス C、左
2-PIN MQS;X30/5 		001
420 A 037 545 59 28
プラグ
バス接続コネクタ (CAN)、左 (コード A)
2-PIN MQS;X30/5 		002
430 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
440 A 042 545 92 28
プラグ
コネクタ (運転席/フレーム・フロア・システム)
4 PIN MQS;X18/35 		001
450 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS 		NB
460 A 040 545 74 28
プラグ
中間コネクタ (エアバッグ)
12-PIN;X28/12 		001
470 A 037 545 65 28
プラグ
コネクタ (運転席/フレーム・フロア・システム)
4-PIN MQS;X18/35,CODE A 		001
470 A 005 545 75 26
コンタクト・スプリング
0.25-0.5 MM2 MQS

これに変更 A 016 545 41 26 		NB
470 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
480 A 040 545 72 28
プラグ
中間コネクタ (エアバッグ)
12-PIN;X28/12,CODE A 		001
490 A 003 546 42 40
ディストリビュータ
CAN バス C、左
12X2/1X3 PIN;X30/5 		001
500 A 032 545 19 28
ハウジング
CAN バス C、右
2-PIN MQS;X30/4 		005
510 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
550 A 001 827 70 04
接続ケーブル
グローブ・ボックス、同梱

これに変更 A 001 827 82 04

[055]から ｼｬｼ: A 154930 => から 日付: 31/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[067]まで ｼｬｼ: A 161932 => まで 日付: 19/10/2009

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 518
ｺｰﾄﾞ日付指定名称
[518]19951002ラジオ MB EXQUISIT、VK なし、RDS なし
20060426ユニバーサル・コミュニケーション・インターフェース (UCI)
 		001
550 A 001 827 82 04
接続ケーブル
グローブ・ボックス、同梱

[055]から ｼｬｼ: A 154930 => から 日付: 31/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 518
ｺｰﾄﾞ日付指定名称
[518]19951002ラジオ MB EXQUISIT、VK なし、RDS なし
20060426ユニバーサル・コミュニケーション・インターフェース (UCI)
 		001
