一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

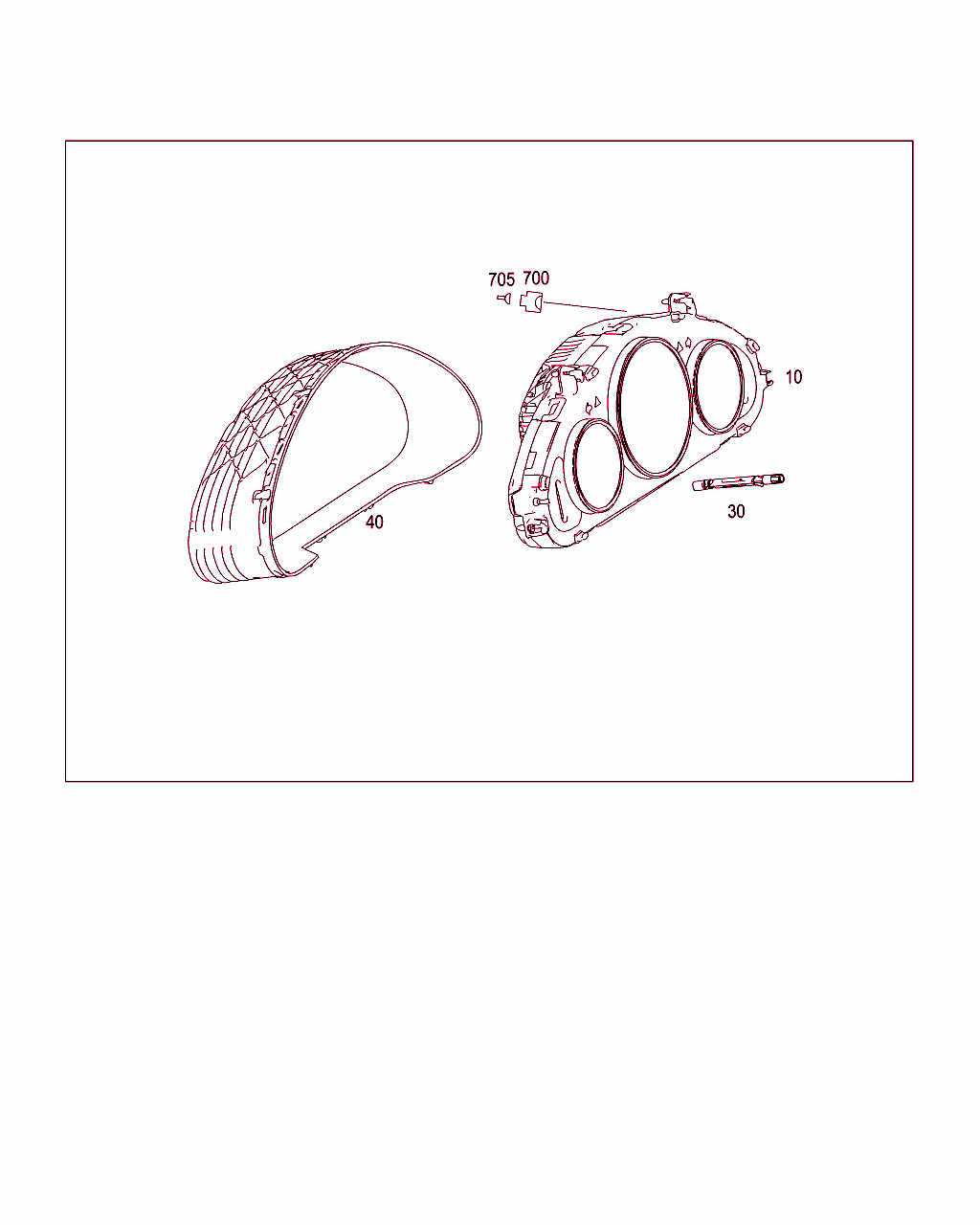

Schema

B54585000198.051018

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 219 540 44 11
クラスタ
キロメートル表示

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20010611カナダ仕様
 		001
10 A 219 540 34 11
クラスタ
キロメートル表示

これに変更 A 219 540 59 11

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20010611カナダ仕様
 		001
10 A 219 540 59 11
クラスタ
キロメートル表示

これに変更 A 219 540 52 11

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20010611カナダ仕様
 		001
10 A 219 540 52 11
クラスタ
キロメートル表示

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[034]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20010611カナダ仕様
 		001
10 A 219 540 30 11
クラスタ
キロメートル表示

これに変更 A 219 540 67 11 		001
10 A 219 540 67 11
クラスタ
キロメートル表示

これに変更 A 219 540 71 11 		001
10 A 219 540 71 11
クラスタ
キロメートル表示

これに変更 A 219 540 12 47

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 219 540 12 47
クラスタ
キロメートル表示

これに変更 A 219 540 25 47 		001
10 A 219 540 25 47
クラスタ
キロメートル表示

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
10 A 219 540 31 11
クラスタ
マイル表示

これに変更 A 219 540 68 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
 		001
10 A 219 540 68 11
クラスタ
マイル表示

これに変更 A 219 540 72 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
 		001
10 A 219 540 72 11
クラスタ
マイル表示

これに変更 A 219 540 13 47

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
 		001
10 A 219 540 13 47
クラスタ
マイル表示

これに変更 A 219 540 26 47
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
 		001
10 A 219 540 26 47
クラスタ
マイル表示

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
 		001
10 A 219 540 15 47
クラスタ
キロメートル表示

これに変更 A 219 540 28 47

[031]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 462
ｺｰﾄﾞ日付指定名称
[462]20070703アジア圏文字表示インストルメント・クラスタ
 		001
10 A 219 540 28 47
クラスタ
キロメートル表示

[031]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 462
ｺｰﾄﾞ日付指定名称
[462]20070703アジア圏文字表示インストルメント・クラスタ
 		001
10 A 219 540 32 11
クラスタ
マイル表示

これに変更 A 219 540 69 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461+494
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
10 A 219 540 69 11
クラスタ
マイル表示

これに変更 A 219 540 73 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461+494
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
10 A 219 540 73 11
クラスタ
マイル表示

これに変更 A 219 540 14 47

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461+494
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
10 A 219 540 14 47
クラスタ
マイル表示

これに変更 A 219 540 27 47
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461+494
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
10 A 219 540 27 47
クラスタ
マイル表示

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 461+494
ｺｰﾄﾞ日付指定名称
[461]19951002マイル表示および英語表記インストルメント
20010611マイル表示および英語表記インストルメント
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
30 A 219 542 01 89
ノブ
調整ノブ 		001 L
30 A 219 542 02 89
ノブ
調整ノブ 		001 R
40 A 219 689 02 39
カバー
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9116黒、つや消し
 		001 L
40 A 219 689 03 39
カバー
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9116黒、つや消し
 		001 R
700 A 210 540 32 81
クラッチ
インストルメント・クラスタ
18 POLIG;A1

これに変更 A 001 545 48 40 		001
700 A 001 545 48 40
ハウジング
インストルメント・クラスタ
18-PIN MQS;A1 		001
705 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
705 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
