一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

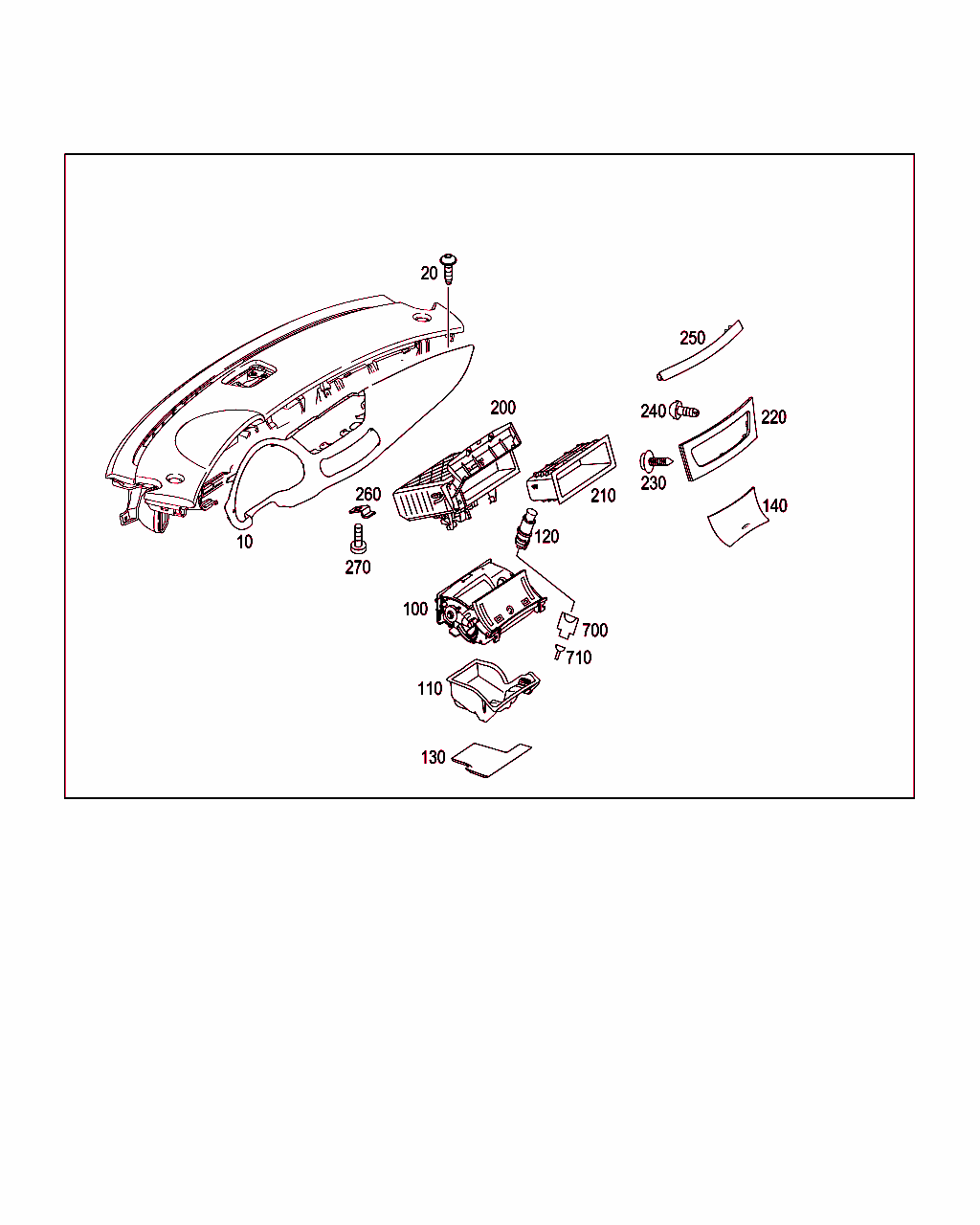

Schema

B68235000014.050317

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 219 680 01 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 731
ｺｰﾄﾞ日付指定名称
[731]19960509ウッド仕様、ウォールナット
20021016オーナメント - ウォールナット・ウッド
 		001 L
10 A 219 680 00 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 731
ｺｰﾄﾞ日付指定名称
[731]19960509ウッド仕様、ウォールナット
20021016オーナメント - ウォールナット・ウッド
 		001 R
10 A 219 680 05 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H05
ｺｰﾄﾞ日付指定名称
[H05]20031203オーナメント、目ハジキ仕上げライト・エルム・ウッド(2B19)
 		001 L
10 A 219 680 06 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H05
ｺｰﾄﾞ日付指定名称
[H05]20031203オーナメント、目ハジキ仕上げライト・エルム・ウッド(2B19)
 		001 R
10 A 219 680 15 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H07
ｺｰﾄﾞ日付指定名称
[H07]20031203オーナメント - ゼン・ブラウン・ウッド - 微細線
 		001 L
10 A 219 680 16 71
トリム・バー
インストルメント・パネル上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H07
ｺｰﾄﾞ日付指定名称
[H07]20031203オーナメント - ゼン・ブラウン・ウッド - 微細線
 		001 R
10 A 219 680 09 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W66
ｺｰﾄﾞ日付指定名称
[W66]20040511オーナメント - デジーニョ木目メープル・ウッド、アンバー
 		001 L
10 A 219 680 10 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W66
ｺｰﾄﾞ日付指定名称
[W66]20040511オーナメント - デジーニョ木目メープル・ウッド、アンバー
 		001 R
10 A 219 680 11 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W21
ｺｰﾄﾞ日付指定名称
[W21]20031008オーナメント - デジーニョ・ナチュラル・オーク木目、無光沢
 		001 L
10 A 219 680 12 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W21
ｺｰﾄﾞ日付指定名称
[W21]20031008オーナメント - デジーニョ・ナチュラル・オーク木目、無光沢
 		001 R
10 A 219 680 13 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W69
ｺｰﾄﾞ日付指定名称
[W69]20031008オーナメント - ピアノ・ラッカー・デジーニョ、ブラック
 		001 L
10 A 219 680 14 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W69
ｺｰﾄﾞ日付指定名称
[W69]20031008オーナメント - ピアノ・ラッカー・デジーニョ、ブラック
 		001 R
10 A 219 680 19 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 732
ｺｰﾄﾞ日付指定名称
[732]19961106ウッド仕様、バードアイ・メープル、ブラック
20050804センタ・コンソール、カーボン光沢AMG
 		001 L
10 A 219 680 22 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 732
ｺｰﾄﾞ日付指定名称
[732]19961106ウッド仕様、バードアイ・メープル、ブラック
20050804センタ・コンソール、カーボン光沢AMG
 		001 R
10 A 219 680 25 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H73
ｺｰﾄﾞ日付指定名称
[H73]20061102オーナメント - カーボン、高光沢
 		001 L
10 A 219 680 27 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H73
ｺｰﾄﾞ日付指定名称
[H73]20061102オーナメント - カーボン、高光沢
 		001 R
10 A 219 680 23 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 733
ｺｰﾄﾞ日付指定名称
[733]20060517センタ・コンソール、シルバー・グラスファイバ
 		001 L
10 A 219 680 24 71
トリム・バー
インストルメント・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 733
ｺｰﾄﾞ日付指定名称
[733]20060517センタ・コンソール、シルバー・グラスファイバ
 		001 R
20 A 002 984 29 29
ボルト
インストルメント・パネルのトリム・バー
M5 X 18 MM 		008
100 A 211 680 06 50
ハウジング
灰皿 		001
110 A 211 810 04 28
インサート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 301
ｺｰﾄﾞ日付指定名称
[301]20020129灰皿パッケージ
 		001
120 A 000 820 18 53
シガー・ライタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 301
ｺｰﾄﾞ日付指定名称
[301]20020129灰皿パッケージ
 		001
120 A 000 820 31 51
ソケット
ハウジング内 		001
130 A 211 683 00 51
ライニング
灰皿 		001
140 A 219 810 00 11
プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 731
ｺｰﾄﾞ日付指定名称
[731]19960509ウッド仕様、ウォールナット
20021016オーナメント - ウォールナット・ウッド
 		001
140 A 219 810 02 11
プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H05
ｺｰﾄﾞ日付指定名称
[H05]20031203オーナメント、目ハジキ仕上げライト・エルム・ウッド(2B19)
 		001
140 A 219 810 08 11
プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H07
ｺｰﾄﾞ日付指定名称
[H07]20031203オーナメント - ゼン・ブラウン・ウッド - 微細線
 		001
140 A 219 810 05 11
カバー・プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W66
ｺｰﾄﾞ日付指定名称
[W66]20040511オーナメント - デジーニョ木目メープル・ウッド、アンバー
 		001
140 A 219 680 26 71
トリム・バー
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 733
ｺｰﾄﾞ日付指定名称
[733]20060517センタ・コンソール、シルバー・グラスファイバ
 		001
140 A 219 810 06 11
カバー・プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W21
ｺｰﾄﾞ日付指定名称
[W21]20031008オーナメント - デジーニョ・ナチュラル・オーク木目、無光沢
 		001
140 A 219 810 07 11
カバー・プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W69
ｺｰﾄﾞ日付指定名称
[W69]20031008オーナメント - ピアノ・ラッカー・デジーニョ、ブラック
 		001
140 A 219 810 11 11
プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 732
ｺｰﾄﾞ日付指定名称
[732]19961106ウッド仕様、バードアイ・メープル、ブラック
20050804センタ・コンソール、カーボン光沢AMG
 		001
140 A 219 680 09 07
プレート
灰皿
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H73
ｺｰﾄﾞ日付指定名称
[H73]20061102オーナメント - カーボン、高光沢
 		001
200 A 219 680 05 52
小物入れ
センタ・コンソール

[009]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
200 A 219 680 06 14
ホルダー
センタ・コンソール

[010]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
210 A 211 683 00 91
トレイ
センタ・コンソール・ハウジング内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -809-819
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[819]19951002トランク・ルーム内 CD チェンジャ ALPINE
20010611CD チェンジャ
 		001
220 A 219 680 09 39
プレート
センタ・コンソールのスイッチ・ブロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 731
ｺｰﾄﾞ日付指定名称
[731]19960509ウッド仕様、ウォールナット
20021016オーナメント - ウォールナット・ウッド
 		001
220 A 219 680 10 39
プレート
センタ・コンソールのスイッチ・ブロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H05
ｺｰﾄﾞ日付指定名称
[H05]20031203オーナメント、目ハジキ仕上げライト・エルム・ウッド(2B19)
 		001
220 A 219 680 20 39
カバー
センタ・コンソールのスイッチ・ブロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H07
ｺｰﾄﾞ日付指定名称
[H07]20031203オーナメント - ゼン・ブラウン・ウッド - 微細線
 		001
220 A 219 680 17 39
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W66
ｺｰﾄﾞ日付指定名称
[W66]20040511オーナメント - デジーニョ木目メープル・ウッド、アンバー
 		001
220 A 219 680 18 39
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W21
ｺｰﾄﾞ日付指定名称
[W21]20031008オーナメント - デジーニョ・ナチュラル・オーク木目、無光沢
 		001
220 A 219 680 19 39
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: W69
ｺｰﾄﾞ日付指定名称
[W69]20031008オーナメント - ピアノ・ラッカー・デジーニョ、ブラック
 		001
220 A 219 680 21 39
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 732
ｺｰﾄﾞ日付指定名称
[732]19961106ウッド仕様、バードアイ・メープル、ブラック
20050804センタ・コンソール、カーボン光沢AMG
 		001
220 A 219 680 22 39
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 733
ｺｰﾄﾞ日付指定名称
[733]20060517センタ・コンソール、シルバー・グラスファイバ
 		001
220 A 219 680 10 07
カバー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H73
ｺｰﾄﾞ日付指定名称
[H73]20061102オーナメント - カーボン、高光沢
 		001
230 N 000000 003242
平頭ボルト
フレームのカバー
M5X20 		002
240 A 002 984 59 29
ボルト
スイッチ・パネル
M2,5X8 		007
250 A 219 683 00 28
スライド・プレート
センタ・コンソール 		001
260 A 211 689 02 14
ホルダー
小物入れ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -809+819
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[819]19951002トランク・ルーム内 CD チェンジャ ALPINE
20010611CD チェンジャ
 		002
270 N 000000 001955
6角丸頭ボルト
M4X6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -809+819
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[819]19951002トランク・ルーム内 CD チェンジャ ALPINE
20010611CD チェンジャ
 		002
700 A 220 545 00 26
ソケット・スリーブ
ライタ照明
14-PIN MLK1.2;R3 		001
710 A 000 540 35 05
電気ケーブル
1.5 MM2 WDF2

ﾌｯﾄﾉｰﾄ解説
[011]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
