一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

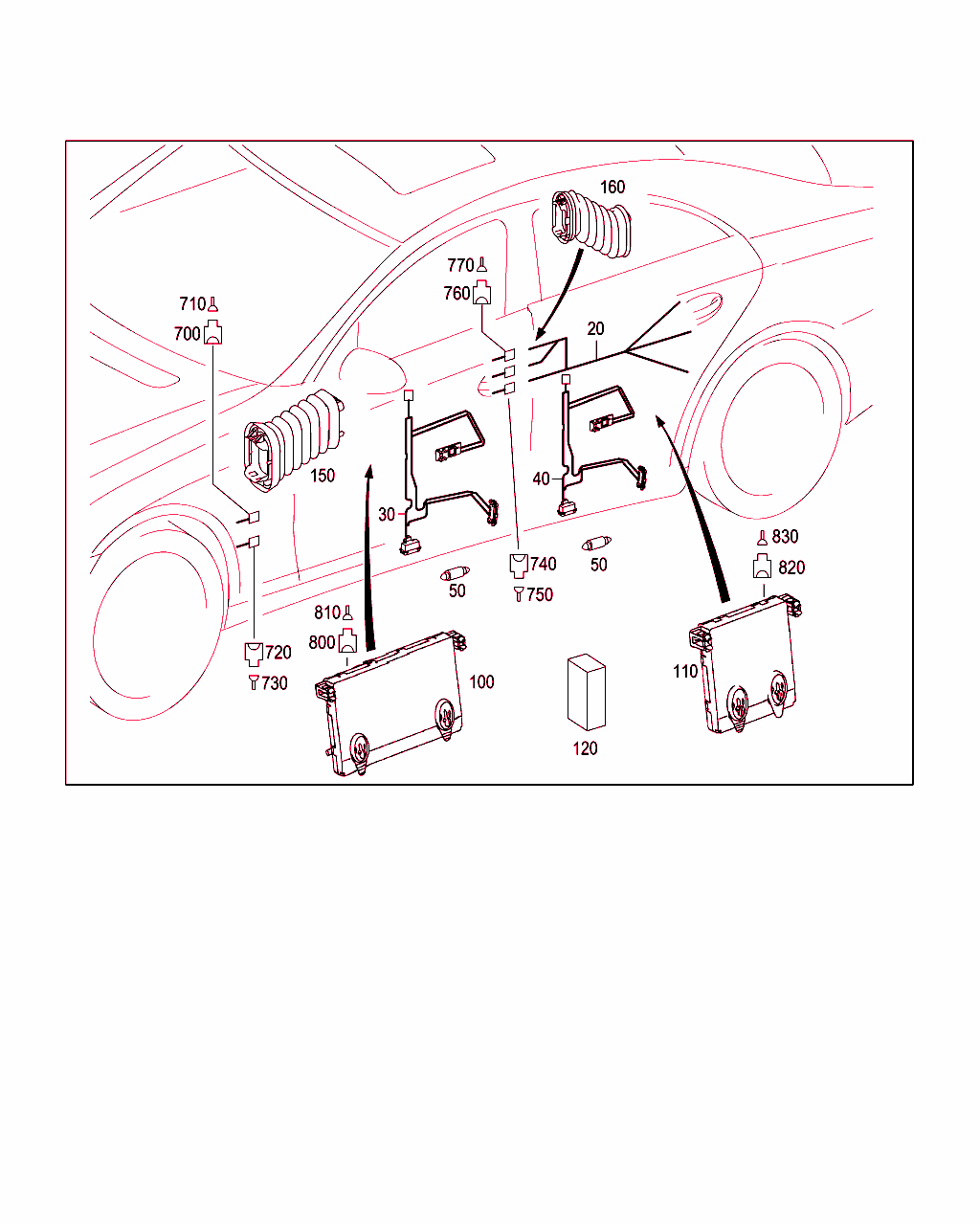

Schema

B82605000092.080627

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 219 540 83 05
ケーブル・ハーネス
左および右リヤ・ドア 		002
20 A 219 540 83 05
ケーブル・ハーネス
左および右リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		002
20 A 219 540 83 05
ケーブル・ハーネス
左および右リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]20011127左および右リヤ・サイドバッグ
 		002
20 A 219 540 83 05
ケーブル・ハーネス
左および右リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293+889
ｺｰﾄﾞ日付指定名称
[293]20011127左および右リヤ・サイドバッグ
[889]20010611キーレス・ゴー
 		002
30 A 219 540 41 05
ケーブル・ハーネス
左フロント・ドア、ランプ付き 		001
30 A 219 540 42 05
ケーブル・ハーネス
右フロント・ドア、ランプ付き 		001
40 A 219 540 43 05
ケーブル・ハーネス
左リヤ・ドア、ランプ付き 		001
40 A 219 540 44 05
ケーブル・ハーネス
右リヤ・ドア、ランプ付き 		001
50 N 000000 002723
電球
エントランス・ランプ
12V-5W 		008
100 A 219 820 00 26
コントロール・ユニット
左フロント・ドア・コントロール・ユニット

これに変更 A 219 820 06 26 		001
100 A 219 820 06 26
コントロール・ユニット
左フロント・ドア・コントロール・ユニット

これに変更 A 219 820 19 26 		001
100 A 219 820 19 26
コントロール・ユニット
左フロント・ドア・コントロール・ユニット

これに変更 A 219 820 23 26 		001
100 A 219 820 23 26
コントロールユニット
左フロント・ドア・コントロール・ユニット 		001
100 A 219 820 07 26
コントロール・ユニット
右フロント・ドア・コントロール・ユニット

これに変更 A 219 820 20 26

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[131]から ｼｬｼ: A 020254 => から 日付: 24/02/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275/500
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
20010611メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[500]19951002格納式左右ドア・ミラー
20010611電動格納式ドアミラー
 		001 L
100 A 219 820 20 26
コントロール・ユニット
右フロント・ドア・コントロール・ユニット

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[131]から ｼｬｼ: A 020254 => から 日付: 24/02/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275/500
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
20010611メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[500]19951002格納式左右ドア・ミラー
20010611電動格納式ドアミラー
 		001 L
100 A 219 820 24 26
コントロールユニット
右フロント・ドア・コントロール・ユニット

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275/500
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
20010611メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[500]19951002格納式左右ドア・ミラー
20010611電動格納式ドアミラー
 		001 L
100 A 219 820 08 26
コントロール・ユニット
右フロント・ドア・コントロール・ユニット

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001 L
100 A 219 820 24 26
コントロールユニット
右フロント・ドア・コントロール・ユニット

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 L
100 A 219 820 07 26
コントロール・ユニット
右フロント・ドア・コントロール・ユニット

これに変更 A 219 820 20 26

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001 R
100 A 219 820 20 26
コントロール・ユニット
右フロント・ドア・コントロール・ユニット

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001 R
100 A 219 820 24 26
コントロールユニット
右フロント・ドア・コントロール・ユニット

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001 R
110 A 219 820 02 26
コントロール・ユニット
左リヤ・ドア・コントロール・ユニット

これに変更 A 219 820 21 26 		001
110 A 219 820 21 26
コントロール・ユニット
左リヤ・ドア・コントロール・ユニット

これに変更 A 219 820 33 26 		001
110 A 219 820 33 26
コントロール・ユニット
左リヤ・ドア・コントロール・ユニット

これに変更 A 219 820 35 26 		001
110 A 219 820 35 26
コントロールユニット
左リヤ・ドア・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
110 A 219 820 03 26
コントロール・ユニット
右リヤ・ドア・コントロール・ユニット

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
110 A 219 820 22 26
コントロール・ユニット
右リヤ・ドア・コントロール・ユニット

これに変更 A 219 820 34 26

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[132]まで ｼｬｼ: A 151741 => まで 日付: 29/08/2008
 		001
110 A 219 820 34 26
コントロール・ユニット
右リヤ・ドア・コントロール・ユニット

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[132]まで ｼｬｼ: A 151741 => まで 日付: 29/08/2008
 		001
110 A 219 820 36 26
コントロールユニット
右リヤ・ドア・コントロール・ユニット

[133]から ｼｬｼ: A 151742 => から 日付: 29/08/2008

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
120 A 004 820 12 26
コントロール・ユニット
エントランス・ライト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U25
ｺｰﾄﾞ日付指定名称
[U25]20070119照明付きエントランス・レール
 		002
150 A 211 821 00 97
ホース
左フロント・ドア 		001
150 A 211 821 00 97
ホース
右フロント・ドア 		001
160 A 211 821 01 97
ホース
左リヤ・ドア 		001
160 A 211 821 01 97
ホース
右リヤ・ドア 		001
700 A 039 545 32 28
プラグ
コネクタ (右フロント・ドア、緑)
2-PIN SLK2.8;X35/2 		001
700 A 039 545 32 28
プラグ
コネクタ (左フロント・ドア、緑)
2-PIN SLK2.8;X35/1, CODE E 		001
700 A 220 545 55 28
ハウジング
コネクタ (フロント・ドア、ナチュラル)
2-PIN SLK2.8;X35/1,X35/2,CODE B
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+810
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20010611日本仕様
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
 		001
710 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
710 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+810
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20010611日本仕様
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
 		NB
720 A 037 545 65 28
プラグ
コネクタ (右フロント・ドア、黒)
4-PIN MQS;X35/2, CODE A 		001
720 A 037 545 65 28
プラグ
コネクタ (左フロント・ドア、黒)
4-PIN MQS;X35/1, CODE B 		001
730 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
740 A 037 545 65 28
プラグ
コネクタ (リヤ・ドア、黒)
4-PIN MQS;X35/3,X35/4, CODE A 		001
740 A 040 545 66 28
クラッチ
コネクタ (リヤ・ドア、黄)
2-PIN MQS;X35/3,X35/4 		001
750 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
760 A 220 545 40 28
ハウジング
コネクタ (リヤ・ドア、ナチュラル)
4-PIN SLK2.8;X35/3,X35/4, CODE B 		001
760 A 220 545 55 28
ハウジング
コネクタ (リヤ・ドア、ナチュラル)
2-PIN SLK2.8;X35/4,X35/5, CODE B
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+810
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20010611日本仕様
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
 		001
770 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
770 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
770 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+810
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20010611日本仕様
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
 		NB
800 A 002 540 61 81
クラッチ
フロント・ドア・コントロール・ユニット、黒
5-PIN MQS/MCP2.8;N69/1,N69/2,CODE A 		001
810 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
810 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
820 A 002 540 61 81
クラッチ
リヤ・ドア・コントロール・ユニット、黒
5-PIN MQS/MCP2.8;N69/3,N69/4, CODE A 		001
830 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
830 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
