一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

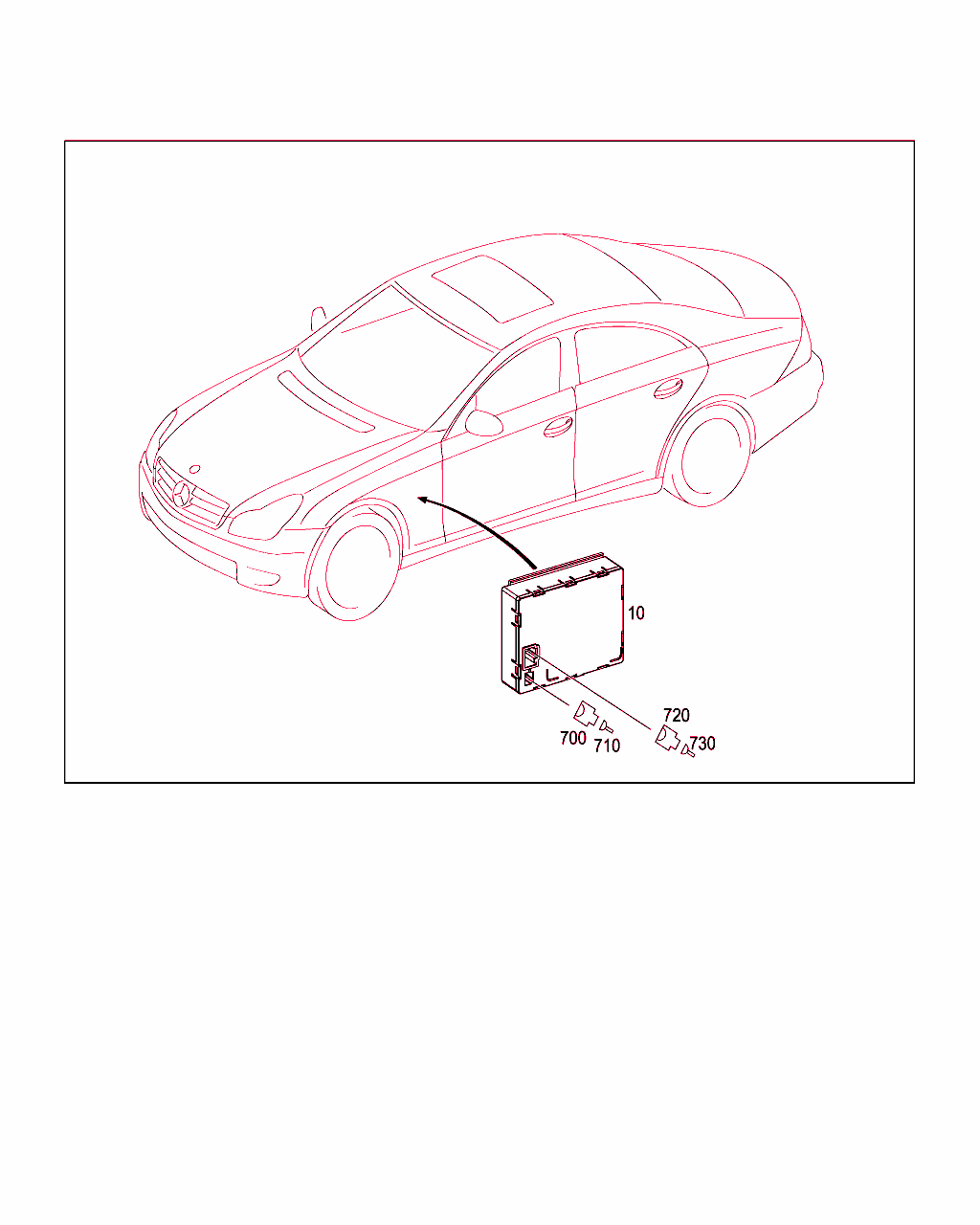

Schema

B82870000009.060517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 540 69 45
コントロールユニット
メイン・ゲートウェイ (ZGW)
ZGW

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
700 A 037 545 63 28
プラグ
メイン・ゲートウェイ・コントロール・ユニット
3-PIN MQS;N93, CODE A 		001
710 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
710 A 018 545 38 26
コンタクト・スプリング
0.14-0.22 MM2 MQS 		NB
720 A 002 540 59 81
ソケット
メイン・ゲートウェイ・コントロール・ユニット
10-PIN MQS;N93 		001
730 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
730 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
